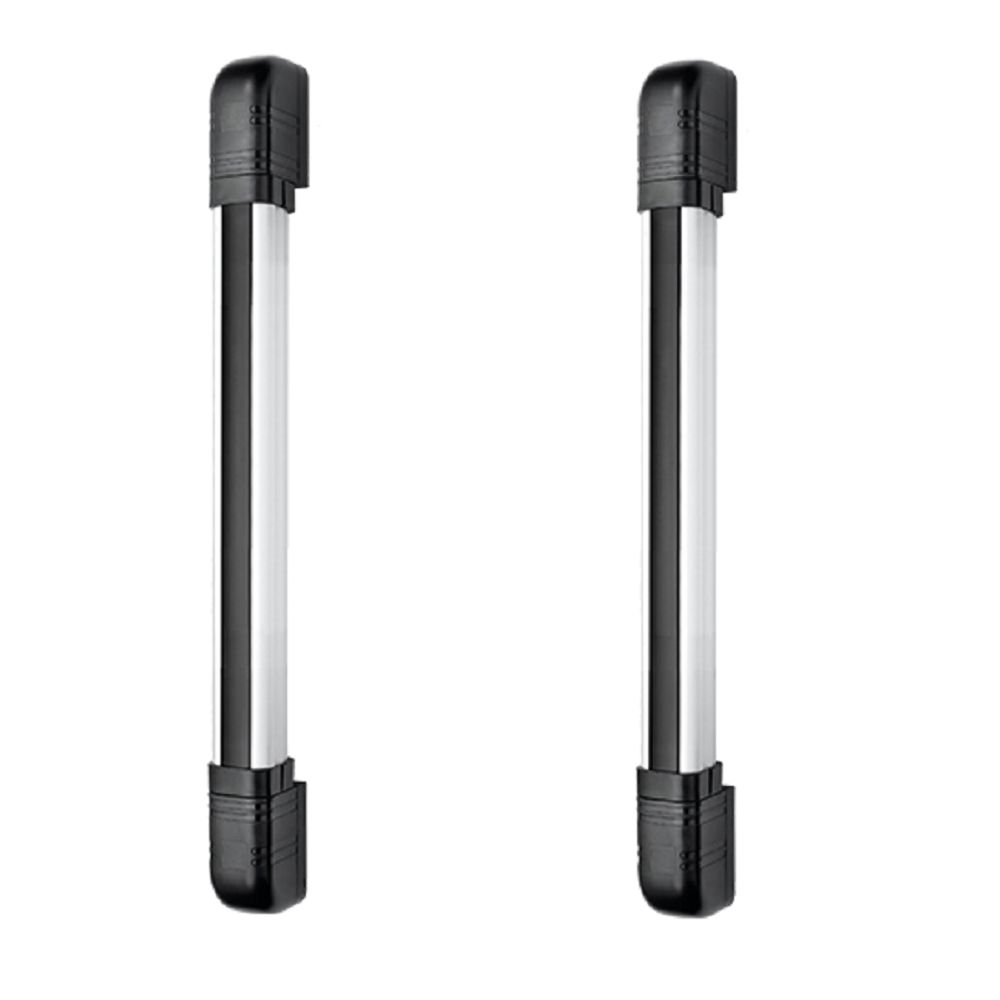

Двухканальный датчик периметра ST-PD102BB-MC подходит для любой системы охранной сигнализации, формирует невидимую границу из ИК-лучей вдоль периметра охраняемой зоны и отправляет на ПКП тревожный сигнал при одновременном прерывании 2 лучей. Простая настройка ИК-барьера осуществляется с помощью DIP-переключателей, для индикации текущего состояния предусмотрены светодиод и зуммер, а для сигнализации о попытке вскрытия корпуса специальный датчик. Кроме того, этот датчик периметра имеет пыле- влагозащищенный корпус с IP65 и может автоматически адаптироваться к условиям окружающей среды, что позволяет эксплуатировать его на улице при любой погоде.

• Возможность выбора частотного канала
• Класс защиты IP65
• СИД индикация для настройки
• Зуммер
• Настенное крепление
• Датчик вскрытия
• Широкий диапазон напряжения питания 1018 В (DC)
• Датчик периметра легко программировать с помощью DIP-переключателей
• Регулировка по горизонтали ±90°
• Цифровая фильтрация и адаптивность к условиям окружающей среды для исключения ложных срабатываний

Защита периметров сложной конфигурации

Поскольку датчик периметра ST-PD102BB-MC совместим со всеми типами приемно-контрольных приборов, он может включаться в любую действующую систему охранной сигнализации. Возможность выбора одного из двух частотных каналов позволяет перекрывать периметр сложной конфигурации без взаимного влияния устройств друг на друга.
Кроме того, этот датчик подходит для использования не только на улице, но и внутри помещений, при этом дистанция обнаружения составляет соответственно 100 и 300 м. При использовании на дистанции меньше максимальной для корректной работы устройства можно снизить мощность ИК-излучения с помощью специальной перемычки.

Принцип работы ИК-барьера
Как и другие охранные извещатели типа «барьер», активный датчик периметра ST-PD102BB-MC состоит из двух частей: передатчик источник инфракрасного излучения, и приемник устройство, улавливающее это излучение и преобразующее его в электрический сигнал. Когда в зоне действия барьера нет никаких посторонних предметов, ИК-лучи передатчика свободно достигают приемника, и устройство находится в дежурном режиме. Но как только лучи пересекает человек или посторонний предмет, связь моментально нарушается, и приемник отправляет на ПКП сигнал тревоги. Этот двухлучевой датчик периметра формирует тревожный сигнал при одновременном прерывании обоих лучей, если время прерывания превышает 40 мс.

Простая настройка и наличие индикации
Уличный датчик периметра ST-PD102BB-MC предназначен для настенной установки, при этом его можно регулировать по горизонтали в диапазоне ±90є. Простая и быстрая настройка извещателя выполняется с помощью DIP-переключателей, а для индикации своего текущего состояния ИК-барьер оснащен светодиодом и зуммером. Кроме того, устройство имеет датчик, который сигнализирует о несанкционированных попытках вскрытия корпуса в таких случаях контрольная панель охранной сигнализации получает тревожное сообщение.

Различные варианты применения датчика
Ключевая особенность устройств данного типа они формируют очень узкую зону обнаружения движения. Благодаря этому, ST-PD102BB-MC как нельзя лучше подходит для создания виртуальной «стены» по внешнему периметру охраняемого объекта и его защиты от несанкционированного вторжения, а также для охраны витрин магазинов и музейных экспонатов. Кроме того, датчики периметра востребованы для защиты квартир, в которых находятся домашние животные, поскольку применение объемных извещателей не всегда представляется возможным.

При необходимости ИК-барьер Smartec поможет защитить жильцов, спящих при открытых окнах детекторы устанавливаются на фасадах зданий и мгновенно активируют сигнал тревоги в случае проникновения злоумышленников. Также датчик периметра существенно упрощает физическую охрану объекта и со временем позволяет сэкономить средства по соответствующей статье расходов.
