Однопозиционный дымовой линейный пожарный извещатель ИПДЛ-Д-I/4р предназначен для обнаружения частиц продуктов горения в атмосфере и выдачи извещения о пожаре. Устанавливается в больших помещениях с высокими потолками. В основе работы прибора лежит затухание инфракрасного излучения в задымленной среде.

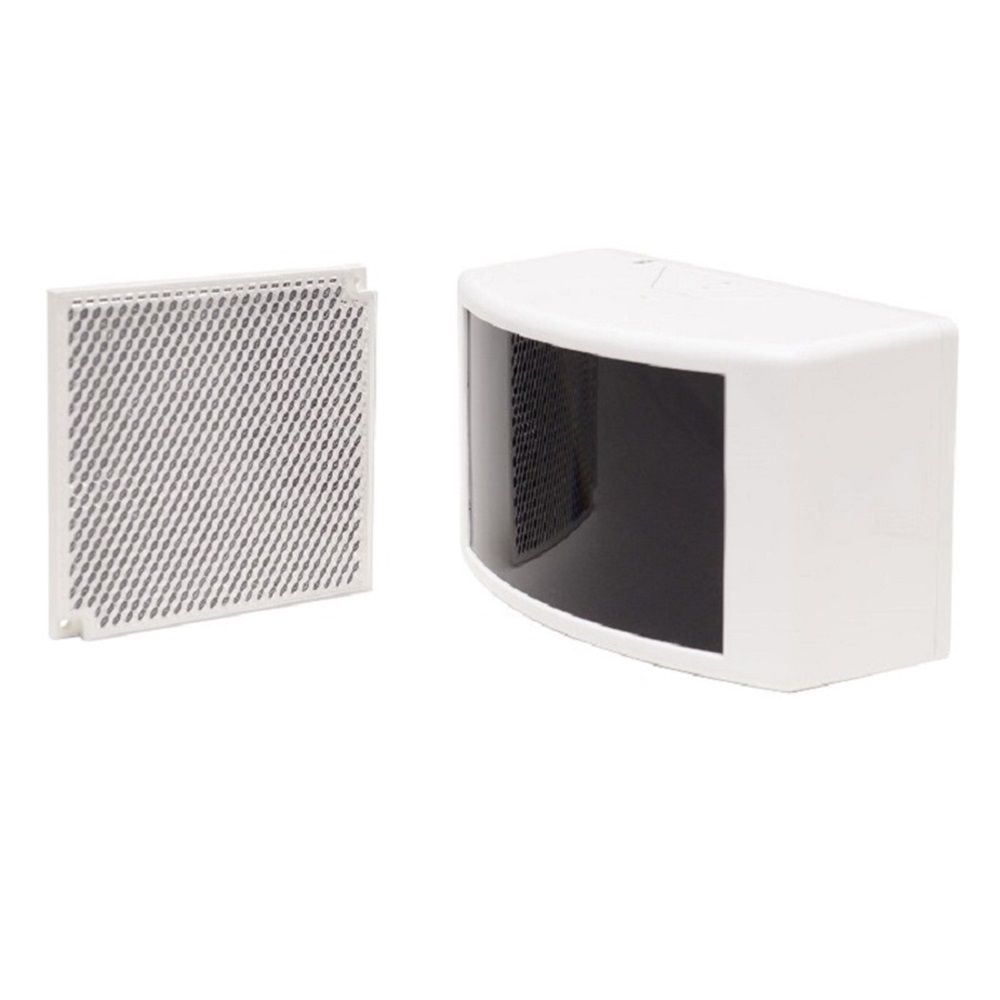

Прибор состоит из блока излучателя и блока приемника, расположенных в одном корпусе и отражателя, устанавливаемого на противоположной стороне охраняемой зоны. Вместе они образуют ИК-луч, по затуханию которого прибор определяет наличие задымления.
Извещатель можно настроить ориентируясь на встроенные светодиодные индикаторы, с помощью вольтметра или с помощью прибора контроля, но самый простой и быстрый способ настройки извещателя - с помощью встроенной ТВ-камеры. Для этого необходимо подключить ТВ-выход извещателя к монитору, имеющему стандартный одновольтовый вход видеосигнала. Помимо изображения с камеры на экране отображаются: относительная величина текущего уровня сигнала, максимально достигнутый при юстировке уровень сигнала, относительный текущий коэффициент усиления.
дальность действия до 100 м
контролируемая площадь до 900 м2
компенсация запыленности оптики
встроенная ТВ-камера для надежной и быстрой юстировки
регулируемый порог срабатывания
дистанционный контроль при помощи внешнего устройства оптической сигнализации ВУОС
определение характера неисправности при помощи ВУОС и прибора контроля
Память последнего срабатывания
блок коммутации в основании
Напряжение питания
8...28 В
Ток потребления в дежурном режиме
не более 20 мА
Диапазон рабочих температур окружающей среды
-25...+55 °C
Степень защиты, обеспечиваемая оболочкой
IP41
Рабочая дальность действия
8...100* м
*Дальность действия извещателя зависит от размера отражателя. В комплекте идет одна отражающая пластина, что соответствует 50 м. Максимальная дальность действия достигается при 4-х отражающих пластинах.
