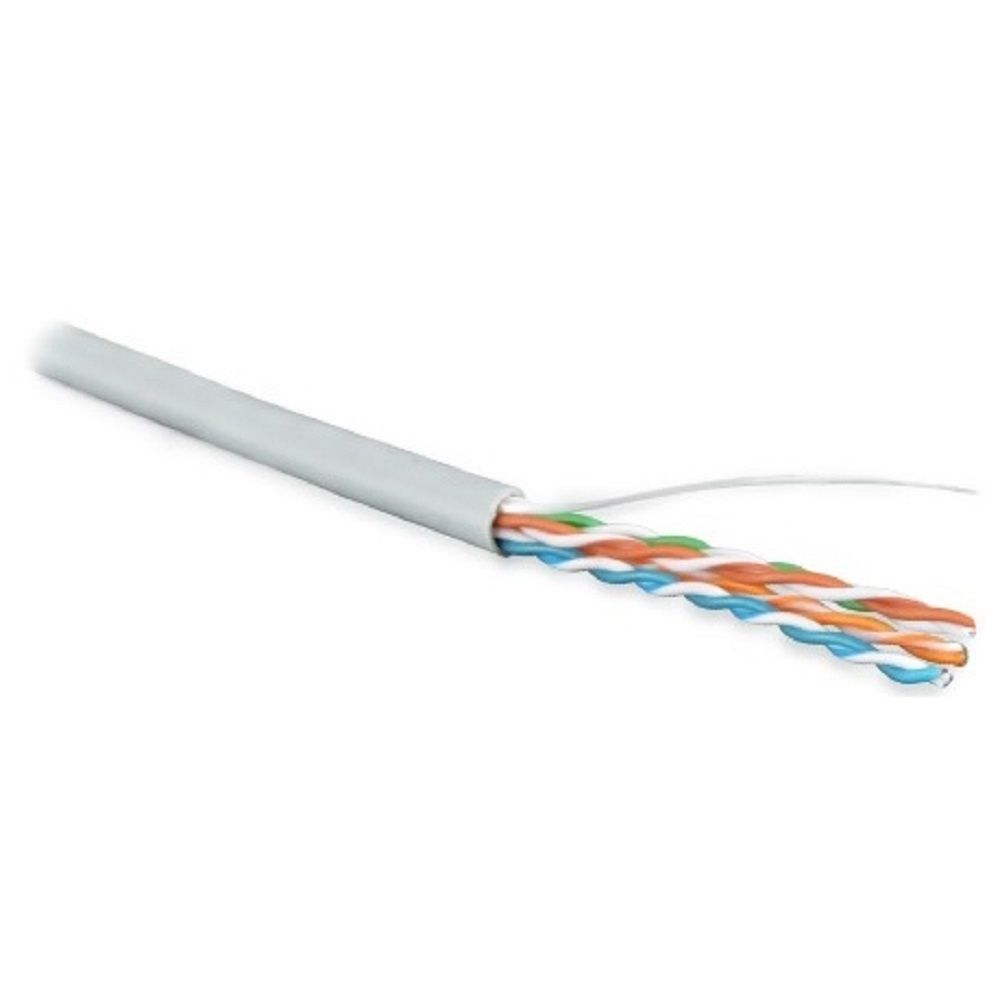

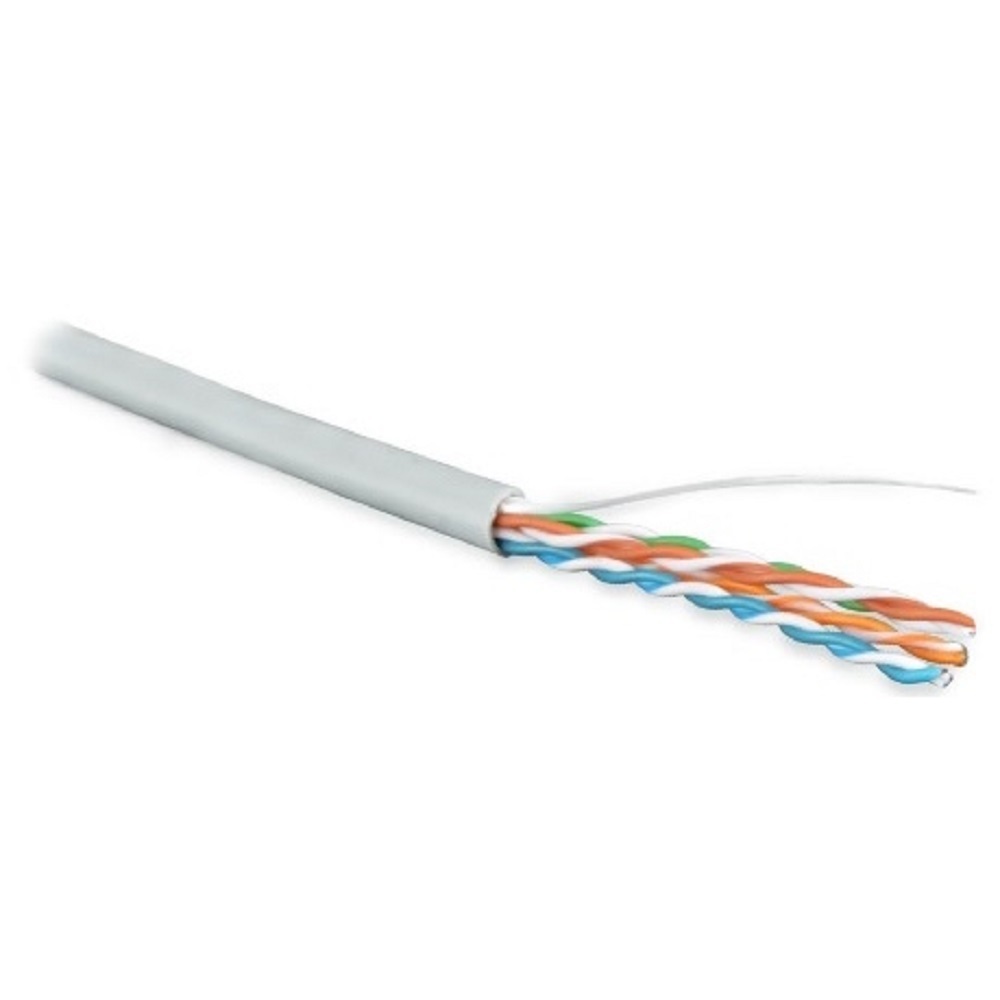

| Категория (TIA/EIA): |
5e |
| Количество пар: |
4 |
| Конструкция кабеля: |
U/UTP |
| Цвет: |
серый |
| Среда эксплуатации: |
внутри помещений (indoor) |
| Внешний диаметр: |
5.1 мм |
| Температура эксплуатации: |
-40 °C ... +75 °C |
| Оболочка |
|
| Материал внешней оболочки: |
LSZH (малодымный безгалогенный компаунд) |
| Толщина оболочки: |
0.5 мм |
| Проводник |
|
| Конструкция проводников: |
однопроволочная (solid) |
| Калибр AWG: |
24 AWG |
| Номинальный диаметр проводника: |
0,51 мм |
| Сечение проводника: |
0,205 кв. мм |
| Материал проводников: |
медь электролитическая отожженная (BC) |
| Изоляция проводников: |
полиэтилен высокой плотности (HDPE) |
| Диаметр проводника в изоляции: |
0.89 мм |
| Предельное отклонение по диаметру проводника в изоляции: |
0,04 мм |
| Стандарты |
|
| Соответствие стандартам: |
IEC 61156, IEE 802.3ab (1000BASE-T) ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 5e/ Класс D) IEC 60332-1, IEC 60754, IEC 61034 ГОСТ 54429-2011, 31565-2012: нг(А)-HF (LSZH) |
| Габариты и вес |
|
| Масса 1 км кабеля: |
32 кг |

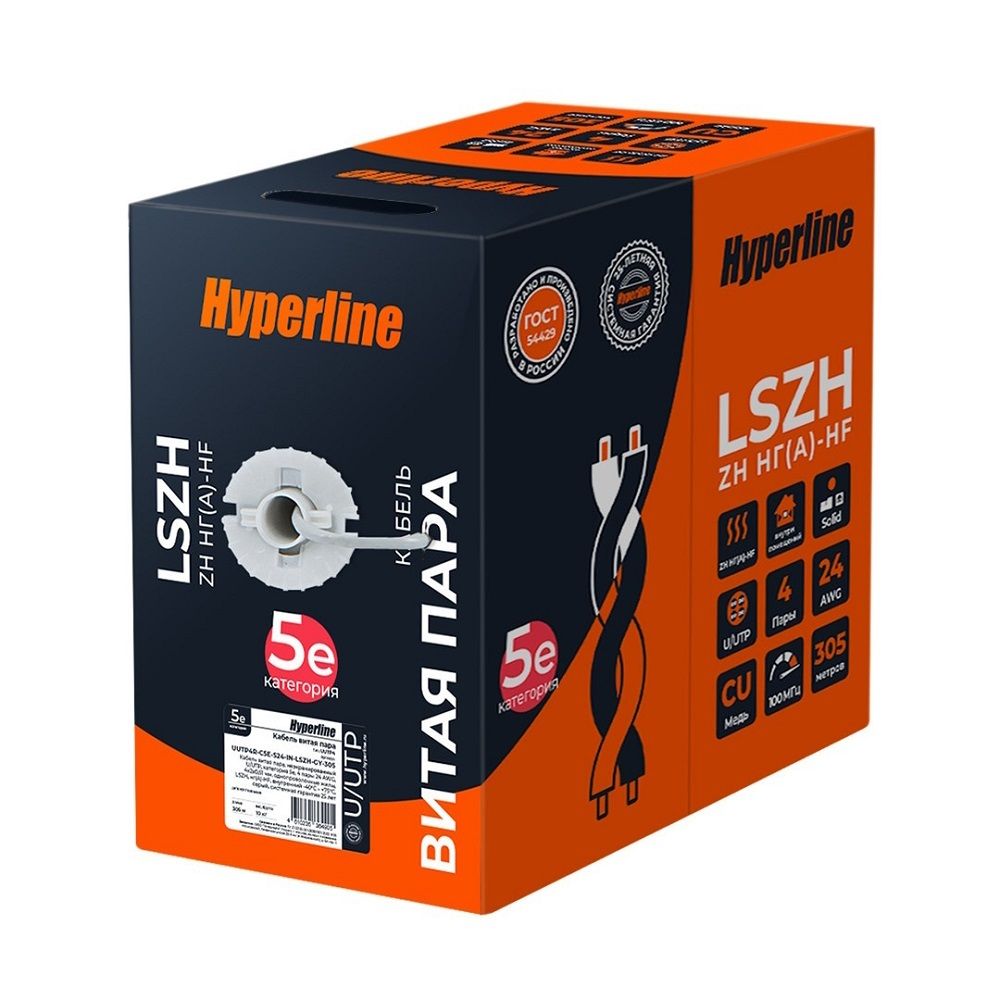

| Длина кабеля в упаковке: |
305 м |
| Гарантия |
|
| Гарантия системная: |
25 лет |
| Эксплуатационные характеристики |
|
| Допустимое растягивающее усилие (монтаж): |
110 Н |
| Минимальный радиус изгиба: |
4 внешних диаметра при горизонтальном каблировании,6 внешних диаметров при вертикальном каблировании,8 внешних диаметров во время инсталляции |
| Температура монтажа: |
-10 °С ... +60 °С |
| Температура хранения: |
-40 °C ... +60 °C |
| Срок службы: |
Минимальный срок службы для кабелей в оболочке из термопластичной композиции, не содержащей галогенов, составляет 15 лет. Фактический срок службы кабелей определяется техническим состоянием кабеля. Срок службы исчисляется с даты изготовления кабеля. |
| Дополнительные характеристики |
|
| Предельное отклонение по внешнему диаметру: |
0,2 мм |
| Бронирование: |
без брони |
| Электрические характеристики |
|
| Диапазон частот: |
1-100 МГц |
| Волновое сопротивление (при 100 МГц): |
100 ±15 Ом |
| Электр. сопротивление жилы (при 20 °С), не более: |
93,8 Ом/км |
| Омическая асимметрия жил в паре (макс.): |
5 % |
| Сопротивление изоляции жил (мин.): |
5 ГОм·км |
| Испытательное напряжение (пост. ток): |
700 В/1 мин |
| Электрическая емкость рабочей пары (макс.): |
56 пФ/м |
| Скорость распространения сигнала (мин.): |
66 % |
| Асимметрия задержки сигнала (макс.): |
35 нс/100 м |
| Упаковка |
|
| Высота единичной упаковки: |
380 мм |
| Ширина единичной упаковки: |
380 мм |
| Глубина единичной упаковки: |
240 мм |
