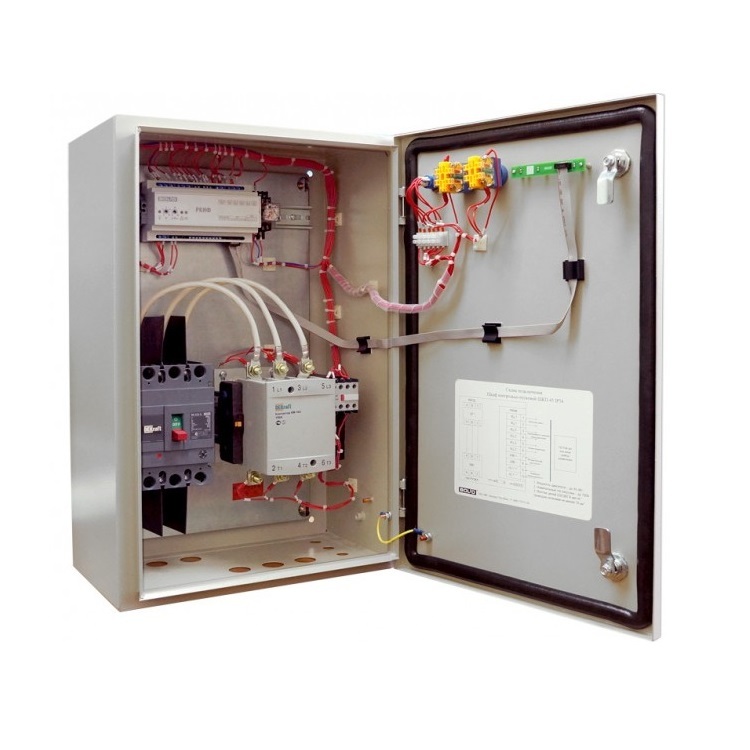

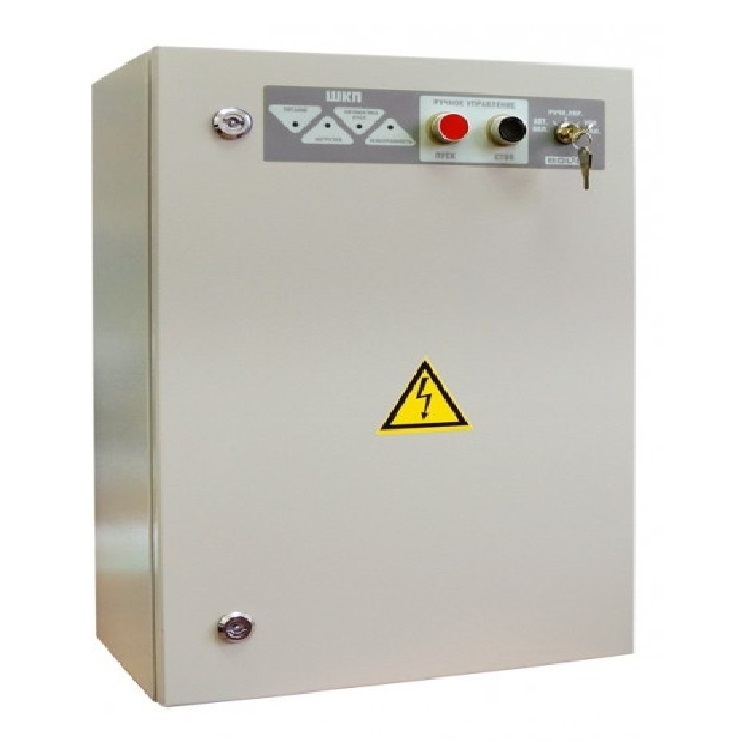

ШКП-4, Шкаф контрольно-пусковой. Предназначен для работы в составе систем пожаротушения и дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов), рассчитанного на рабочее напряжение 380В.
- Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется подачей напряжения 24 В внешними цепями
- Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
- Контроль исправности цепей управления двигателем
- Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах. Индикатор "Неисправность" управляется подачей напряжения 24 В внешними цепями
- Плавный запуск и останов электродвигателей до 30 кВт (ШКП-30) от 100 до 250 кВт с возможность ограничения пусковых токов (ШКП-250)
- 3 сигнальных выхода для передачи сигналов "Питание", "Автоматика", "Двигатель" на устройство управления ("Поток-3Н", "С2000-4" или другое)
- Приборы автоматики могут быть выполнены из комплектующих ABB, SchneiderElectric (по предварительному согласованию)
- Автоматические выключатели могут поставляться в составе шкафа с характеристикой "D" (по предварительному согласованию)
- Возможность изготовления шкафов с устройствами плавного пуска от 1 до 250 кВт (по предварительному согласованию)
| НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
| Световая индикация |
4 одноцветных индикатора для отображения состояния ШКП |
| Питание прибора |
от трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50 ± 1)Гц |
| Готовность к работе после включения питания |
не более 1 с |
| Рабочий диапазон температур |
от -30 до +50 °C |
| Относительная влажность |
до 98% при +25 °C |
| Средний срок службы |
10 лет |
| Тип монтажа |
настенный навесной |
| |
ШКП-4 |
|
|
|
|
|
|
|
|
|
| Потребляемая мощность, Вт |
30 |
|
|
|
|
|
|
|
|
|
| Номинальный коммутируемый ток, А |
10 |
|
|
|
|
|
|
|
|
|
| Мощность управляемого двигателя, кВт |
4 |
|
|
|
|
|
|
|
|
|
| Степень защиты корпуса |
IP30
IP54 |
|
|
|
|
|
|
|
|
|
| Габаритные размеры, мм |
400
x400
x170 |
|
|
|
|
|
|
|
|
|
| Масса прибора, кг |
20 |
|
|
|
|
|
|
|
|
|
