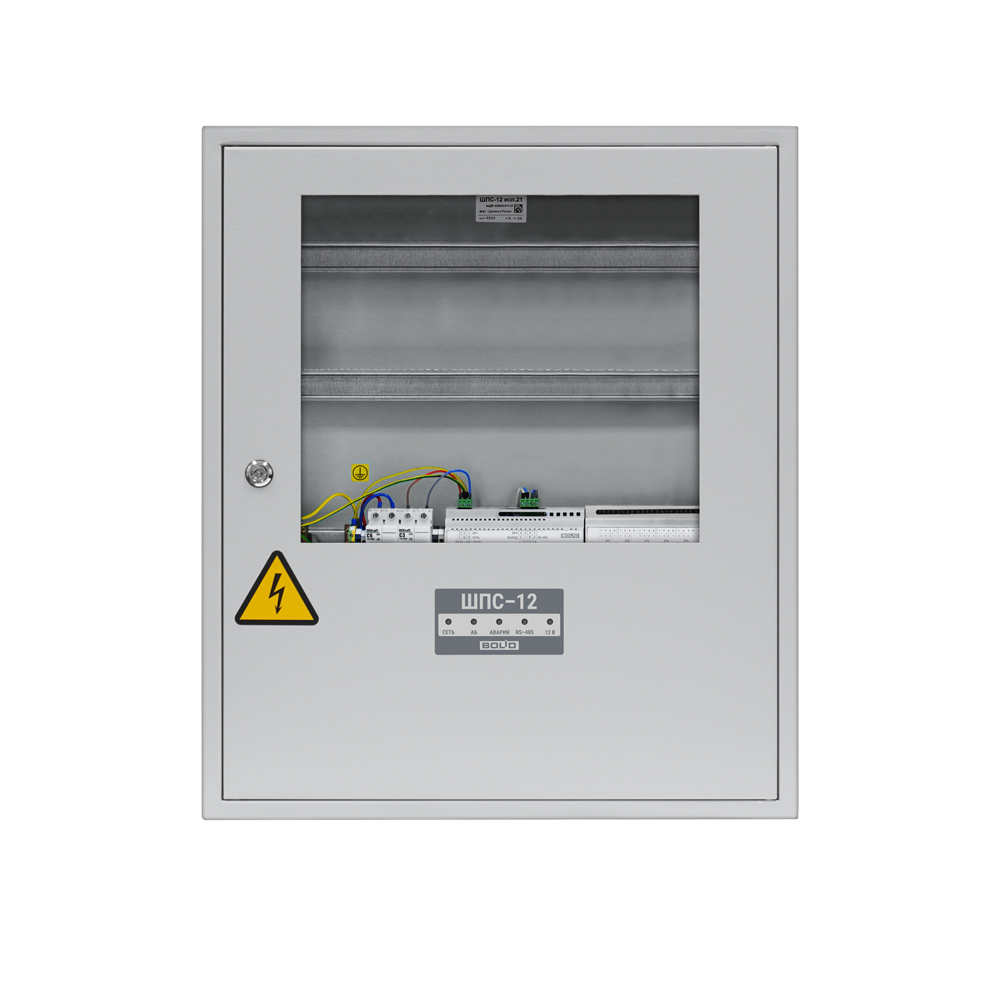

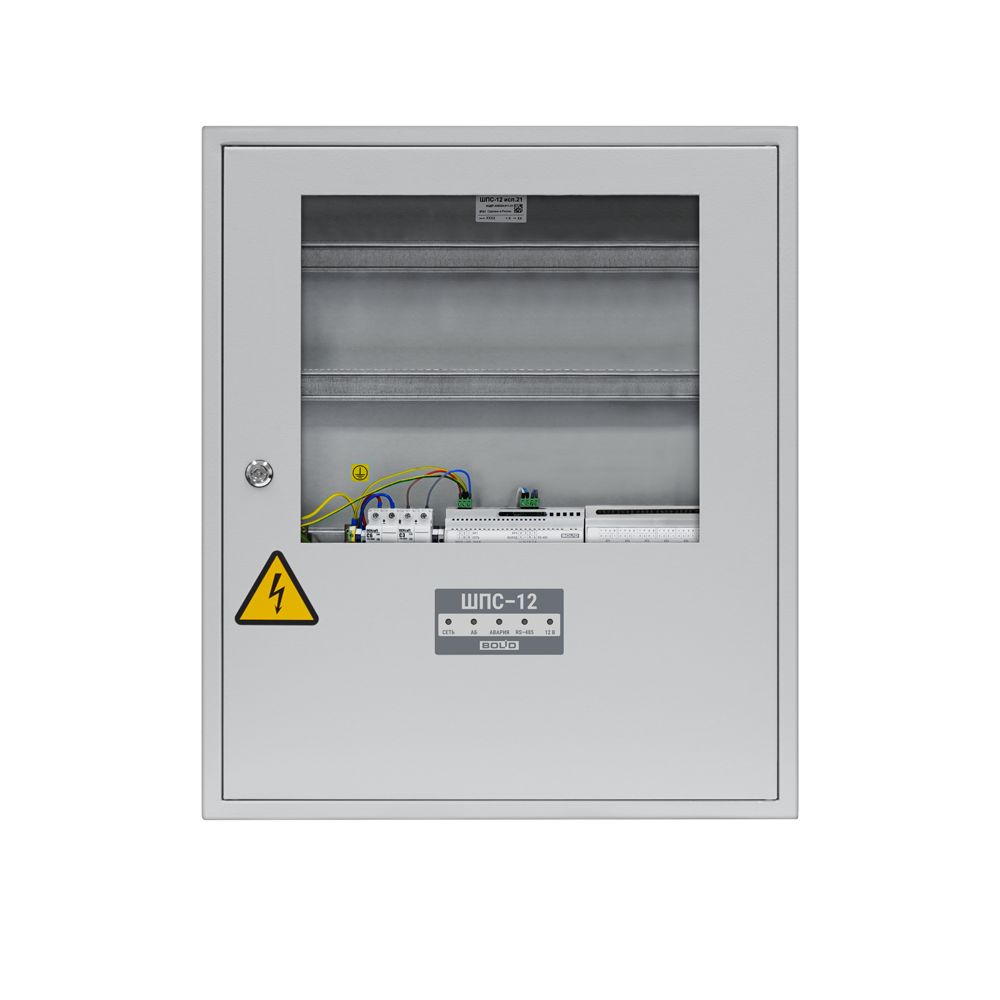

ШПС-12 исп.21 Шкаф для монтажа средств пожарной автоматики с креплением на DIN-рейку
Основное отличие от предыдущих исполнений: увеличенный корпус для установки приборов и двух аккумуляторных батарей ёмкостью 40 А*ч, увеличенная мощность встроенного модуля источника питания.
Данные исполнения ШПС-12 имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020.
ШПС-12 применяется в качестве корпуса, в который могут быть установлены блоки ИСО «Орион»: «Сигнал-10», «Сигнал-20П» различных исполнений, «С2000 4», «С2000-КДЛ» различных исполнений, «С2000-КПБ», «С2000-СП1», «С2000-СП2» различных исполнений, «С2000-АР8», «С2000Р-АРР32», «С2000Р-АРР125», «С2000-ПИ», «Рупор исп. 02», «С2000-PGE» различных исполнений, «С2000-Ethernet», «С2000-РПИ» и другие, имеющие возможность крепления на DIN-рейку TH35. ШПС рассчитаны на совместное использования с ППКУП «Сириус» и пультом контроля и управления охранно-пожарного «С2000М» и их исполнениями.
ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 230 В, 50 Гц. Цепи ~230 В защищены автоматическими выключателями.

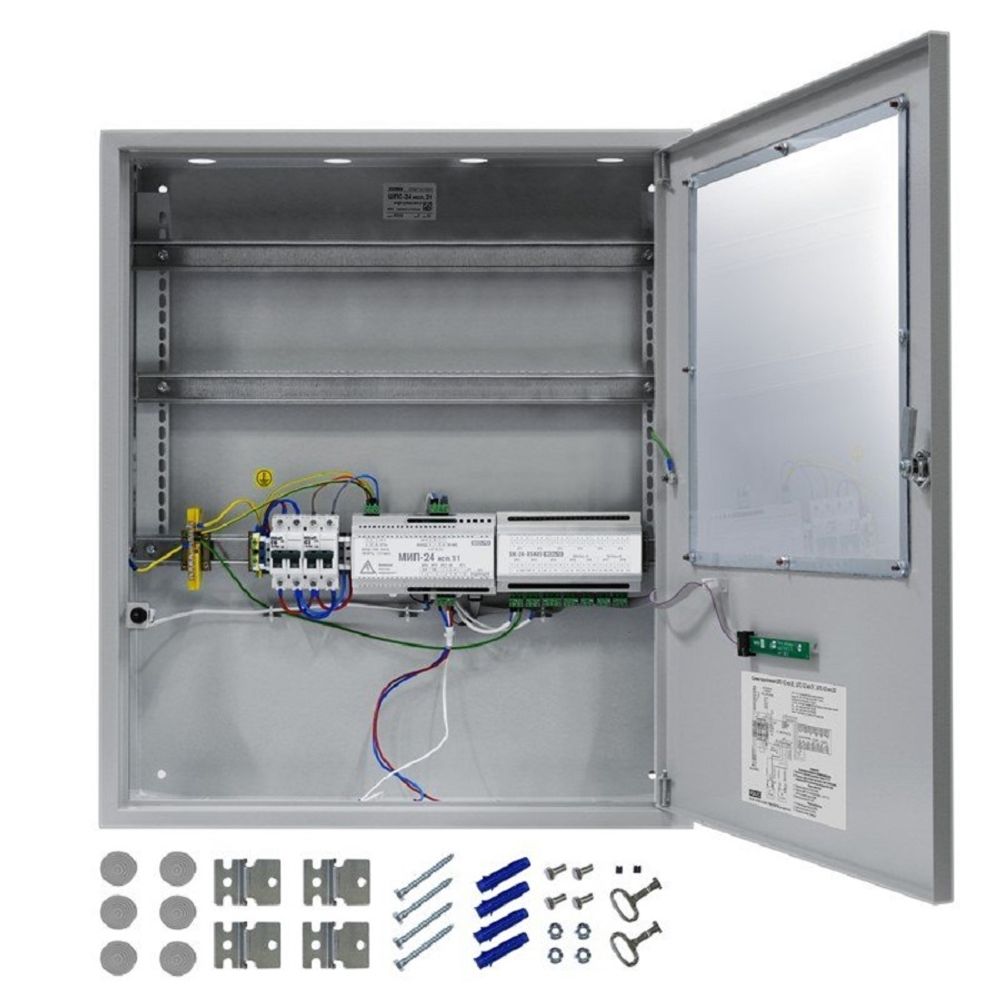

Внутри шкафа установлены:
- Модуль источника питания МИП-12 исп.11 (номинальное напряжение 12 В, ток до 5 А) с резервированным питанием от двух аккумуляторных батарей 26 А*ч или 40 А*ч
- Блок коммутации «БК-12-RS485», который позволяет организовать:
- Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС
- Одну линию RS-485 размноженную на 7 выходов для подключения компонентов ППКП внутри ШПС
- 7 выходных каналов 12В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
- Общий автоматический выключатель для защиты от перегрузок по току МИП-12 исп.11 и дополнительных подключаемых потребителей с номинальным напряжением питания 230 В, 50 Гц (тип "С", 6 А)
- Индивидуальный автоматический выключатель для защиты МИП-12 (тип "С", 3 А)
- ШПС-12 исп.21 имеет прозрачное окно
- ШПС-12 исп.22 имеет степень защиты корпуса IP54
Руководство по эксплуатации
| НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
| ШПС-12 исп.20 |
ШПС-12 исп.21 |
ШПС-12 исп.22 |
| Количество вводов питания |
2 |
| Основной источник питания - однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц, рабочий диапазон, В |
180 ... 265 |
| Резервный источник питания батареи серии «Болид» (12 В, 40 Aч) АБ 1240 (С,М)*, или (12 В, 26 Aч) АБ 1226 (С,М)* или аналогичные , шт. |
2 |
| Выходное напряжение постоянного тока: |
при питании от сети и заряженных AБ, В |
13,6 ± 0,6 |
| при питании от АБ, В |
13,5 ... 10 |
| Диапазон номинального тока нагрузки (суммарно по 7-ми выходам), А |
05 |
| Количество линий интерфейса и выходов для подключения питания приборов, устанавливаемых внутри ШПС-12 |
7 |
Максимальный ток по одному выходу 12 В с клемм XT1XT6, А
Максимальный ток по выходу 12 В с клеммы XP3, А |
0,65
1,15 |
| Максимальная потребляемая мощность от сети, ВА / Вт |
220 / 110 |
| Количество изолированных интерфейсов RS-485 для подключения внешних устройств |
2 |
| Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС-12, м, не более |
10 |
| Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, м, не более |
3000 |
| Габаритные размеры, мм, не более |
700x600x225 |
| Масса шкафа (с аккумуляторными батареями), кг, не более |
48 |
| Степень защиты, обеспечиваемая оболочкой |
IР41 |
IР41 |
IР54 |
| Возможность установки монтажного комплекта МК-1 |
есть |
нет |
есть |
