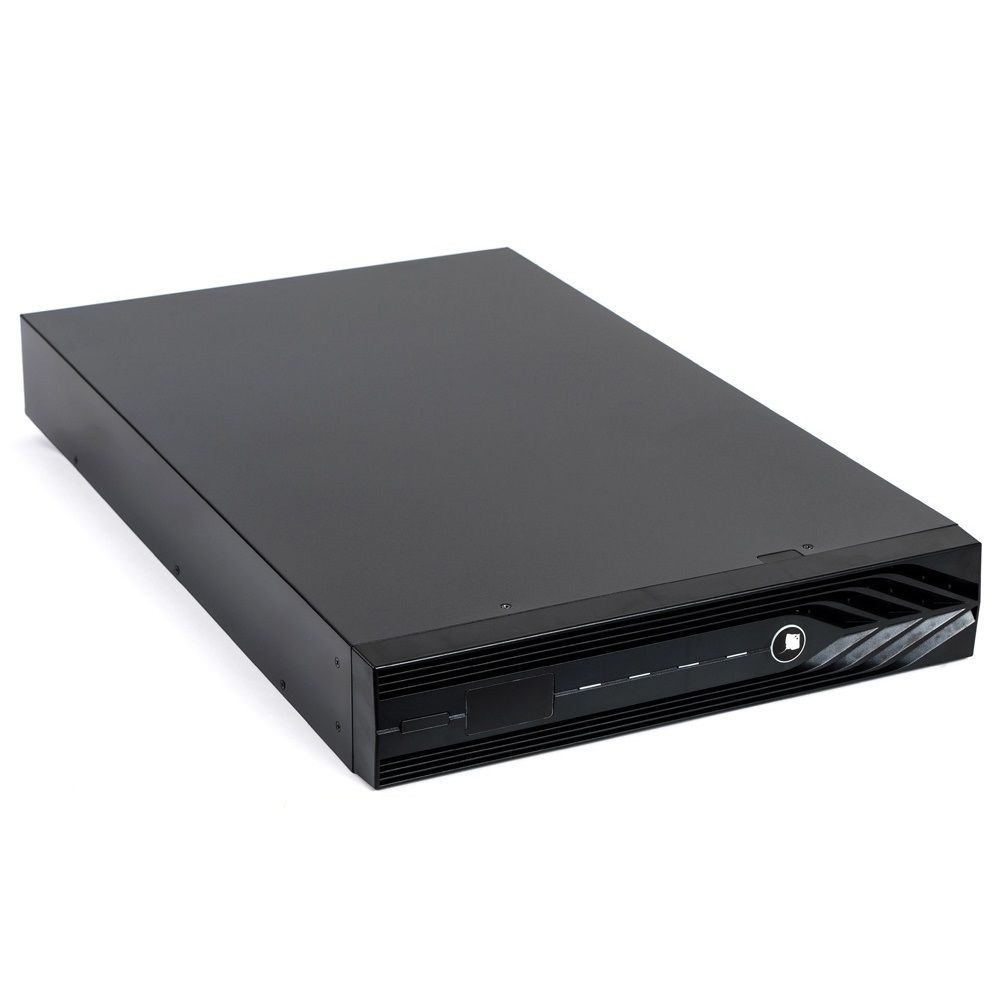

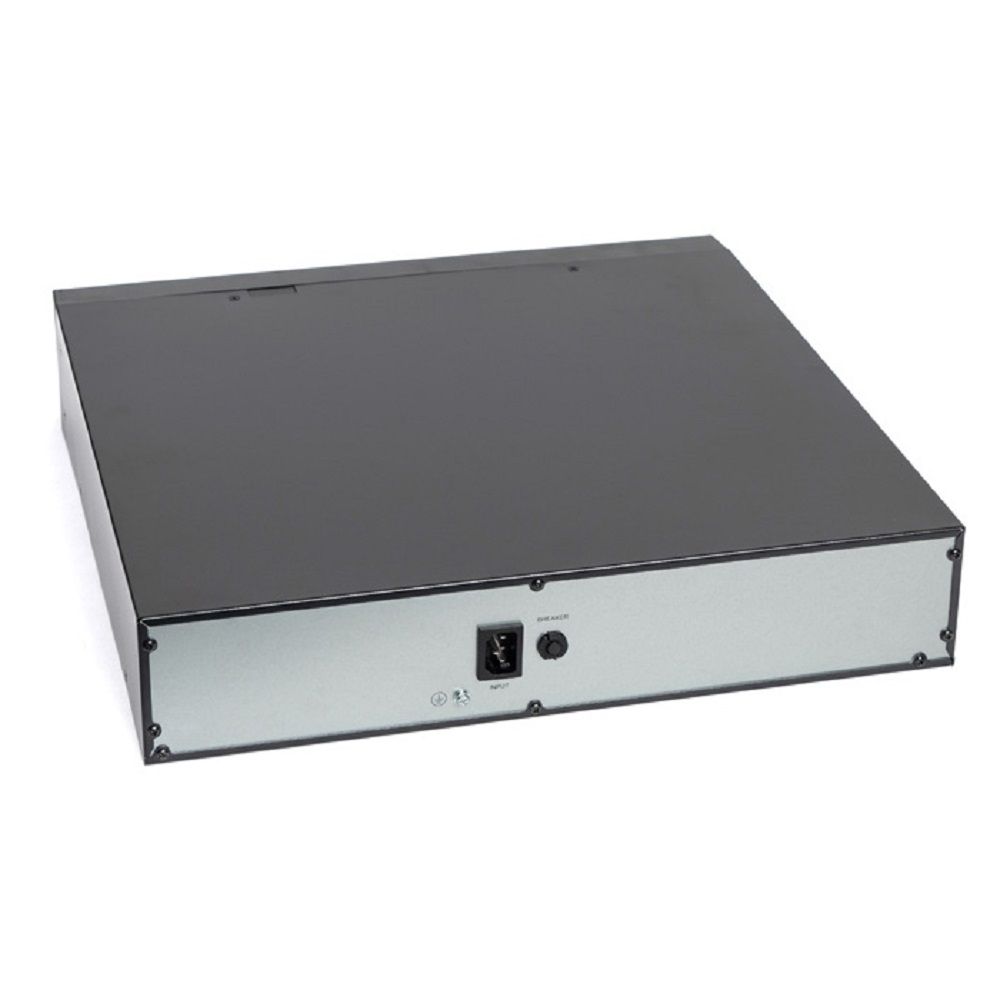

SKAT BC 72/18S RACK, Батарейный блок со встроенным модулем защиты
Батарейный блок со встроенным модулем защиты АКБ для ИБП SKAT-UPS 3000 RACK+6x9Ah. Корпус под 19" шкаф, высота 2U. Номинальная емкость 18 Ач. Номинальное выходное напряжение 72 В. Ток заряда АКБ - 1,4А. Количество и емкость АКБ - 12х9 Ач. Время заряда до 90% емкости 8 ч. Возможность подключения до 4 батарейных блоков к одному ИБП. Габариты (ШхГхВ) - 440х715х88 мм, масса - 40,5 кг.
Изделие SKAT BC 72/18S RACK предназначено для совместной работы с источником бесперебойного питания SKAT-UPS 3000 RACK+6x9Ah и размещается в 19 телекоммуникационных шкафах или стойках. Изделие предназначено для эксплуатации в закрытом помещении.
Батарейный блок для SKAT-UPS 3000 RACK+6x9Ah используется для обеспечения бесперебойным питанием оборудования, используемого, в частности: в средствах связи и сетях электроснабжения, в образовательной, финансовой и транспортной сфере, в структуре государственной безопасности, в научно-исследовательских центрах.
К одному источнику бесперебойного питания (далее по тексту ИБП) можно подключить от одного до четырех батарейных блоков (далее по тексту ББ).
Изделие имеет современный дизайн и обладает удобством и простотой обслуживания и эксплуатации.

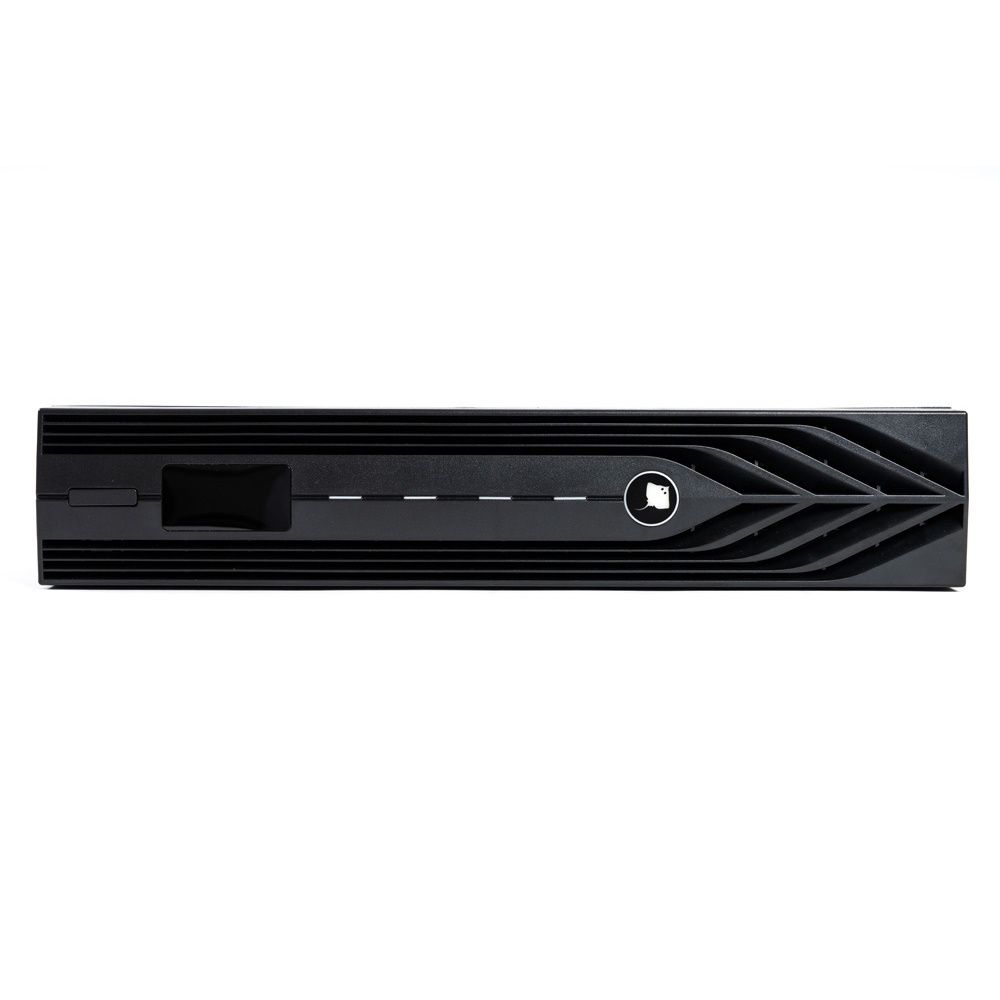

Конструкция корпуса позволяет устанавливать изделие в горизонтальном положении (в 19 телекоммуникационные шкафы и стойки, используются установочные кронштейны). Высота корпуса 2U.
ТАБЛИЦА РАСЧЕТА И ВРЕМЕНИ РЕЗЕРВА
Время резервной работы при 100% нагрузке, минут
| Встроенные АКБ |
+ 1 батарейный блок |
+ 2 батарейных блока |
+ 3 батарейных блока |
+ 4 батарейных блока |
| 3 |
17 |
31 |
52 |
69 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SKAT BC 72/18S RACK
| п/п |
Наименование параметра |
Значение параметра |
| 1 |
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В, емкостью 9Ач |
| 2 |
Диапазон входного напряжения,в |
150285 |
| 3 |
Номинальная частота входного напряжения (авто-определение), Гц |
50 / 60 |
| 4 |
Защита по входу выключатель защитный автоматический, А |
3 |
| 5 |
Напряжение заряда АКБ, В |
82,2±1 |
| 6 |
Режим заряда АКБ |
CV |
| 7 |
Ток заряда АКБ, А |
1,4 |
| 8 |
Ток утечки, мкА, не более |
100 |
| 9 |
Количество АКБ в отсеке шт. |
6 |
| 10 |
Количество отсеков для размещения АКБ в изделии, шт. |
2 |
| 11 |
Номинальное напряжение батарейного блока, В |
72 |
| 12 |
Время заряда до 90% емкости, час |
8 |
| 13 |
Номинальный ток плавкого предохранителя АКБ (быстрый предохранитель), А |
60 |
| 14 |
Поддержка горячей замены АКБ |
да |
| 15 |
Габаритные размеры ШхГхВ, не более, мм (без упаковки и кронштейнов / в упаковке) |
440х715х88 / 560х850х205 |
| 16 |
Масса, НЕТТО (БРУТТО), кг, не более |
40,5 (43,3) |
| 17 |
Диапазон рабочих температур, С |
0+40 |
| 18 |
Относительная влажность воздуха (без конденсации), %, не более |
90 |
| |
Внимание! не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) |
| 19 |
Степень защиты оболочкой по гост 14254-2015 |
IP20 |
