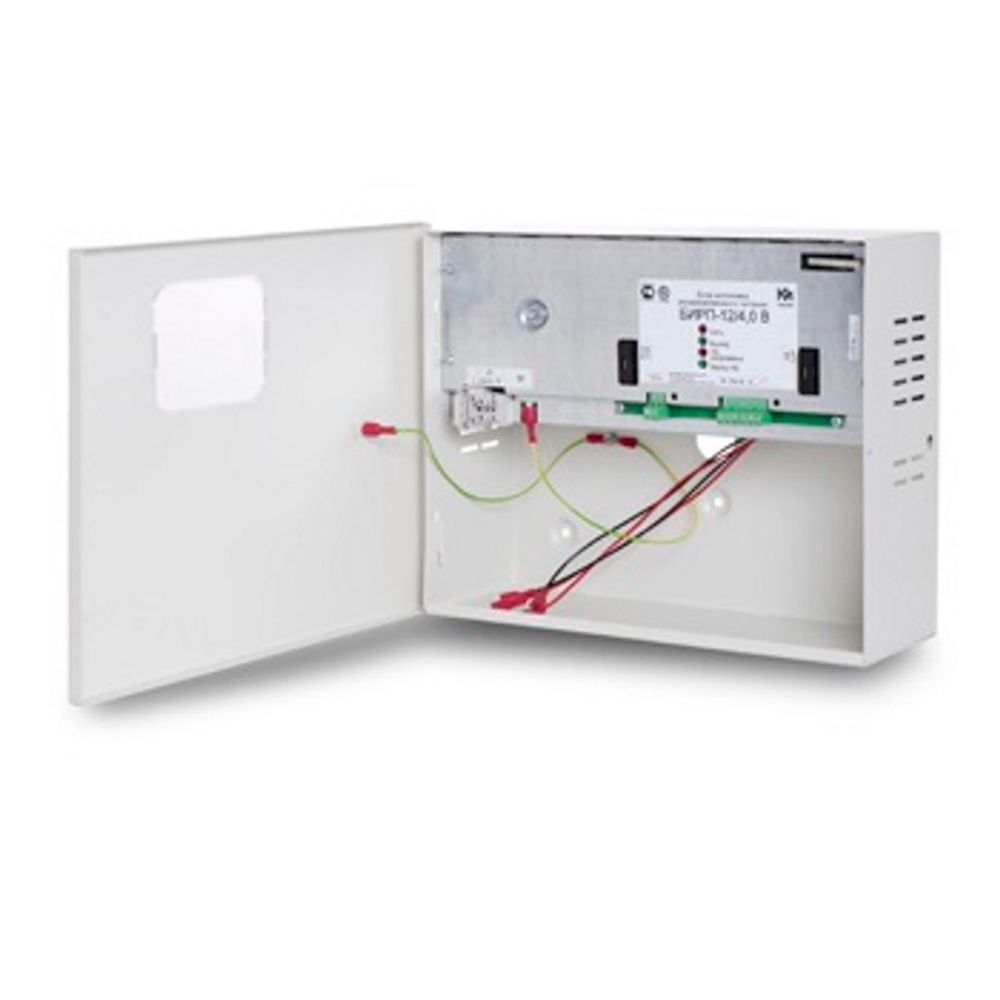

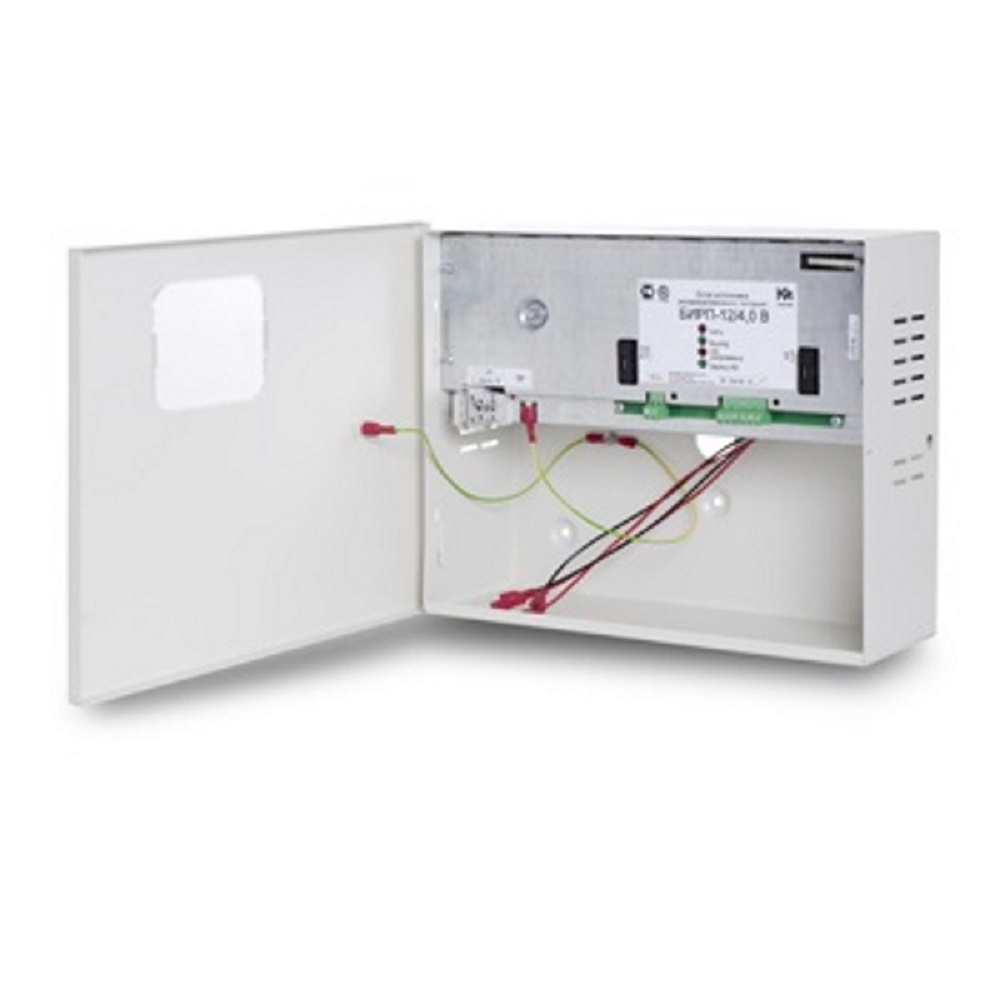

Стабилизатор канала нагрузки БИРП-12/4,0В обеспечивает выходную мощность до 48 Вт в стандартном сетевом диапазоне благодаря применению классического трансформаторного первичного АC-DC преобразователя.
Вторичный DC-DC преобразователь с расширенным комплексом защит обеспечивает стабильное выходное напряжение 12 В и защищает нагрузку от импульсов и всплесков сетевого напряжения, а также от превышения выходного напряжения.
При отключении сетевого напряжения БИРП-12/4,0В обеспечивает питание нагрузки от резервного источника электропитания – аккумуляторной батареи.
Продолжительность автономной работы от аккумуляторной батареи при номинальной выходной мощности составляет 5,5 часов.
Независимый канал заряда мощностью 10 Вт обеспечивает восстановление ресурса аккумуляторной батареи за 30 часов.
Информационный выход «контроль сети», обеспечивает выходной сигнал в виде «сухих» контактов реле при переходе блока на работу от аккумуляторной батареи.
Основные технические характеристики
| Напряжение на выходе канала нагрузки, В (при работе от основного источника) |
12±0,12 |
| Напряжение на выходе канала нагрузки, В (при работе от резервного источника) |
10,0-12,0 |
| Номинальный ток нагрузки, А (в диапазоне 198÷242 В) |
4,0 |
| Номинальный ток нагрузки, А (в диапазоне 187÷198 В) |
3,5 |
| Максимальный кратковременный ток нагрузки, А (180 сек.) |
5,0 |
| Пульсация выходного напряжения, мВ |
50 |
| Диапазон допустимых отклонений сетевого напряжения, В |
187-242 |
| Потребляемая мощность при номинальных выходных параметрах, Вт, не более |
132 |
| Емкость устанавливаемой АБ, Ач |
24 (12+12) |
| Время работы в резерве при номинальной нагрузке, ч |
5,0 |
| Время полного восстановления ресурса АБ, ч |
30,0 |
| Напряжение защитного отключения АБ, В |
10,0-11,0 |
| Параметры выхода «КС» |
«открытый коллектор», 30 В, 50 мА макс. |
| Параметры реле «КС» |
«сухие контакты» , 1 А, 250 В 50 Гц |
| Помехоустойчивость (по ГОСТ Р 53325-2009) |
2-я степень жесткости |
| Степень защиты оболочкой по ГОСТ 14254-96 |
IP 31 |
| Габариты, мм |
320 х 250 х 115 |
| Масса (без АБ), кг |
5,0 |
