Источник бесперебойного питания 12В, 6А, кратковременно и в режиме резерва до 6,5А, корпус под 2 АКБ40 Ач, диапазон входного напряжения 170-242В; Информационные выходы-реле. Диагностический разъем ИК порта IRDA-04, соответствует ГОСТ Р 53325-2009 особенность: информационные выходы-открытый коллектор, возможность установки релейного модуля РМ-03
Современные узлы СКАТ-1200У исп. 5000 импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC , реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности.

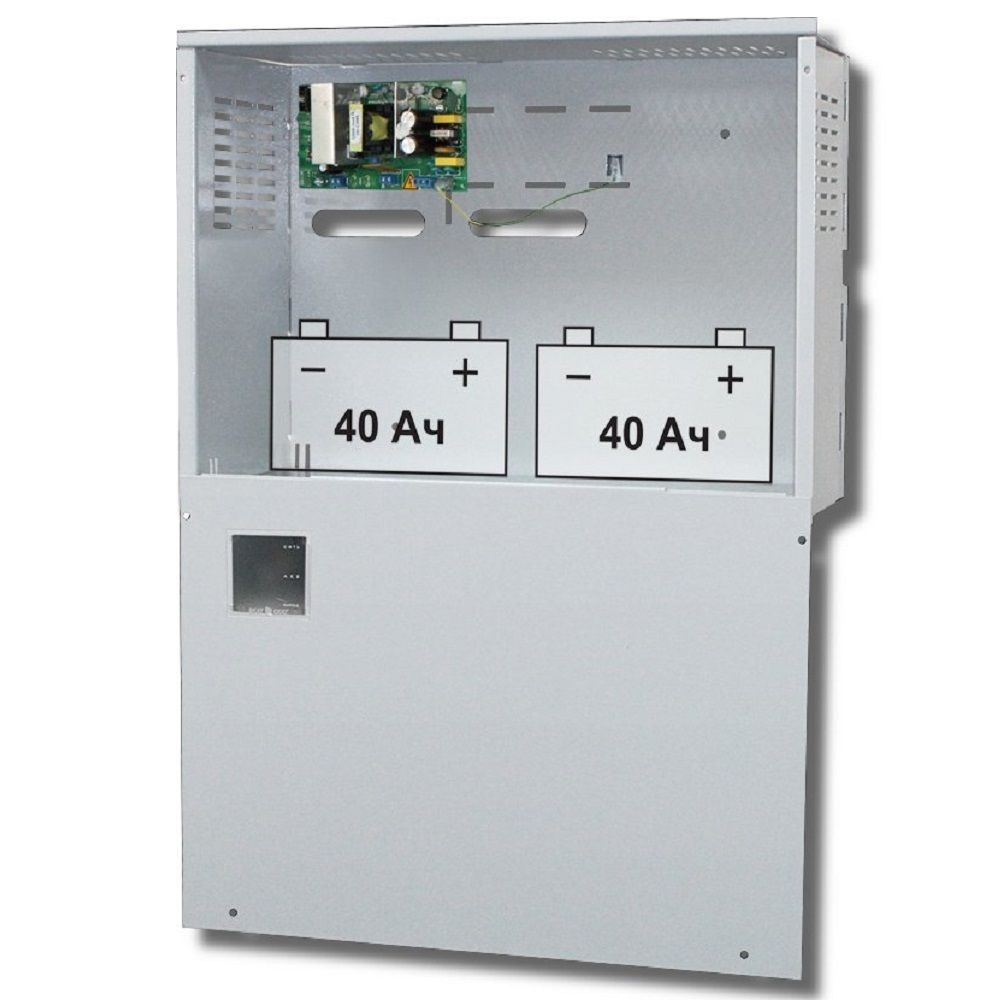

12 В, 5,5 А , кратковременно и в режиме резерва до 6,5 А, корпус под 2 АКБ 40 Ач.
Позволяет подключать к себе неограниченное количество источников резервного питания.
Основные особенности СКАТ-1200У исп. 5000 :
- световую индикацию наличия напряжения электрической сети
- световую индикацию наличия выходного напряжения
- световую индикацию наличия АКБ
- световую сигнализацию (мигание индикатора АКБ 1 раз в секунду) о скором отключении выходного напряжения по разряду АКБ
- световую сигнализацию (кратковременное включение индикатора АКБ 1 раз в 4 секунды) об отключении выходного напряжения в режиме «РЕЗЕРВ» по разряду АКБ
- питание нагрузки стабилизированным напряжением согласно п. 1 таблицы при наличии напряжения в электрической сети, режим «Основной»
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня (п. 5 таблицы) или при отключении электрической сети, режим «Резерв»
- резервное питание нагрузки постоянным напряжением согласно п. 1 таблицы
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной»
- двухступенчатую защиту АКБ от глубокого разряда (индикация разряженного состояния АКБ и последующее отключение нагрузки в резервном режиме
- автоматическую защиту (отключение выхода на 1 минуту) от короткого замыкания или повышения выходного тока выше максимального значения (см. таблицу, п. 3)
- защиту от короткого замыкания клемм АКБ
- защиту от переполюсовки клемм АКБ, при помощи самовосстанавливающегося предохранителя
- возможность подключения к источнику Скат-1200У источников резервного питания Скат-1200Р5 или Скат-1200Р20, предназначенных для увеличения длительности работы Скат-1200У в режиме «Резерв» при отключении электрической сети. Количество подключаемых параллельно источников резервного питания не ограничено
- режим «холодный запуск» позволяет восстановить работоспособность источника при подключении исправной и заряженной АКБ в отсутствии сети
- автоматическое формирование и передачу во внешние цепи трех информационных сигналов в формате открытый коллектор («ОК»: об отсутствии выходного напряжения, об отсутствии напряжения сети и об отсутствии напряжения АКБ
- возможность диагностики источника через диагностический разъем
Технические характеристики СКАТ-1200У исп. 5000
| Постоянное выходное напряжение, В |
В режиме «Основной» |
13,2…13,95 |
| В режиме «Резерв» |
10,5…12,5 |
| Номинальный ток нагрузки в режиме «Основной», А |
5,5 |
| Максимальный ток нагрузки кратковременно (5 сек) в режиме «Основной», А |
6,5 |
| Максимальный ток нагрузки в режиме «Резерв», А |
6,5 |
| Напряжение питающей сети переменного тока, (50±2) Гц, В |
170…242 |
| Величина напряжения на АКБ, при котором происходит индикация о разряде АКБ, В |
11…11,5 |
| Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки, В |
10,5…11 |
| Напряжение на клеммах подключения аккумулятора в режиме «Основной» при отключенном аккумуляторе, В |
13,65…13,95 |
| Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более |
30 |
| Ток заряда АКБ, А |
1 |
| Тип аккумулятора: соответствует стандарту CEI IEC 1056-1 (МЭК 1056-1), номинальным напряжением 12 В |
| Допустимая емкость АКБ, Ач |
7—40 |
| Рекомендуемая емкость АКБ, Ач |
40 |
| Количество аккумуляторов в батарее, шт |
1 или 2 * |
| Мощность, потребляемая от сети переменного тока, ВА, не более |
160 |
| Габаритные размеры, ШхВхГ, мм |
445х328х193 |
| Масса без АКБ, кг, не более |
5,9 |
| Рабочие условия эксплуатации: температура окружающей среды от -10 до +40 °С, относительная влажность воздуха не более 90 % при температуре +25 °С, отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.) |
