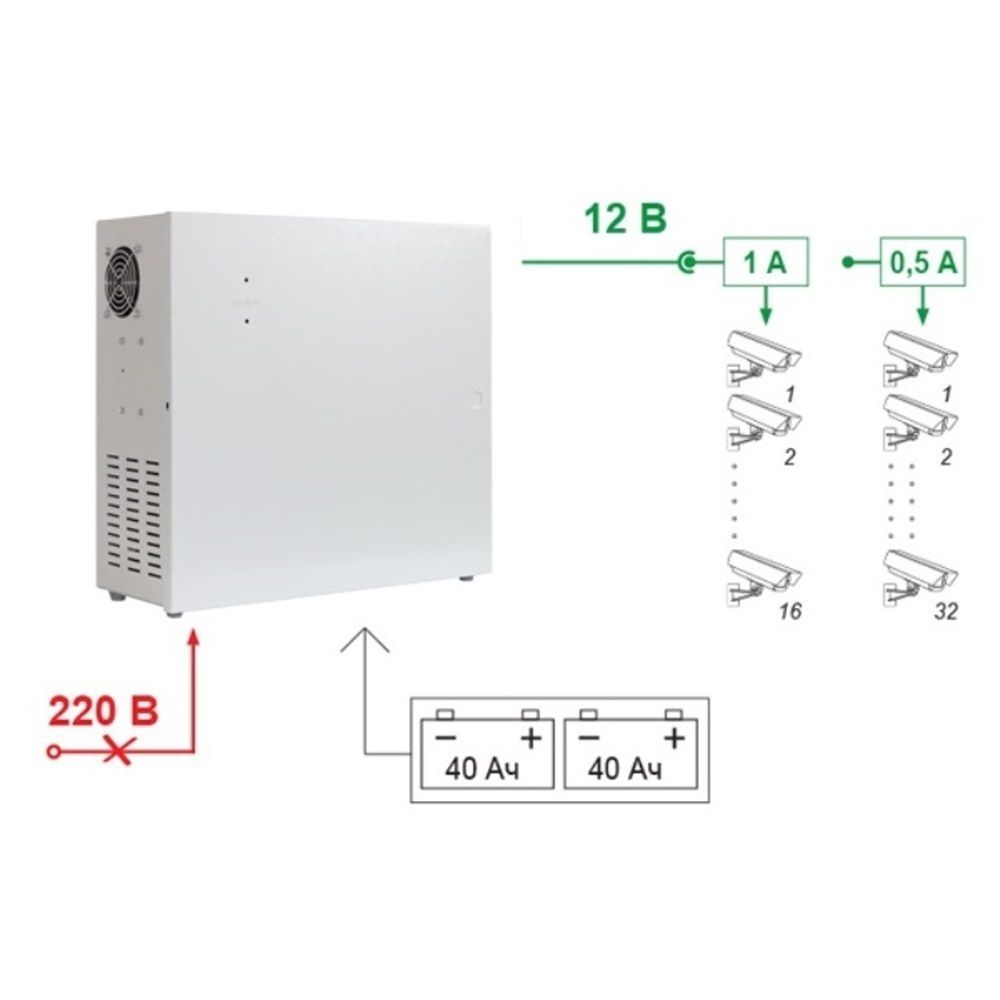

32 выхода по 0,5 А или 16 выходов по 1 А. Регулировка выходного напряжения, регулируемый ток заряда АКБ, максимальный ток по всем выходам — 14 А, корпус под 2 АКБ 40 Ач, 5 информационных выходов о состоянии источника. Независимая регулировка выходного напряжения по каналам, фильтрация помех по каждому каналу, защита от КЗ и перегрузки по каждому каналу.
Особенности SKAT-V.32
- возможность плавной регулировки напряжения каждой пары выходов (п.2 таблицы);
- фильтрация помех для устранения взаимного влияния нагрузок;
- электронная защита выходов от перегрузки по току, в т. ч. — короткого замыкания с восстановлением нормального режима работы после устранения перегрузки;
- защита нагрузки от повышенного выходного напряжения (свыше 18 В) при неисправности выходных преобразователей путём пережигания плавкого предохранителя (предохранитель входной платы преобразователей напряжения PN-V.8);
- заряд АКБ от питающей сети напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.5 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.6 таблицы;
- автоматический переход в режим резервного питания нагрузок от внешней АКБ суммарным током потребления не более 20 А при снижении напряжения электрической сети ниже значения, указанного в п.1 таблицы или при отключении электрической сети;
- электронная защита от перегрева, при этом устройство переходит в режим резервного питания до понижения его температуры ниже заданного значения;
- защита устройства и нагрузки от неправильного подключения (переполюсовки) клемм внешней АКБ;
- защита от короткого замыкания клемм внешней АКБ;
- контроль наличия внешней АКБ;
- защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.9 таблицы;
- защита от аварийного повышения выходного напряжения (блока ЗУ) путём автоматического отключения устройства;
- выдача информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики посредством пяти выходов типа открытый коллектор;
- защита питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя.
Технические характеристики SKAT-V.32
| 1 |
Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В |
170…250 |
| 2 |
Выходное напряжение каждого канала, В |
Минимальное значение |
12,4…13,8** |
| Максимальное значение |
10,3…13,8** |
| 3 |
Ток отключения нагрузки каждой пары выходов, А, не менее |
2,5 |
| 4 |
Максимальный ток нагрузки каждого выхода, А |
0,5*** |
| 5 |
Напряжение заряда АКБ при наличии сети 220В и температуре окружающей среды 25ºС, В |
27,2…27,5 |
| 6 |
Максимальный ток заряда АКБ, А* |
3,8; 6,9; 9,7 |
| 7 |
Максимальный ток выходов ОК, мA |
100 |
| 8 |
Ток, потребляемый изделием от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более |
50 |
| 9 |
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ, В |
20,5…21,5 |
| 10 |
Максимальная температура на радиаторе зарядного устройства, при которой происходит аварийное отключение устройства по перегреву, °С |
90 |
| 11 |
Мощность, потребляемая устройством от сети ВА, не более |
790 |
| 12 |
Снижение напряжения заряда АКБ при максимальном токе нагрузке %, не более, |
5 |
| 13 |
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В |
| 14 |
Рекомендуемая ёмкость АКБ, Ач |
40 |
| 15 |
Количество АКБ, шт. |
2 |
| 16 |
Габаритные размеры ШхГхВ, мм, не более |
без упаковки |
460х438х192 |
| в упаковке |
470х445х200 |
| 17 |
Масса, НЕТТО (БРУТТО), кг, не более |
10,3 (10,7) |
| 18 |
Диапазон рабочих температур, °С |
0…+40 |
| 19 |
Относительная влажность воздуха при 25 °С, %, не более |
95 |
| 20 |
Степень защиты оболочкой по ГОСТ 14254-96 |
IP20 |
