РИП-12 исп.54 (РИП-12-2/7П2-Р-RS) источник питания
- Передача событий на пульт "С2000М" или АРМ "Орион Про":
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
- "Перегрузка источника питания" (выходной ток РИП более 3,5 А)
- "Неисправность ЗУ" (зарядное устройство не обеспечивает напряжение и ток для заряда батареи (АБ) в заданных пределах)
- "Неисправность источника питания" (при выходном напряжении ниже 10 В или выше 14,5 В)
- "Неисправность батареи" (напряжение АБ ниже нормы или не подключена)
- "Разряд батареи" (напряжение на АБ ниже 11В)
- "Ошибка теста АКБ" (внутреннее сопротивление АБ выше предельно допустимого)
- "Требуется обслуживание" (время наработки АБ истекло)
- "Тревога взлома" (корпус РИП открыт)
- "Отключение выходного напряжения"
- Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
- напряжения в сети
- напряжения на АБ
- напряжения на выходе
- тока нагрузки
- температуры внутри корпуса
- степени заряда АБ
- емкости АБ
- Расширенный диапазон входного напряжения сети
- Защита с автоматическим восстановлением работоспособности от:
- превышения выходного напряжения,
- перегрузок по выходу
- "переполюсовки" АБ
- замыкания клемм подключения АБ
- Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
- автоматическая проверка состояния АБ тестовой нагрузкой
- отключение АБ при ее разряде и превышении допустимого напряжения
- автоматическая защита от перезаряда АБ при повышенной температуре внутри корпуса
- контроль тока и напряжения ЗУ
- определение степени заряженности АБ
- расчет времени работы в резервном режиме с учетом реального тока нагрузки
- программируемый таймер-счетчик времени наработки АБ
- Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
- наличие или нарушение связи по интерфейсу RS-485
- короткое замыкание или перегрузка по выходу
- заряд АБ
- необходимость замены АБ или проведения технического обслуживания
- отключение АБ при её разряде
- неисправность ЗУ
- отключение выхода РИП в аварийных ситуациях
| НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
| Напряжение сети |
(150...250) В |
| Выходное напряжение |
при питании от сети |
(13,6±0,6) В |
| при питании от АБ |
(9,5...13,5) В |
| Номинальный выходной ток |
2 А |
| Максимальный выходной ток (10 мин.) |
3 А |
| Максимальная мощность, потребляемая от сети |
60 ВА |
| Собственный ток потребления от АБ |
не более 30 мА |
| Емкость АБ |
7 А·ч |

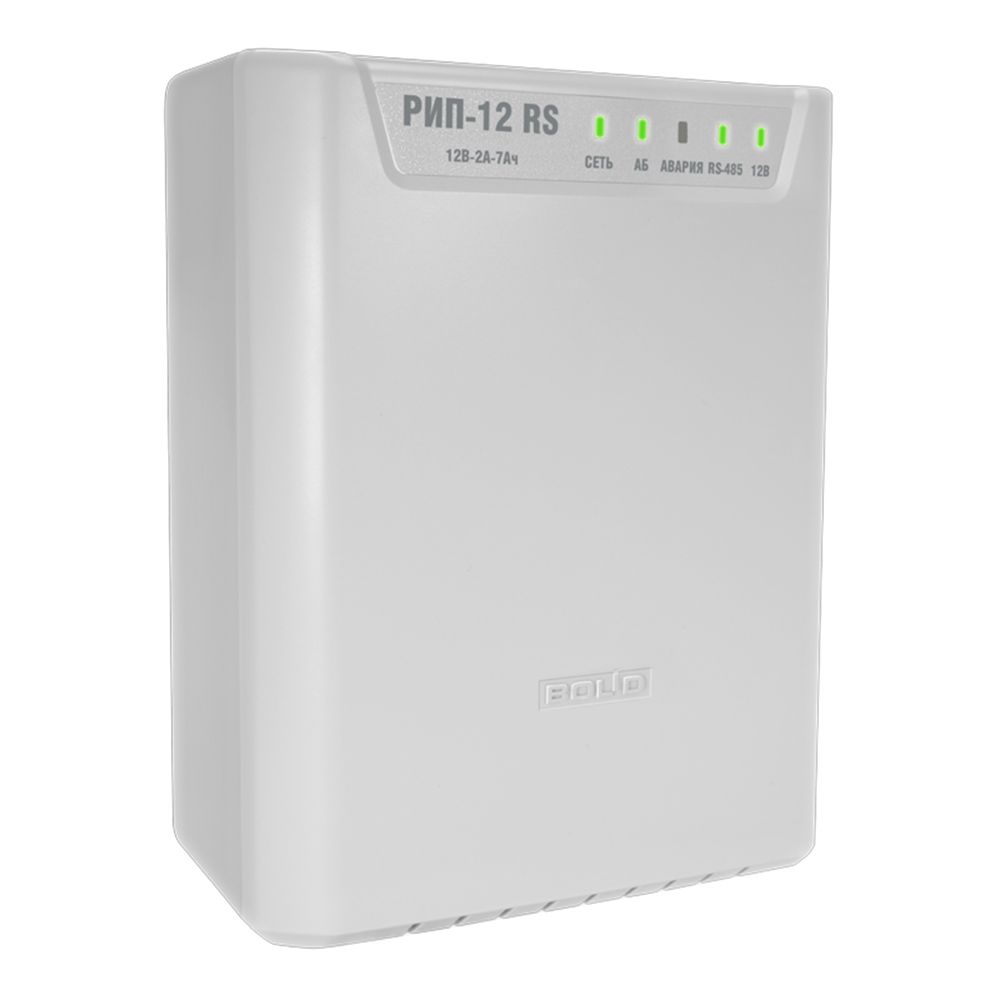

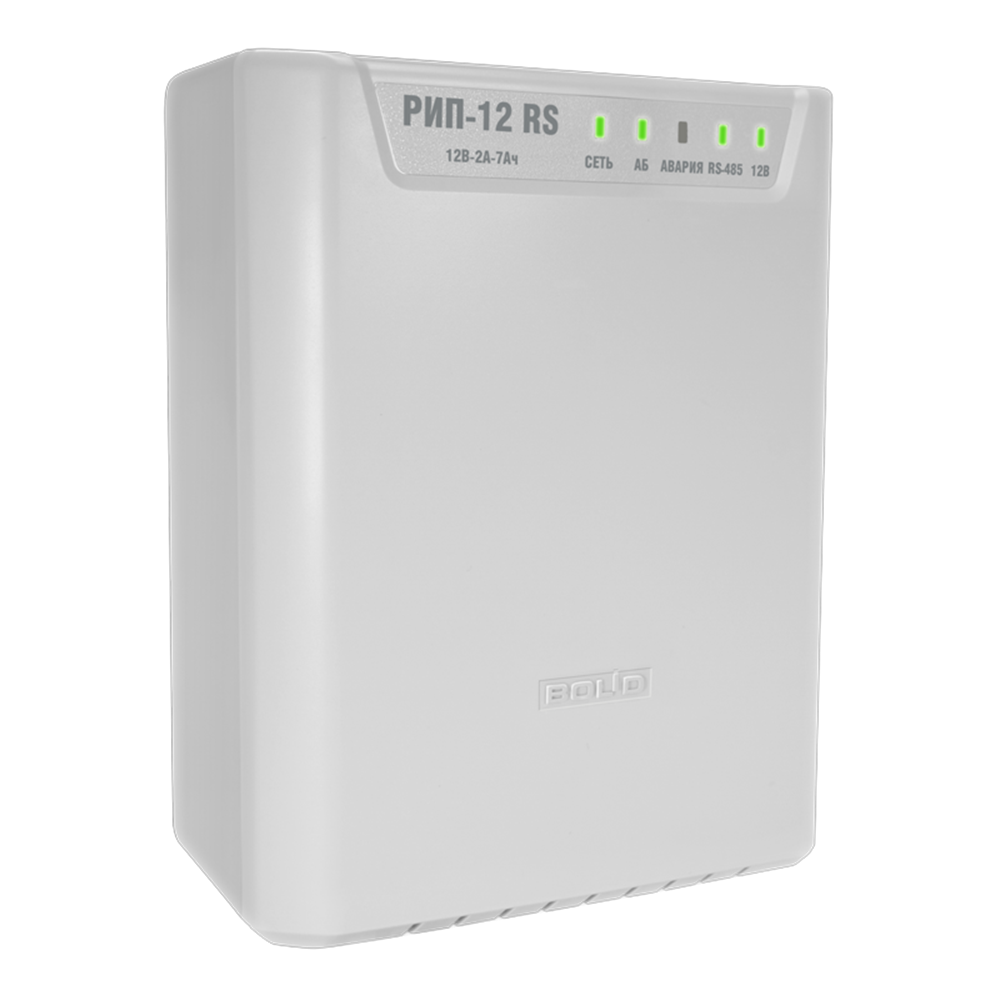

| Световая индикация |
5 светодиодных индикатора для отображения режимов работы и неисправностей |
| Встроенный звуковой сигнализатор |
есть |
| Датчик вскрытия корпуса |
есть |
| Интерфейс |
RS-485, протокол Орион |
| Буфер событий |
29 событий |
| Время технической готовности |
не более 6 с |
| Рабочий диапазон температур |
от -10 до +40 °C |
| Относительная влажность |
до 90% при +25 °C |
| Степень защиты корпуса |
IР30 |
| Габаритные размеры |
165х211х90 мм |
| Вес РИП |
не более 0,5 кг (с батареей не более 3,5 кг) |
| Средний срок службы |
10 лет |
| Программирование РИП |
Программа UProg.exe |
| Подключение к ПК при программировании |
Через интерфейс RS-485 с помощью преобразователя интерфейсов |

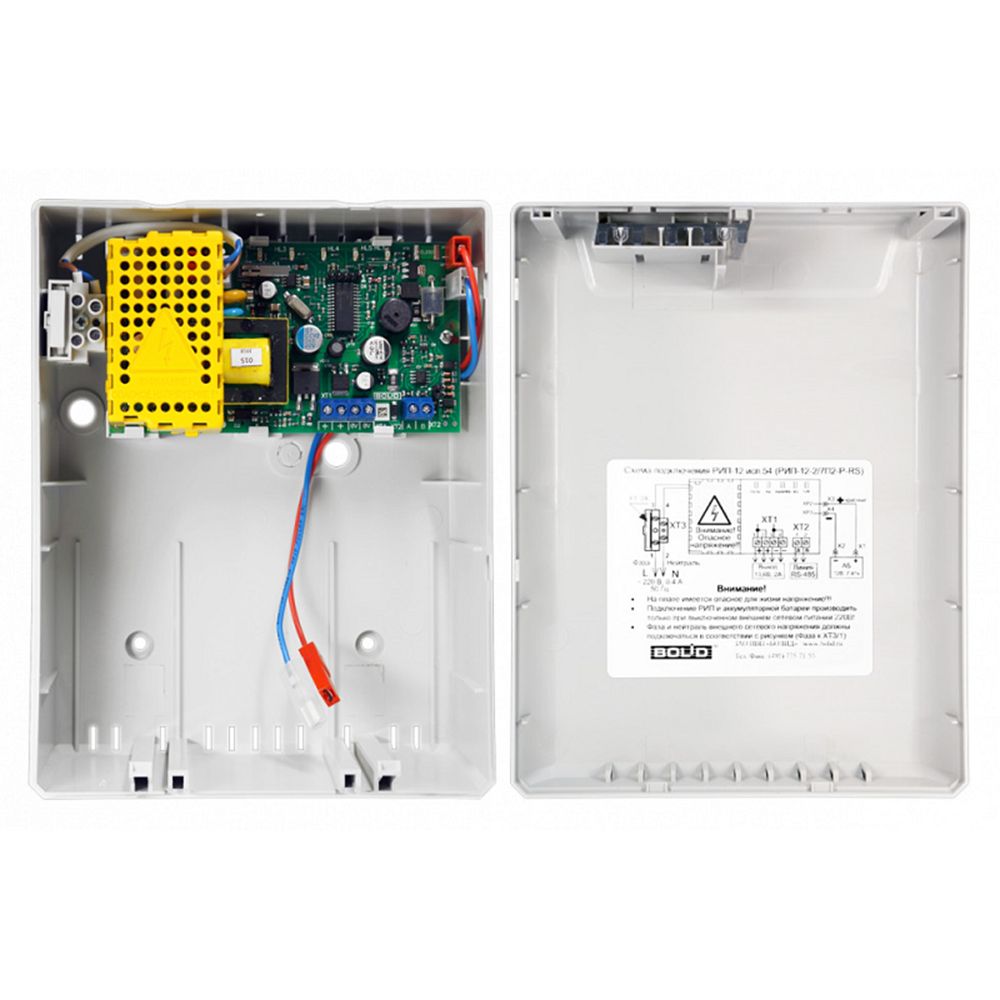

| Тип подключения к РИП |
Клеммные колодки под винт
Подключение к сети: провод 0,752,5 кв.мм
Подключение нагрузки: провод 0,52,5 кв.мм
Подключение RS-485: провод 0,22,5 кв.мм |

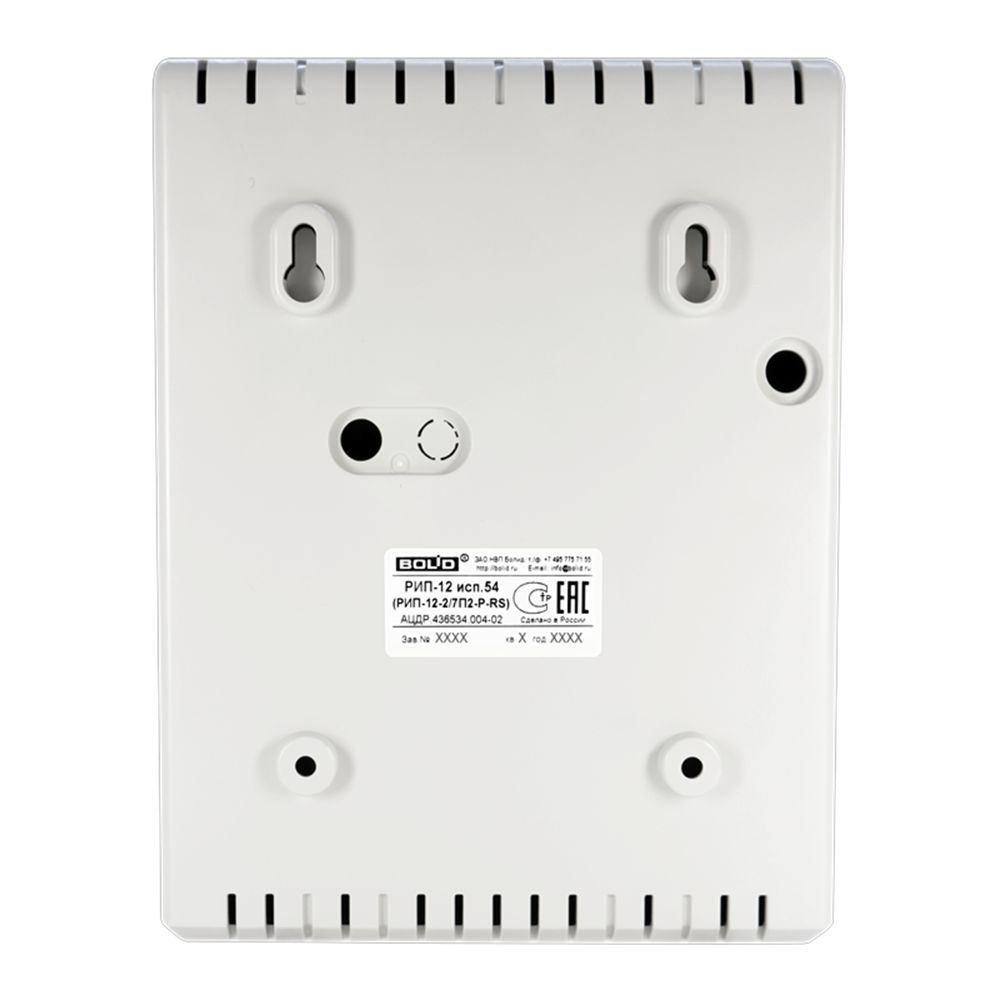

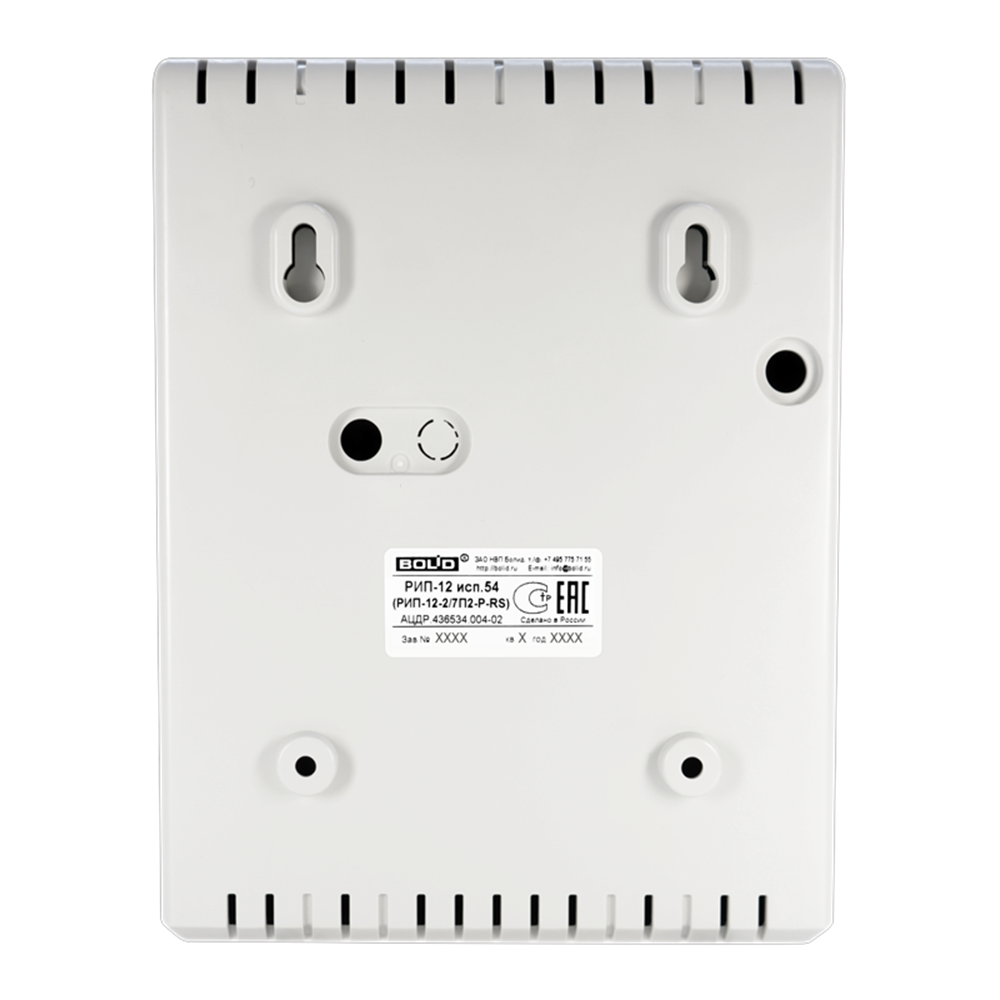

| Тип монтажа |
настенный, навесной |
