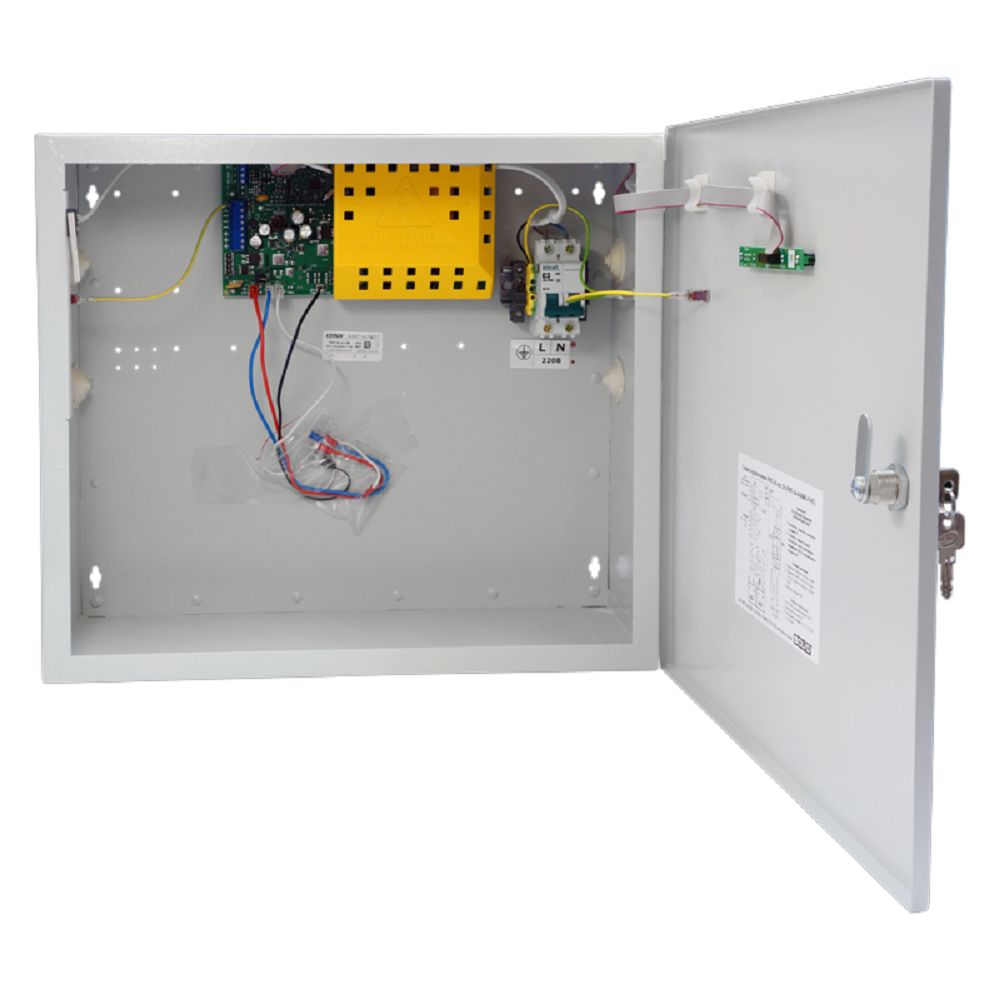

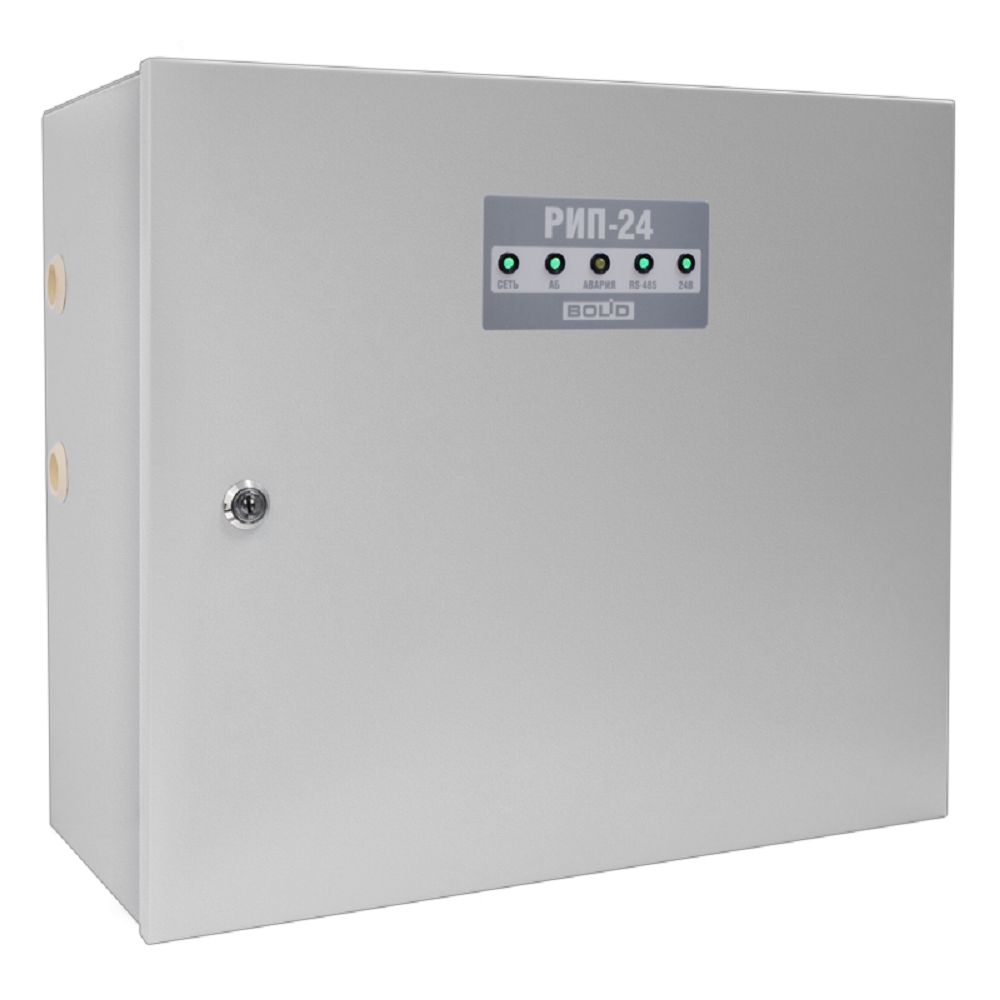

РИП-24 исп.56 (РИП-24-4/40М3-Р-RS) Предназначен для работы в составе ИСО "Орион" для питания извещателей, приборов ОПС, СКУД и пожарной автоматики
24 В; 4 А (мах 5 А); емкость АБ 40 Ач; световая индикация; звуковая сигнализация; датчик вскрытия корпуса; защита: от перенапряжения, от КЗ, от переполюсовки АБ; интерфейс RS-485.
| НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
| Напряжение сети |
(150...253) В |
| Выходное напряжение |
при питании от сети |
(27±0,6) В |
| при питании от АБ |
(19...27) В |
| Номинальный выходной ток |
4 А |
| Максимальный выходной ток (10 мин.) |
5 А |
| Максимальная мощность, потребляемая от сети |
340 ВА / 2 А |
| Собственный ток потребления от АБ |
не более 80 мА |
| Резервный источник питания – аккумуляторная батарея 12 В (свинцово-кислотная) |
40 А*ч (2 шт.) или 26 А*ч (2 шт.) |
| Световая индикация |
5 светодиодных индикаторов для отображения режимов работы и неисправностей |
| Встроенный звуковой сигнализатор |
есть |
| Датчик вскрытия корпуса |
есть |
| Интерфейс |
RS-485, протокол Орион |
| Буфер событий |
95 событий |
| Релейный выход ("Неисправность") |
1 шт., оптореле |
| Максимальные напряжение и ток коммутации реле |
80 В, 50 мА |
| Время технической готовности |
не более 6 с |
| Рабочий диапазон температур |
от -10 до +40 °C |
| Относительная влажность |
до 93% при +25 °C |
| Тип корпуса, степень защиты (IP) |
M3 (IР30) |
| Габаритные размеры |
не более 450х400х210 мм |
| Масса РИП с двумя батареями DTM1240 |
не более 36 кг |
| Средний срок службы |
10 лет |
| Программирование РИП |
Программа UProg.exe |
| Подключение к ПК при программировании |
Через интерфейс RS-485 с помощью преобразователя интерфейсов |
| Тип подключения к РИП |
Клеммные колодки под винт
Подключение к сети: провод 0,75…2,5 кв.мм
Подключение нагрузки: провод 0,5…2,5 кв.мм
Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм |
| Тип монтажа |
настенный, навесной |
