Универсальные накладные замки ST-EL250ML торговой марки Smartec предназначены для установки на внутренние двери объектов с обычными требованиями к безопасности, в том числе, офисов, промышленных зданий, супермаркетов и др. Они удерживают двери в закрытом состоянии за счет мощного электромагнита, притягивающего к себе металлическую пластину, закрепленную на створке. Чтобы открыть дверь, можно установить кнопку выхода внутри помещения или отправить на электромагнитный замок управляющий сигнал с контроллера СКУД. Поскольку при аварийном отключении электропитания ST-EL250ML не удерживает дверь, то в наиболее ответственных точках прохода рекомендуется установить не только электромагнитный замок на дверь, но и дополнительно оснастить ее механическим или электромеханическим запорным устройством.
Принцип работы и конструкция ST-EL250ML

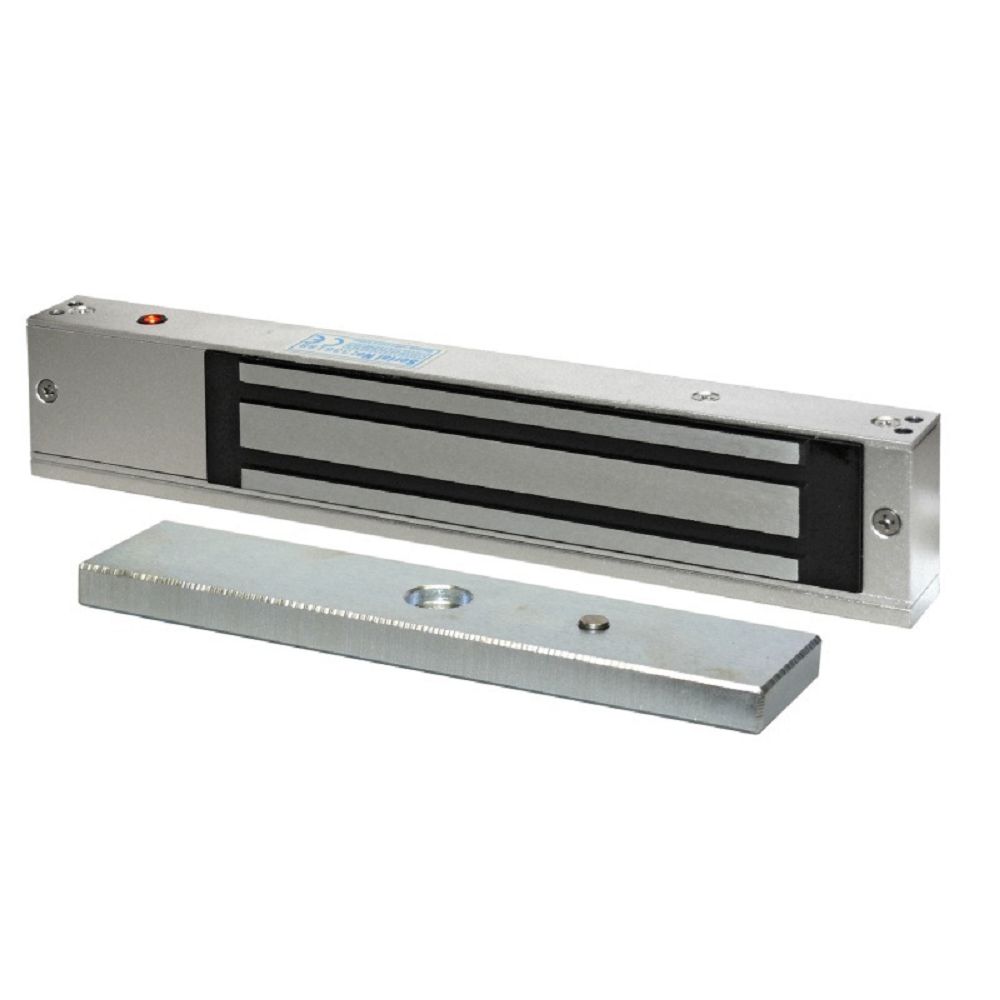

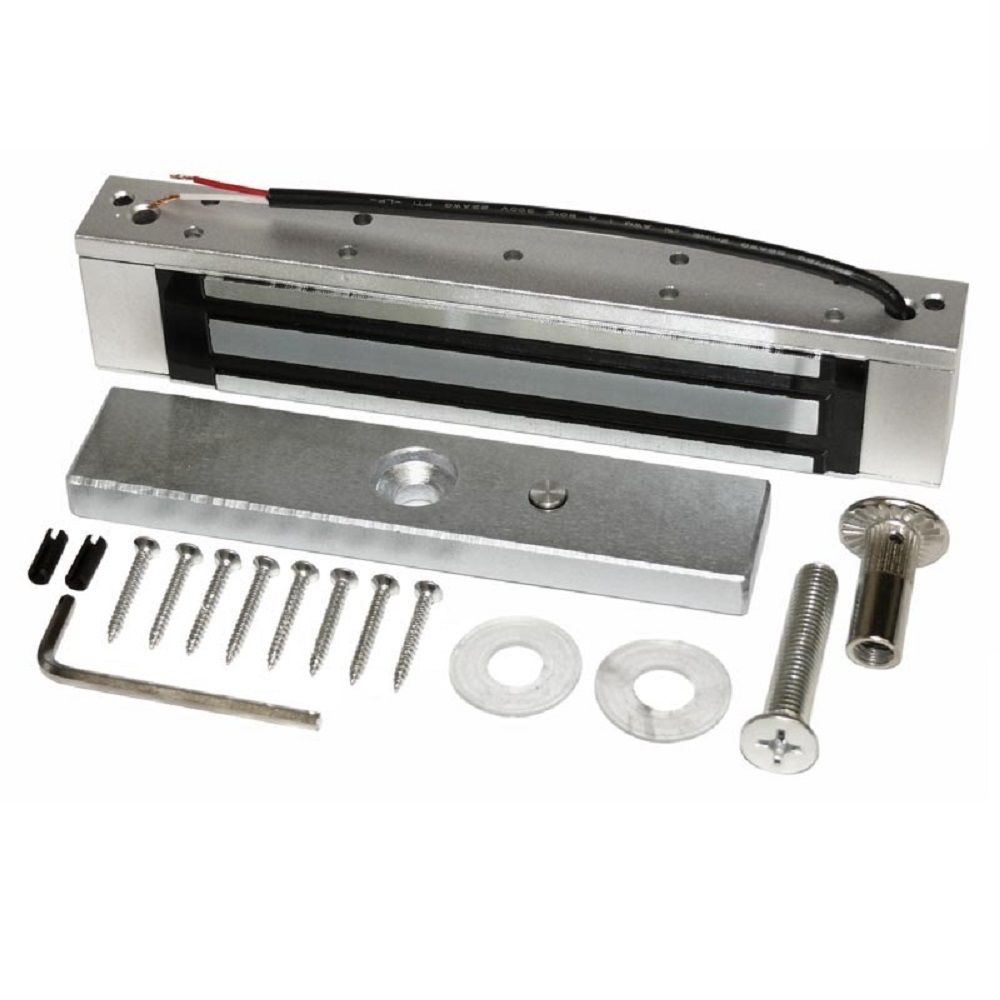

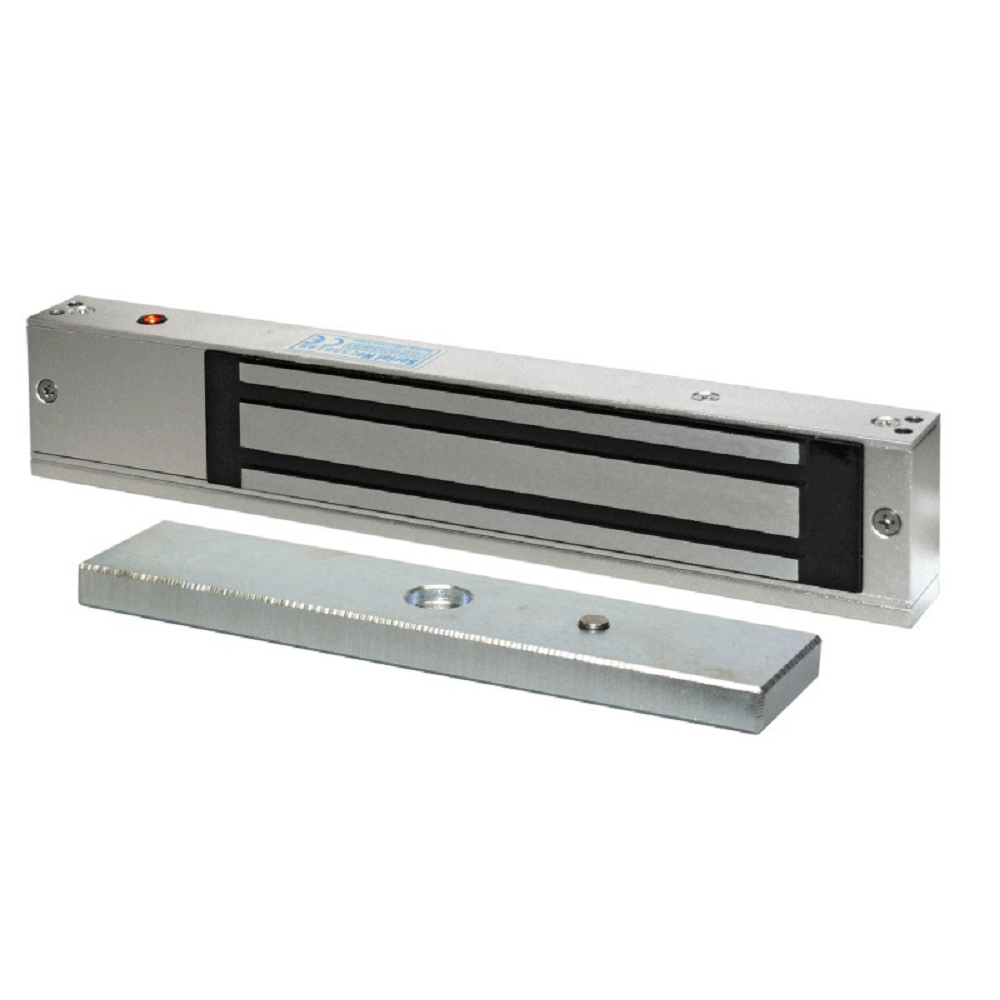

Этот замок состоит из 2 частей: электромагнита, который крепится на дверной коробке, и металлической ответной пластины, монтируемой на дверь. В рабочем режиме на обмотку электромагнита подается постоянный ток, создающий мощное магнитное поле, которым замок притягивает к себе металлическую пластину, установленную на створке. Таким образом, при гарантированном закрытии полотна с помощью доводчика, электромагнитный замок удерживает дверь в закрытом состоянии. Чтобы снять электропитание и разблокировать ST-EL250ML, необходимо нажать кнопку запроса на выход или получить управляющую команду с контроллера СКУД. При отсутствии питающего напряжения магнитное поле исчезает, и створку можно свободно открыть.
Постоянный контроль состояния устройства
Для мониторинга своего состояния ST-EL250ML оснащен датчиком Холла, который реагирует на магнитное поле, создаваемое катушкой электромагнита. Особенностью этого датчика является полная скрытость в теле замка, вследствие чего визуально невозможно определить, снабжен электромагнитный замок на дверь таким детектором или нет. Реле, которым управляет микросхема датчика Холла, срабатывает при наличии магнитного потока, т.е. в случае, когда створка закрыта и якорь притянут к электромагниту.
Данное реле может быть подключено к внешней системе сигнализации, а «снятый» с него сигнал информирует систему доступа о том, что электромагнитный замок не под напряжением или повреждена линия электропитания. Эта функция особенно важна, когда запирающие устройства имеют групповое электропитание, или когда источник напряжения расположен вне контролируемого помещения. Кроме того, встроенный в электромагнитный замок на дверь датчик Холла сигнализирует об усилии взлома при обнаружении снижения силы прижима якоря к электромагниту. В частности, такое снижение возможно при умышленном повреждении рабочей поверхности якоря с целью облегчения несанкционированного проникновения в защищаемое помещение. В дополнение к этому, наличие датчика Холла существенно упрощает схему управления дверьми в шлюзе, который работает по алгоритму – если одна дверь открыта, то вторая всегда закрыта. Таким образом, за счет встройки в замок датчика мониторинга расширяются функциональные возможности контроллеров системы доступа.
Надежная работа в составе СКУД
При использовании ST-EL250ML в рамках системы контроля доступа, электромагнитный замок необходимо подключить к управляющему выходу контроллера СКУД. При проходе через дверь, пользователи в обязательном порядке идентифицируются с помощью считывателя, также подключенного к контроллеру. В случае положительной идентификации, контроллер отправляет соответствующую команду на установленный на дверь электромагнитный замок и проход разблокируется. Если на объекте действуют стандартные требования к безопасности, то для выхода из помещения достаточно воспользоваться кнопкой запроса на выход, которая устанавливается рядом с дверью, и при ее нажатии с замка снимается электропитание.
При создании системы ограничения доступа на ответственном объекте, где действуют повышенные требования к защите от несанкционированного прохода, необходимо установить считыватель не только на вход, но и на выход. При этом электромагнитный замок на двери будет разблокирован по команде контроллера только после успешной идентификации пользователей через внутренний или внешний считыватель. Так как при отсутствии питания электромагнитная модель ST-EL250ML не удерживает створку, то ее можно устанавливать на двери, находящиеся на путях эвакуации при пожарной тревоге.
Наличие адаптеров для установки на двери любого типа
Важным достоинством ST-EL250ML является возможность установить электромагнитный замок на дверь, открывающуюся как внутрь, так и наружу. Причем в первом случае используется L-адаптер, а во втором – адаптер LZ. К тому же, при необходимости, можно использовать адаптер U-образной формы и смонтировать замок на дверь, сделанную из стекла. Необходимо отметить, что благодаря отсутствию движущихся и трущихся частей, эти устройства имеют длительный срок службы.
Основные достоинства ST-EL250ML
- Высокая сила удержания
- Возможность установки на двери, открывающиеся внутрь, наружу и на стеклянные створки
- Применение скрытого в конструкции датчика Холла
- Наличие механической пружины для преодоления остаточной намагниченности
- Возможность питания от источников постоянного тока с разным напряжением
