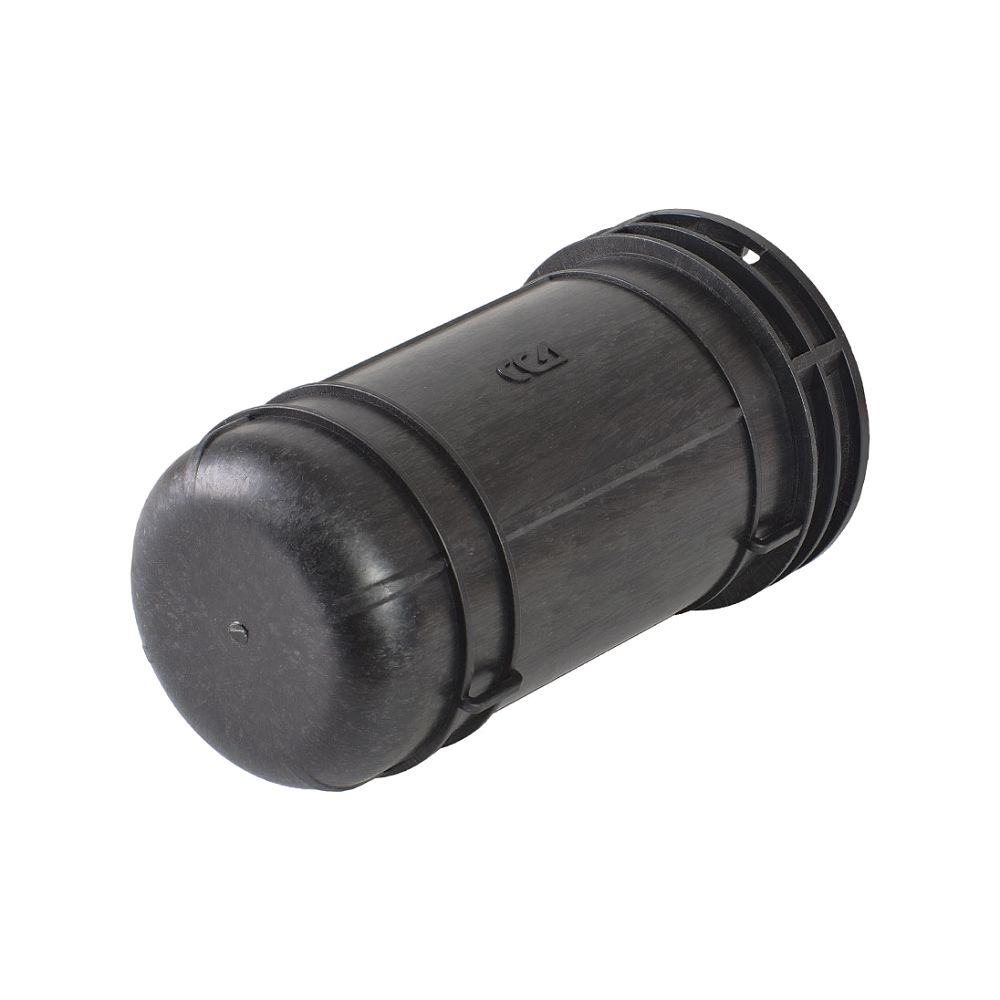

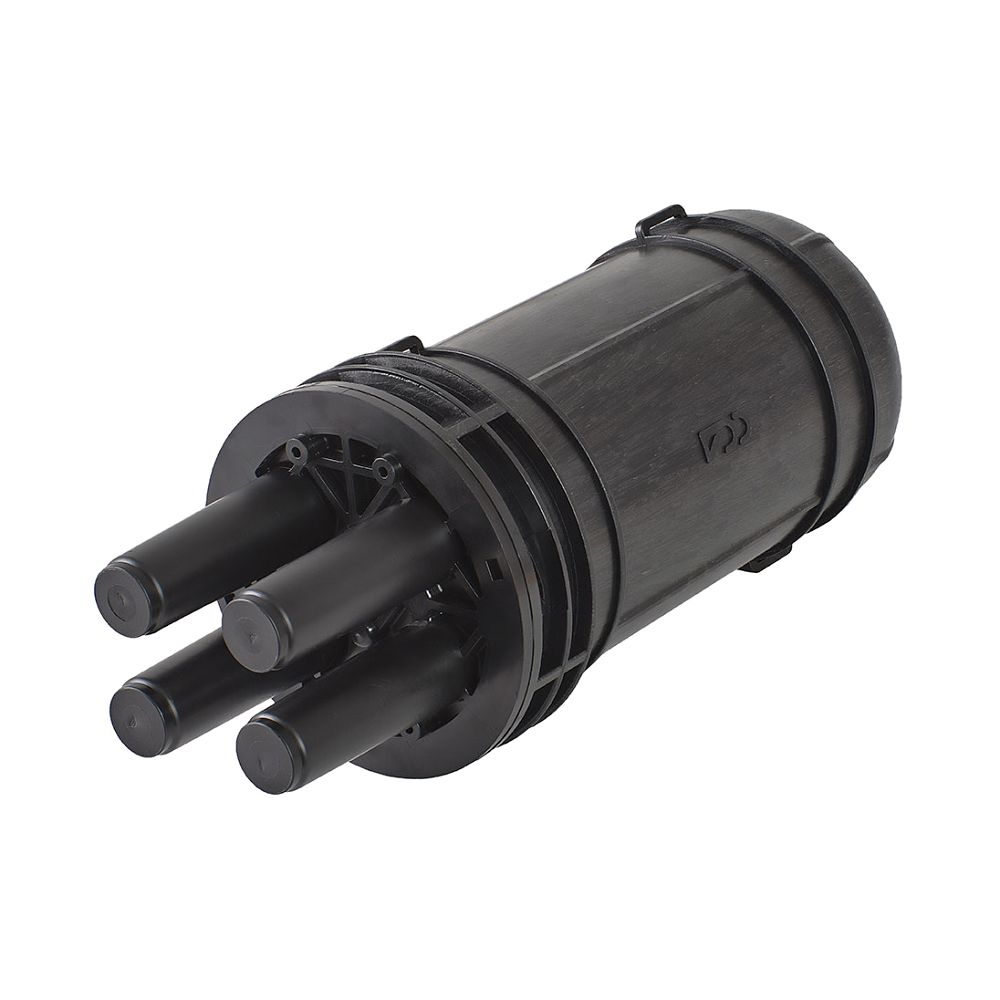

Муфта МТОК-Н8/36-1КР3645-К ССД
Предназначена для монтажа подвесных самонесущих оптических кабелей с вынесенным силовым элементом типа «8», а также кабелей с броней из стальной гофрированной ленты.

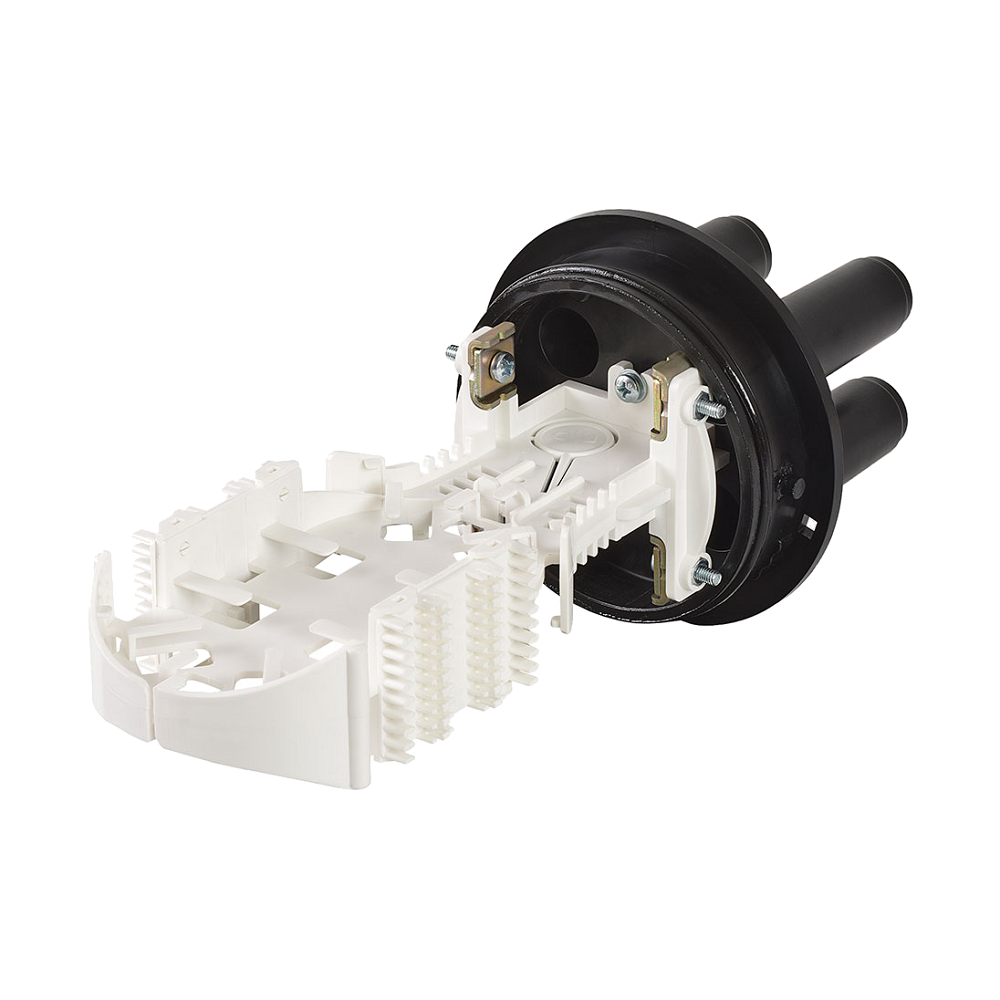

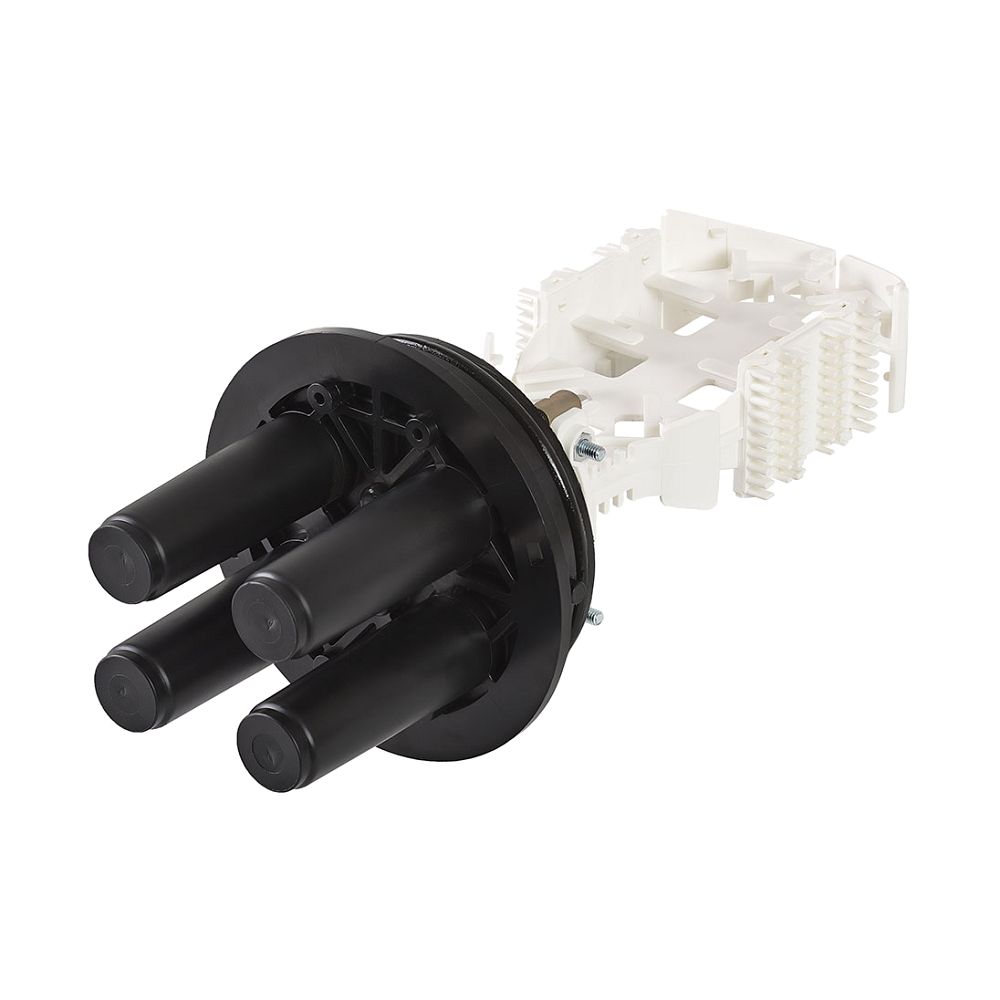

Муфта МТОК-Н8 является самой малогабаритной муфтой серии МТОК. Минимизация размеров муфты достигнута за счёт использования специального внутреннего лотка (кронштейна) на котором располагаются два съемных ложемента на 18 сварных соединений каждый и 4 фиксатора ЦСЭ. Запас оптических волокон также располагается в органайзерах лотка.
Способ герметизации корпуса с оголовником механический.
Герметизация вводимых кабелей осуществляется с помощью термоусаживаемых трубок ТУТ.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Параметры товара
| Характеристики |
| Тип/Количество ложементов |
Л18-4525/2 |
| Количество сварных соединений |
36 |
| Тип кассет |
Встроена в конструкцию муфты |
| Герметизация корпуса |
Байонет |
| Герметизация вводов |
ТУТ |
| Масса, кг |
0,4 |
| Температура эксплуатации, єС |
-60...+70 |
| Комплектация |
| Корпус (оголовник, кожух, прокладка) |
1 шт. |
| Лоток с 4 фиксаторами ЦСЭ |
1 шт. |
| Гильзы КДЗС 4525 |
20 шт. |
| Ложемент Л18-4525 |
2 шт. |
| Трубка ТУТ 28/6 для круглых вводов ОК |
2 шт. |
| Комплект маркеров и стяжек |
1 шт. |
| Силикагель (пакет) |
1 шт. |
