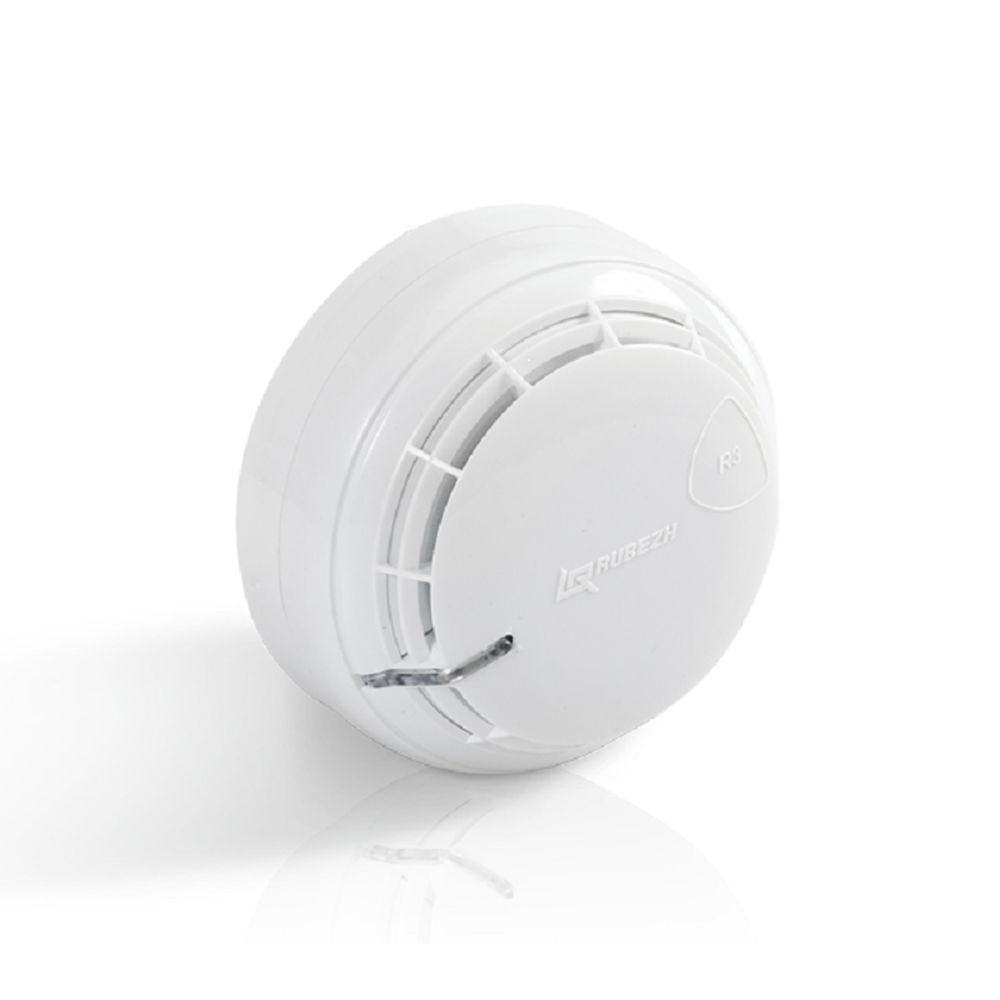

Извещатель пожарный дымовой оптико-электронный адресно-аналоговый ИП 212-64-R3 предназначен для обнаружения возгораний, сопровождающихся появлением дыма внутри контролируемого пространства и передачи сигнала «Пожар», а также сигналов о своем техническом состоянии в приемно-контрольный прибор Рубеж, обеспечивающий в АЛС обмен в протоколе R3.
Извещатель ИП 212-64-R3 предназначен для работы с приборами приемно-контрольными «Рубеж-2ОП» прот.R3 или «R3-Рубеж-2ОП», а также с контроллерами адресных устройств «Рубеж-КАУ2» прот.R3 или «R3-Рубеж-КАУ2».
Извещатель выполняет следующие функции:
- измерение концентрации дыма;
- обработку по специальным алгоритмам результатов измерений и передачу сигнала «Пожар» в приемно-контрольный прибор;
- формирование и передача в приемно-контрольный прибор сигнала «Неисправность»;
- индикацию режима работы извещателя;
- автоматическую компенсацию запыленности дымовой камеры для исключения ложных срабатываний;
- тестирование работоспособности с помощью кнопки или специального оптического тестера ОТ-1.
Извещатель используется совместно с базовыми основаниями W1, W2 или с ИЗ-1Б-R3.
|
Базовые основания
|
Характеристики базовых оснований
|
Прежние обозначения исполнений
|
|
W1.02
|
2 винтовых контакта для монтажа двухпроводного кабеля, без фланца, для монтажа извещателя на несущие конструкции
|
ПАСН.425232.038 обычное
|
|
W1.03
|
3 винтовых контакта для монтажа двухпроводного экранированного кабеля и оплетки, без фланца, для монтажа извещателя на несущие конструкции
|
ПАСН.425232.038-01 с площадкой для мотажа экранированного кабеля, без КМЧ
|
|
W2.02
|
2 винтовых контакта для монтажа двухпроводного кабеля, с фланцем ш 142, для монтажа извещателя на подвесной потолок
|
ПАСН.425232.038-02 обычное с КМЧ
|
|
W2.03
|
3 винтовых контакта для монтажа двухпроводного экранированного кабеля и оплетки, с фланцем ш 142, для монтажа извещателя на подвесной потолок
|
ПАСН.425232.038-03 с площадкой для монтажа экранированного кабеля, с КМЧ
|
|
ИЗ-1Б-R3
|
4 винтовых контакта для монтажа двухпроводного кабеля (приход и уход АЛС), без фланца, с защитой линии от КЗ, для монтажа извещателя на несущие конструкции
|
|
| Питание |
от АЛС |
| Чувствительность извещателя |
0,05 до 0,20 дБ/м |
| Частота моргания светового индикатора в дежурном режиме/в режиме «Пожар» |
0,2 Гц/2 Гц |
Габаритные размеры извещателя:
- с базовыми основаниями W1.02, W1.03 или изолятором шлейфа ИЗ-1Б-R3, не более
- с базовыми основаниями W2.02, W2.03, не более |
94x44 мм
142x68 мм |
Масса извещателя:
- с базовыми основаниями W1.02, W1.03 или изолятором шлейфа ИЗ-1Б-R3, не более
- с базовыми основаниями W2.02, W2.03, не более |
120 г
160 г |
| Рабочий диапазон температур |
от -25 до +55°С |
| Степень защиты, обеспечиваемая оболочкой извещателя |
IP40 |
| Средний срок службы, не менее |
10 лет |
