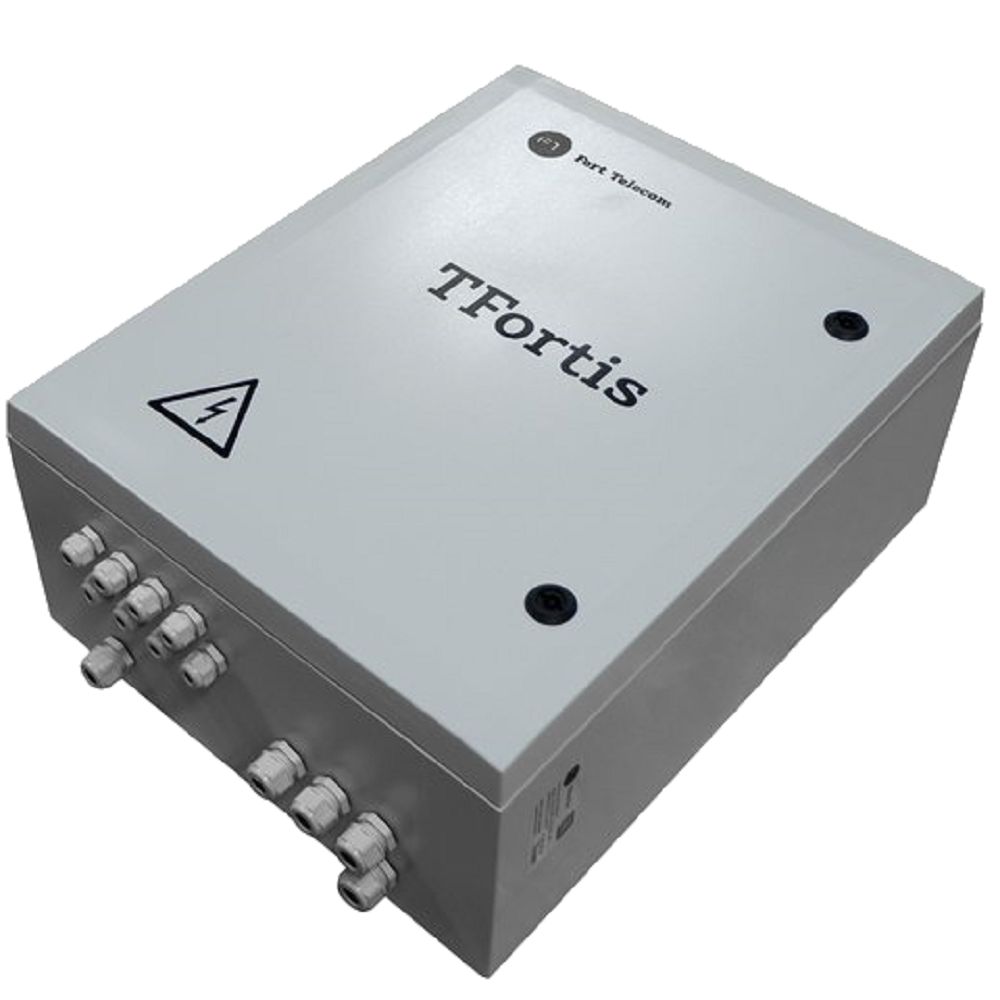

PSW-2G+UPS-Box это управляемый гигабитный уличный коммутатор со встроенным источником бесперебойного питания, предназначенный для подключения до 4-х IP-камер или других IP-устройств с питанием по PoE/PoE+ (до 60 Вт на любом из портов), и организации передачи данных по волоконно-оптической линии.

ОСОБЕННОСТИ

• всепогодное исполнение со степенью защиты от пыли и влаги IP66;
• не подверженный коррозии корпус с максимальным индексом ударопрочности IK10;
• работа при температуре от -60 до +50°С за счет использования индустриальной элементной базы;
• поддержка двойного PoE+ (до 60 Вт) на всех портах коммутатора;
• два оптических порта позволяют подключать коммутаторы цепочкой или кольцом;
• встроенный оптический кросс для удобного подключения оптического кабеля;
• датчик вскрытия для контроля несанкционированного доступа;
• встроенный источник бесперебойного питания позволяет осуществлять резервное питание как самого коммутатора, так и IP-камер, запитанных от него по PoE;
• встроенное реле контроля напряжения для защиты оборудования при аварийных ситуациях на сетях электропитания;
• встроенная грозозащита по портам Ethernet и питанию ~230 В для защиты от импульсных помех;
• удобный узел подключения питания с сервисным выключателем и клеммными зажимами.

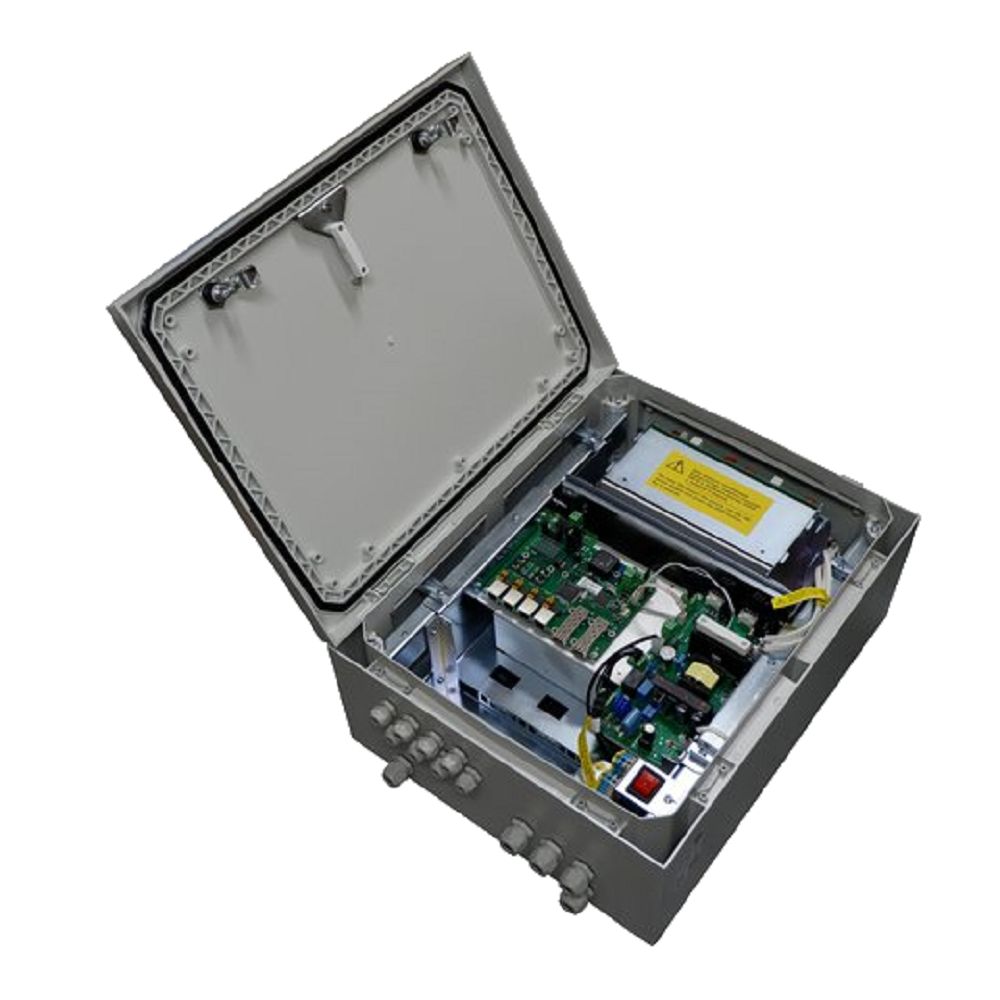

СОСТАВ КОММУТАТОРА

• Плата коммутатора;
• Блок питания;
• Встроенный источник бесперебойного питания;
• Аккумуляторные батареи;
• Оптический кросс;
• Сервисный выключатель;
• Проходные клеммы;
• Корпус IP66.

Внимание! Аксессуары для сварки оптического кабеля (гильзы, пигтейлы, адаптеры и патч-корды) в комплект не входят.

Время автономной работы можно узнать из таблицы:

Порты для IP-камер

• 10/100Base-Tx с разъемом RJ-45: 4 шт;
• количество портов с PoE: 4 шт;
• стандарт PoE: 802.3af/ 802.3at;
• поддержка Passive PoE;
• мощность на порт: до 60 Вт;
• бюджет мощности PoE для IP-камер: 240 Вт;
• расстояние передачи данных и PoE: до 100 м.

Uplink порты

• 1000Base-X c разъемом SFP: 2 шт.

Производительность

• коммутационная матрица: 4,8 Гбит/с;
• скорость коммутации: 9,83 Mpps;
• таблица МАС-адресов: 8К;
• буфер пакетов: 1 Мбит;
• MTU: 1522 байта.

Управление

• Web-интерфейс (IPv4);
• Telnet;
• SNTP;
• SNMP v1, v3;
• SNMP Trap;
• DHCP Client;
• TFTP Client;
• Syslog;
• системный журнал.

Функции уровня L2

• Flow Control (802.3x);
• IGMP Snooping v2;
• LLDP;
• Зеркалирование портов;
• STP (802.1d)/RSTP(802.1w).

VLAN

• 802.1Q Tagged VLAN;
• Port Based VLAN;
• VLAN Trunking;
• максимальный VLAN id: 4096;
• максимальное количество активных VLAN: 100.

QoS

• 802.1p Quality of Service;
• CoS;
• ToS.

Дополнительные функции

• автоматическая перезагрузка видеокамер:

- при отсутствии соединения с камерой (Link);
- при отсутствии ответов на служебные запросы (Ping);
- при снижении скорости потока (Speed);
- по расписанию (Time).

• кабельный тестер.

Входы/выходы

• датчик вскрытия;
• вход "сухой контакт": 1 шт.
• выход (250В, 150мА, no): 1 шт.

Встроенная грозозащита

• соответствует 4 классу ГОСТ Р 51317.4.5;
• максимальный импульс по линии питания: 4 кВ;
• максимальный импульс по линии Ethernet: 2 кВ;
• время импульса: 1/50 мкс.

Питание

• напряжение питания: ~ 230В (от 187В до 253В);
• максимальная потребляемая мощность: не более 450 Вт;
• потребляемая мощность (без PoE нагрузки, без обогрева отсека с АКБ): не более 10 Вт.

Источник бесперебойного питания

• резервный режим работы при:

- полном отключении сетевого напряжения;
- сетевом напряжении выше/ниже нормы (перекос фаз);
- напряжении в сети 400В (потеря нуля).

Аккумуляторные батареи

• тип аккумуляторных батарей: 12В, 12А*ч;
• количество аккумуляторных батарей: 2 шт;
• габариты аккумуляторных батарей: 151х98х95 мм.

Встроенный оптический кросс

• планка под адаптеры: 14 мест, SC (duplex LC);
• количество мест в сплайс-кассете: 32 КДЗС;
• размер гильз для сплайс-кассеты: 40 или 60 мм.

Внимание! Аксессуары для сварки оптического кабеля (гильзы, пигтейлы, адаптеры и патч-корды) в комплект не входят.

Проходные клеммы

• количество: 3 шт;
• тип зажимов: пружинные;
• сечение провода: 0,5 - 4 кв. мм.
• номинальный ток: 16 А.

Корпус

• материал: армированный поликарбонат;
• степень защиты от внешних воздействий: IP66;
• класс ударопрочности: IK10;
• кабельные вводы:

- М1608В - 8 шт. диаметр обжимаемого кабеля 4-8 мм;
- М2012В - 5 шт. диаметр обжимаемого кабеля 6-12 мм.

Физические параметры

• масса (без АКБ): 15 кг;
• масса (с АКБ): 23 кг;
• размеры (без учета кабельных вводов): 500 х 400 х 250 мм.

Условия эксплуатации

• рабочая температура: от -60 до +50 °С;
• наработка на отказ: не менее 75 000 часов (8,6 лет).
