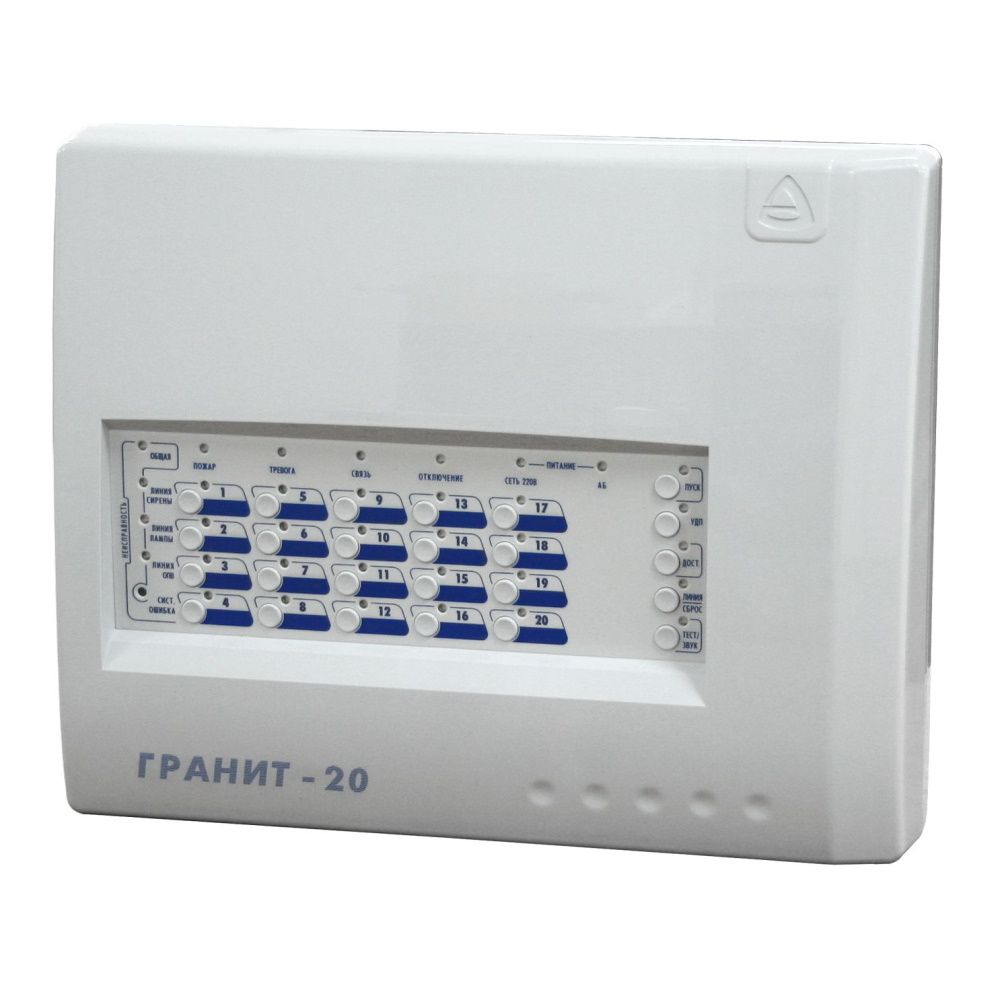

Прибор приемно-контрольный охранно-пожарный Гранит-20
- Прибор позволяет подключить 20 шлейфов сигнализации с функциями охранных или пожарных.
- Наличие выходов и органов управления оповещением при пожаре.
- Настройки прибора задаются в программном обеспечении конфигуратор «Гранит-С». Вы сами определяете наиболее подходящую для Вас конфигурацию прибора.
- Возможность передачи тревожных извещений «Пожар2», «Пожар1» и «Тревога» на пульт централизованного наблюдения по двум каналам путём размыкания/замыкания «сухих» контактов выходных реле «ПЦН1» и «ПЦН2» или организации автономной работы прибора.
- Управление прибором (постановка/снятие/перепостановка) осуществляется:
- электронными ключами Touch Memory через порт ТМ;
- кнопками «1»…«20» на панели индикации и управления прибора;
- прибором можно также управлять proximity-картами, набором цифрового кода кнопками, брелоками и/или ключами ТМ с помощью считывателя «Портал» производства ООО НПО «Сибирский Арсенал» (приобретается отдельно). С более подробной информацией о считывателях Вы можете ознакомиться в соответствующих руководствах по эксплуатации на нашем сайте в разделе «Документация». ВНИМАНИЕ! Считыватель «Портал» требует питания 12 В.
- Количество ключей управления – до 64 шт.
- Запуск оповещения о пожаре осуществляется:
- автоматически, при определении события «Пожар2» и «Пожар1» в пожарном ШС;
- вручную с панели индикации и управления прибора (кнопка «ПУСК»);
- дистанционно, с помощью устройства дистанционного пуска, включенного в линию «УДП».
- Три выхода оповещения типа «открытый коллектор»: «ЛМП» («Лампа»), «СИР» («Сирена») и «ОПВ» («Оповещение о пожаре») и выход оповещения типа «сухие» контакты реле: «ПЦН3».
- Автоматический контроль на обрыв и короткое замыкание соединительных линий выходов оповещения «ЛМП», «СИР», «ОПВ», входа «УДП» и, опционально, входа «ТМ»;
- Выход контроля неисправностей и контроля тампера типа «сухие» контакты реле: «ПЦН4».
- Наличие функций «Автовозврат» и «Тихая тревога» для охранных ШС (опционально).
- Парольная защита органов управления прибора от несанкционированного доступа.
- Возможность обновления прошивки прибора.
- Наличие неотключаемого выхода +12 В (выход «ВЫХ») для питания извещателей, оповещателей.
- Наличие отключаемого выхода +12 В (выход «+12В») для питания извещателей, сброс состояния которых после сработки производится снятием напряжения питания.
- Электропитание прибора осуществляется от сети 220 В с обязательным наличием встроенной аккумуляторной батареи либо от двух внешних источников питания с выходным напряжением +12 В.
Прибор предназначен для установки внутри охраняемого объекта и рассчитан на круглосуточный режим работы. Конструкция прибора не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.
Поддерживает все алгоритмы работы (А, В и С) согласно свода правил СП 484.1311500.2020 "Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования", действующего с 01.03.2021 г.
Технические характеристики
| Количество шлейфов сигнализации |
20 |
| Количество основных видов извещений прибора |
18 |
| Количество электронных ключей (ключи ТМ / proximity-карты / цифровые коды / брелоки) |
64 |
| Напряжение на входе ШС при номинальном сопротивлении шлейфа (7,5 кОм ) |
17 ± 0,5 В |
| Суммарная токовая нагрузка в ШС в дежурном режиме, не более |
1 мА |
| Напряжение / ток выходов реле ПЦН1…4 («сухой» контакт оптореле), до |
100 В / 100 мА |
| Ток потребления по выходу «+12В» для питания извещателей, не более |
250 мА |
| Ток потребления по выходу «ВЫХ» для питания извещателей, не более |
400 мА |
| Ток потребления по выходу «ОПВ» (оповещение), не более |
1 А |
| Ток потребления по выходу «ЛМП» для питания внешнего светового оповещателя 12 В (при наличии подключенной, заряженной АБ), не более |
200 мА |
| Ток потребления по выходу «СИР» для питания внешнего звукового оповещателя 12 В (при наличии подключенной, заряженной АБ), не более |
300 мА |
| Регистрируются нарушения ШС длительностью, более |
350 мс |
| Не регистрируются нарушения ШС длительностью, менее |
200 мс |
| Напряжение питания от сети (переменный ток 50 Гц) |
от 187 до 242 В |
| Мощность, потребляемая от сети, не более |
20 ВА |
| Напряжение питания от аккумуляторной батареи |
от 11,8 до 14,0 В |
| Номинальная ёмкость встроенной аккумуляторной батареи |
7 Ач |
| Ток потребления от аккумуляторной батареи в дежурном режиме (при отсутствии внешних потребителей), не более |
175 мА |
| Ток потребления от аккумуляторной батареи в режиме «Пуск», «Пожар», «Тревога», не более |
185 мА |
| Масса прибора без аккумуляторной батареи, не более |
2 кг |
| Габаритные размеры прибора, не более |
325 х 260 х 90 мм |
| Степень защиты оболочкой прибора (степень защиты оболочкой при эксплуатации прибора закреплённого на ровной поверхности) |
IP20 (IP40) |
| Срок службы |
10 лет |
| Диапазон рабочих температур |
от - 30 до + 50 °С |
| Относительная влажность воздуха при +40 °С, не более |
93 % |
