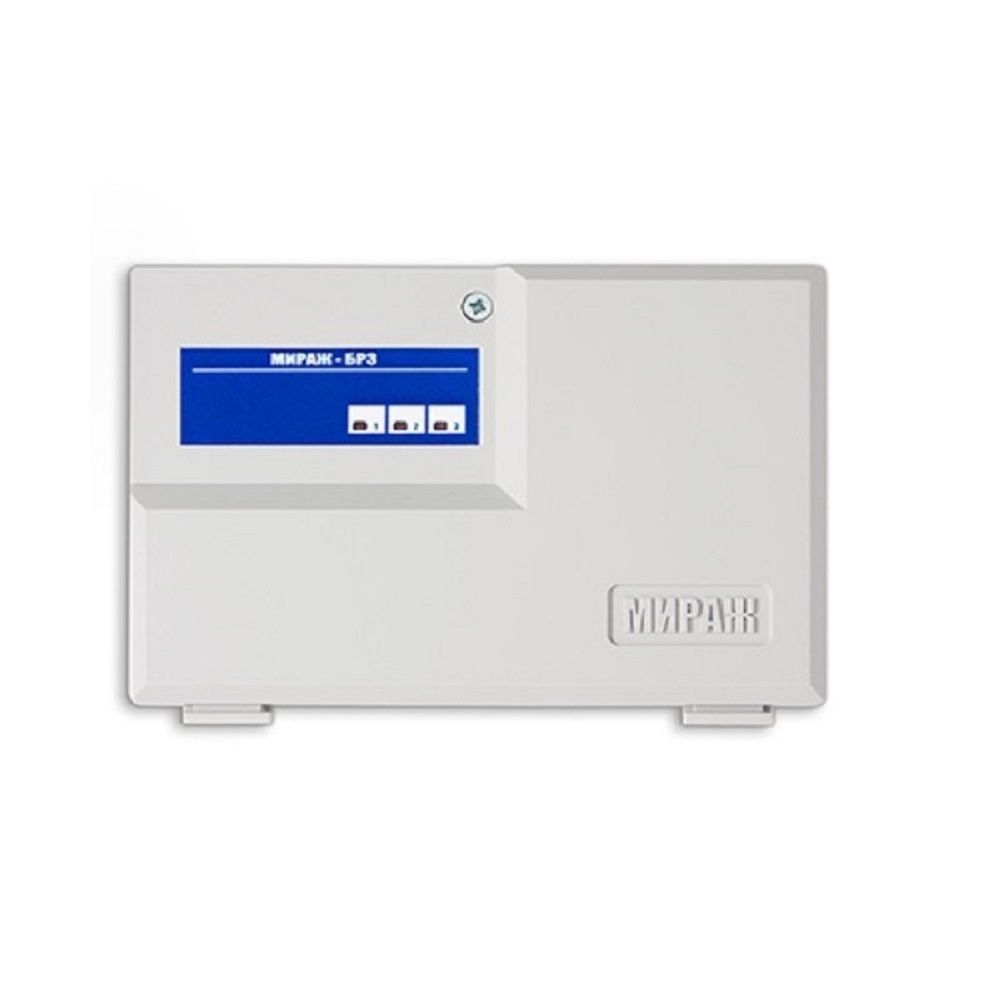

Блок реле Мираж-БР3 представляет собой 3 силовых реле, предназначенных для подключения к выходам типа «открытый коллектор» объектовых контроллеров и панелей расширения. Реле позволяют подключать к объектовому оборудованию сильноточные исполнительные устройства и управлять ими автоматически по различным тактикам или дистанционно вручную.
Блок реле может быть установлен в непосредственной близости от исполнительных устройств, что устраняет необходимость дополнительных силовых проводов. С помощью блока реле Мираж-БР3 осуществляется управление нагрузкой с током коммутации до 5 А, 220 В. Прибор выполнен в отдельном корпусе из ABS-пластика и не требует дополнительного источника питания.
Используется с контроллерами STEMAX MX810/MX820/MX830, STEMAX SX410, STEMAX SX810/820, Мираж-GSM-M8-03, Мираж-GSM-M8-04, Мираж-GSM-A4-04 и Мираж-GSM-A8-04, с сетевыми контрольными панелями Мираж-СКП12-01 и Мираж-СКП08-03.
| Количество реле управления |
3 |
| Номинальное напряжение, подаваемое на обмотки реле (контакты К1, К2, К3) |
12 В |
| Максимальный ток коммутации, переменный ток |
5 А |
| Максимальный ток коммутации, постоянный ток |
10 А |
| Максимальное напряжение коммутации, переменный ток |
250 В |
| Максимальное напряжение коммутации, постоянный ток |
30 В |
| Максимальная мощность нагрузки, переменный ток |
1200 ВА |
| Максимальная мощность нагрузки, постоянный ток |
280 ВА |
| Ток потребления при срабатывании одного реле |
0,06 А |
| Габаритные размеры |
140 x 90 x 25 мм |
| Диапазон рабочих температур |
от -40 до +55°С |
