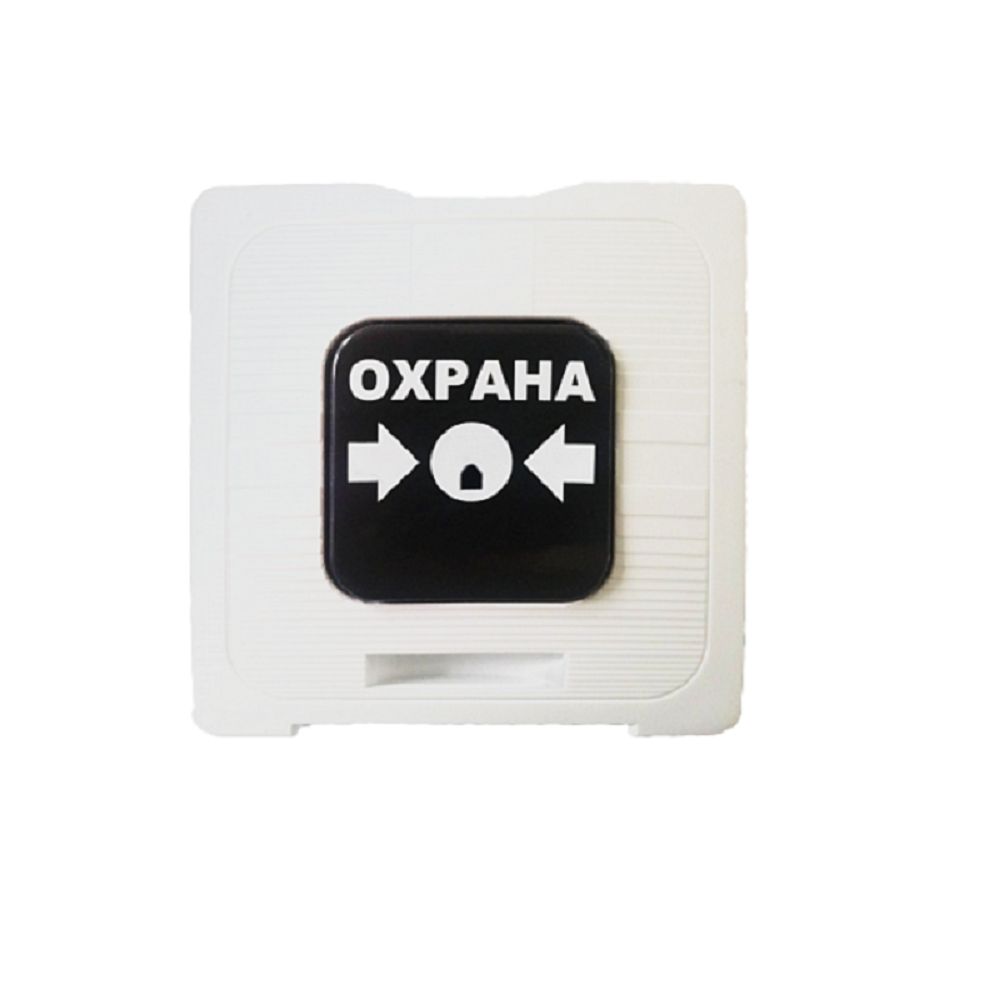

Элемент дистанционного управления ИР 513-10 исп.01 'ОХРАНА' предназначен для ручного управления различными инженерными системами с помощью нормально-замкнутых (НЗ) и нормально-разомкнутых (НР) контактов.
Элемент дистанционного управления ИР 513-10 предназначен для круглосуточной и непрерывной работы с любыми приборами и модулями, контролирующими шлейф сигнализации на замыкание либо размыкание. ИР 513-10 представляет собой устройство, осуществляющее формирование сигнала при нажатии на кнопку путем переключения «сухих контактов» перекидного типа. После нажатия на кнопку ИР остается во включенном состоянии. Снятие сигнала осуществляется возвратом кнопки в исходное положение. Для возврата кнопки в исходное положение необходимо нажать на замок (через отверстие в центре кнопки) ключом, входящим в комплект поставки, либо любым штырем диаметром не более 3 мм.
ИР 513-10 обладает следующими особенностями:
- электрическое питание для ИР не требуется;
- отсутствие светодиодной индикации;
- модифицированный механизм срабатывания;
- информация о нажатии на кнопку выдается с помощью выпадающего цветного флажка (механический индикатор), сигнализирующего о сработавшем состоянии кнопки ИР. При возврате кнопки в исходное положение флажок занимает начальную позицию.
- корпус ИР изготовлен из ударопрочного и износостойкого материала АБС;
- малые габаритные размеры и современный дизайн корпуса.
| Параметр |
Значение |
| Питание |
Не требуется |
| Коммутация напряжения переменного тока, В, не более |
125 |
| Коммутация напряжения постоянного тока, В, не более |
30 |
| Коммутируемый ток, А, не более |
1 |
| Сработка при усилии нажатия на кнопку, Н, не менее |
25 |
| Наличие выхода реле "сухой контакт" |
1 или 2 перекидных реле |
| Степень защиты оболочки |
IP31 |
| Масса, г, не более |
150 |
| Ширина, мм, не более |
88 |
| Высота, мм, не более |
85 |
| Глубина, мм, не более |
41 |
| Гарантийный срок эксплуатации, мес, не более |
24 |
| Средний срок службы, лет |
10 |
| Диапазон рабочих температур, °С |
от -40 до +60 |
исп.1 с двумя группами переключающихся контактов.
