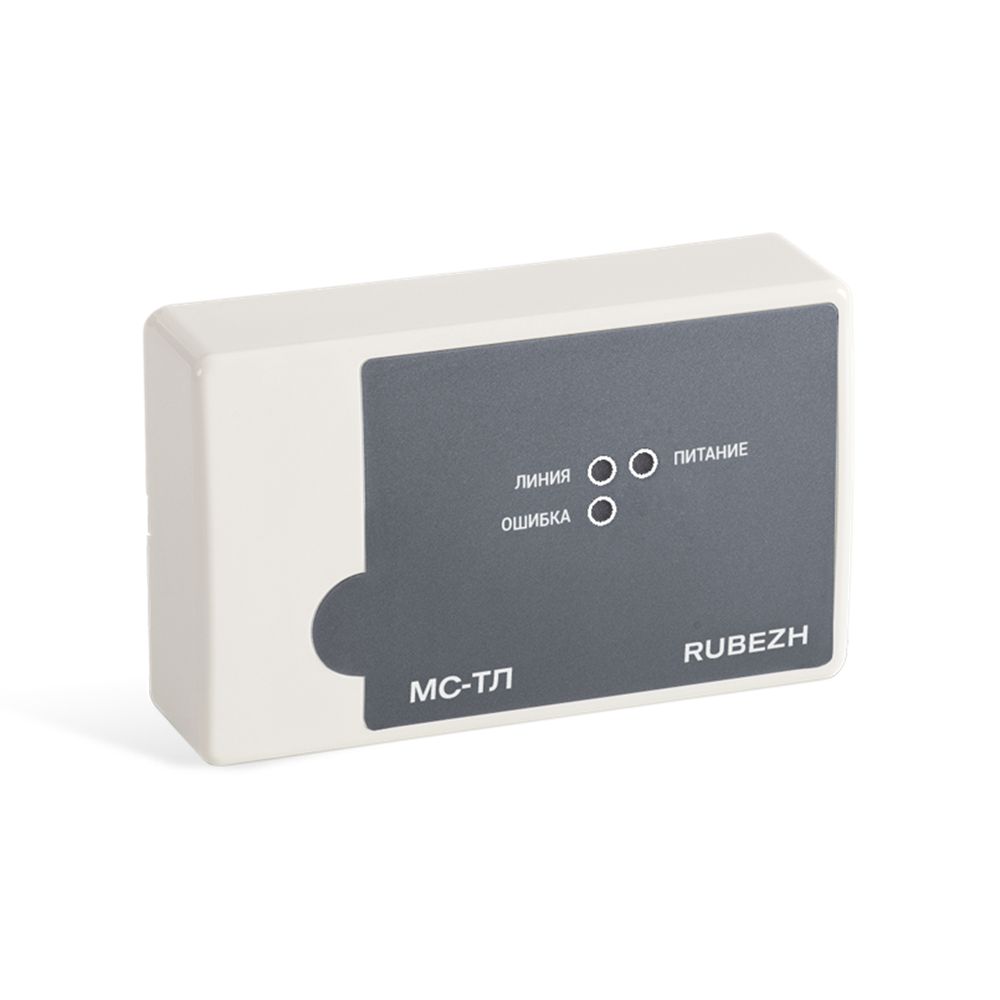

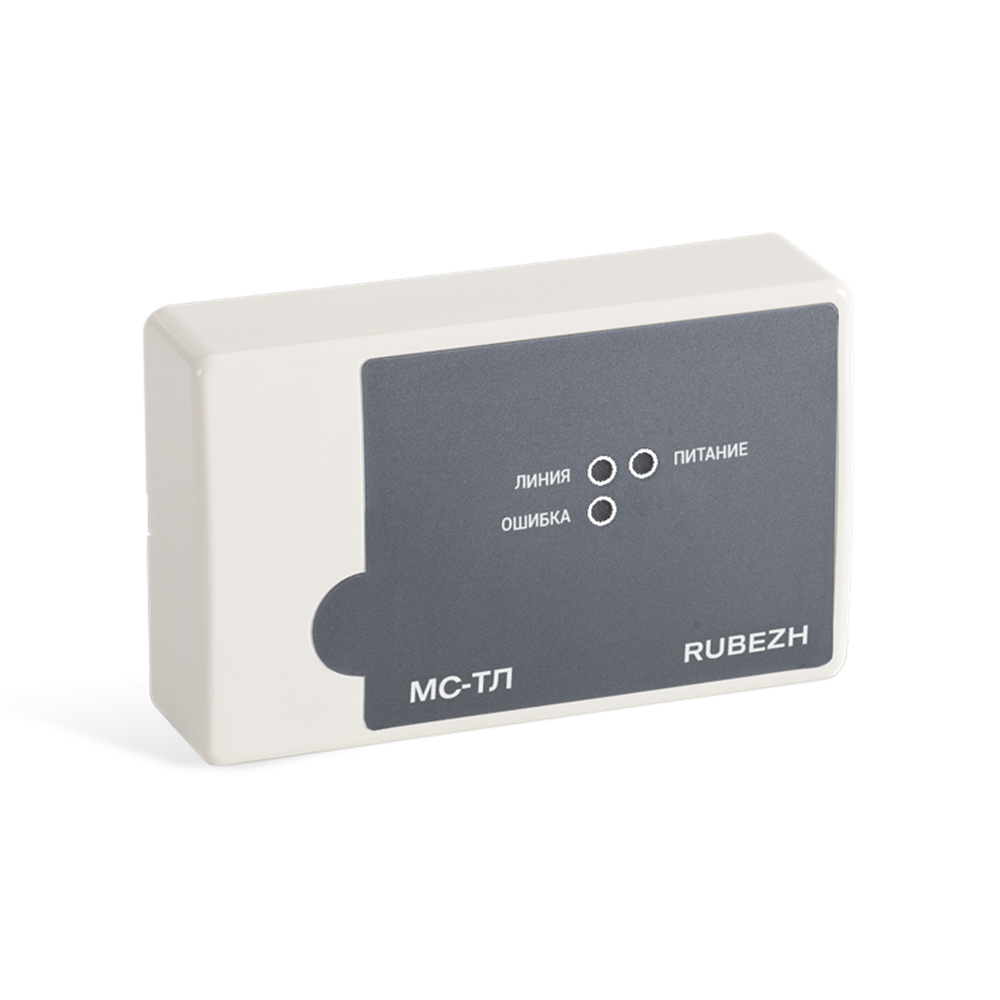

МС-ТЛ Модуль сопряжения МС-ТЛ предназначен для работы в составе адресной системы пожарной сигнализации тм Рубеж в качестве устройства передачи извещений в формате ADEMCO Contact ID посредством коммутируемых телефонных соединений.

Модуль сопряжения МС-ТЛ обеспечивает:

• подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов для приема сообщений о событиях, происходящих в системе;
• подключение в телефонную линию для передачи сообщений,полученных от ППКП тм РУБЕЖ;
• светодиодную индикацию наличия связи и режимов работы.

Устройство обеспечивает передачу извещений по четырем независимым направлениям телефонным номерам. Телефонный номер задается цифрами, буквами и служебными символами:

• цифры: 0, 19 для указания номера телефона;
• символы: W ожидание вызывного тона; T переход в режим тонального набора, p пауза 2 с, P пауза 8 с, * переключение в тональный режим.

Устройство работает на линиях с напряжением от 20 до 60 В. Постоянное напряжение в незанятой абонентской линии должно быть не менее 20 В.

Поступающие от ППКП извещения записываться в специальный журнал извещений, откуда передаются по телефонной линии по мере установления связи. Емкость журнала не менее 50 извещений. Устройство обеспечивает контроль исправности телефонной линии по наличию вызывного тона 425 Гц и/или линейного напряжения. Автоматическая периодическая посылка тестового сообщения «Исправен» по телефонной линии в заданных направлениях.
