МДУ-230-ИКЗ-R3 Модуль автоматики дымоудаления предназначен для управления приводом клапана с питанием 230В переменного тока в ручном или в автоматическом режиме с приемно-контрольного прибора.

Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж, обеспечивающим в АЛС обмен в протоколе R3. В системе модуль занимает 1 адрес.

Модуль автоматики дымоудаления МДУ-230-ИКЗ-R3 предназначен для управления следующими типами приводов клапана с напряжением питания 230В переменного тока:

• реверсивный электромеханический привод;
• электромеханический привод с возвратной пружиной;
• электромагнитный привод с ручным возвратом заслонки в нормальное положение.

Модуль автоматики дымоудаления управляет приводом при помощи подачи напряжения питания с помощью встроенного в модуль реле. Номинальное напряжение коммутации составляет 230В переменного тока величиной до 2А.

Модуль автоматики дымоудаления обеспечивает:

• подключение всех основных типов приводов, используемых с клапанами дымоудаления;
• защиту от короткого замыкания адресной линии связи;
• передачу информации о своем состоянии и состоянии подключенного привода на приемно-контрольный прибор;
• управление заслонкой клапана с приемно-контрольного прибора в автоматическом и ручном режиме;
• контроль на обрыв и короткое замыкание цепей концевых выключателей и на обрыв цепей обмоток электропривода;

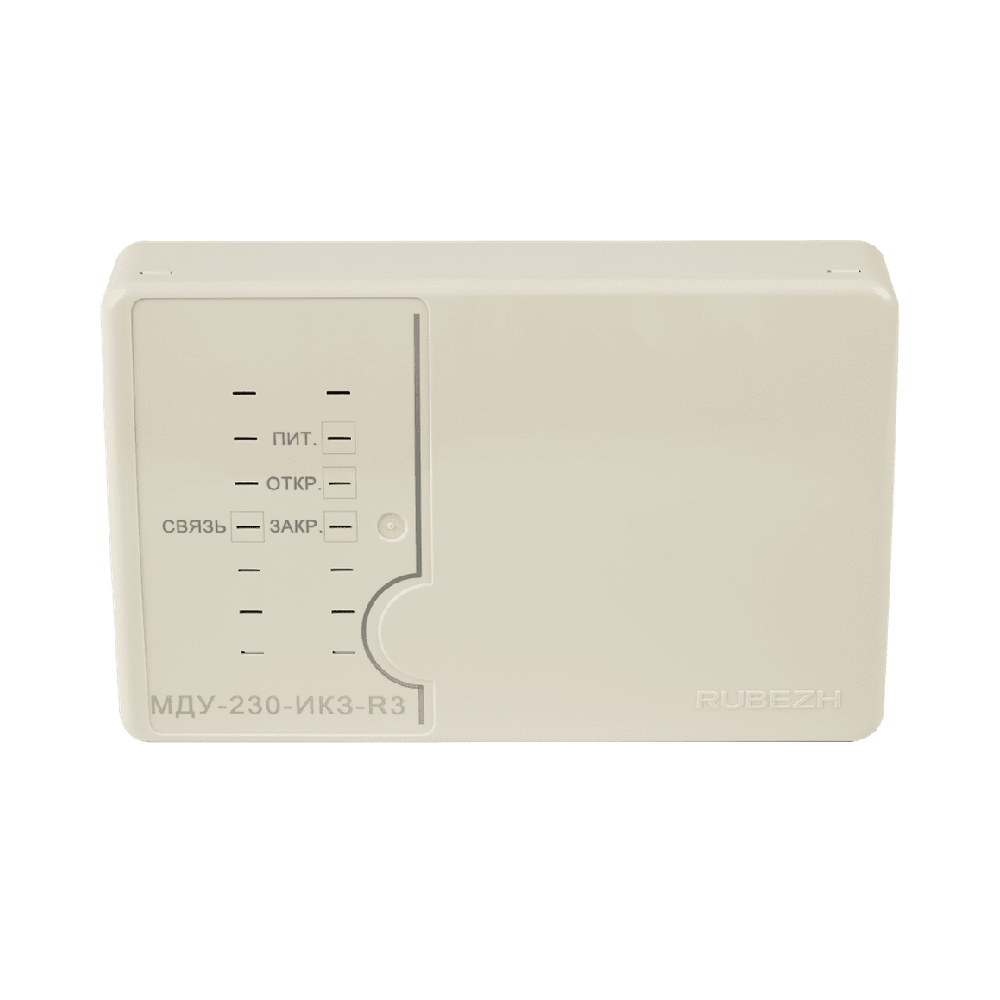

• светодиодную индикацию режимов работы, положения заслонки, наличия связи с прибором;

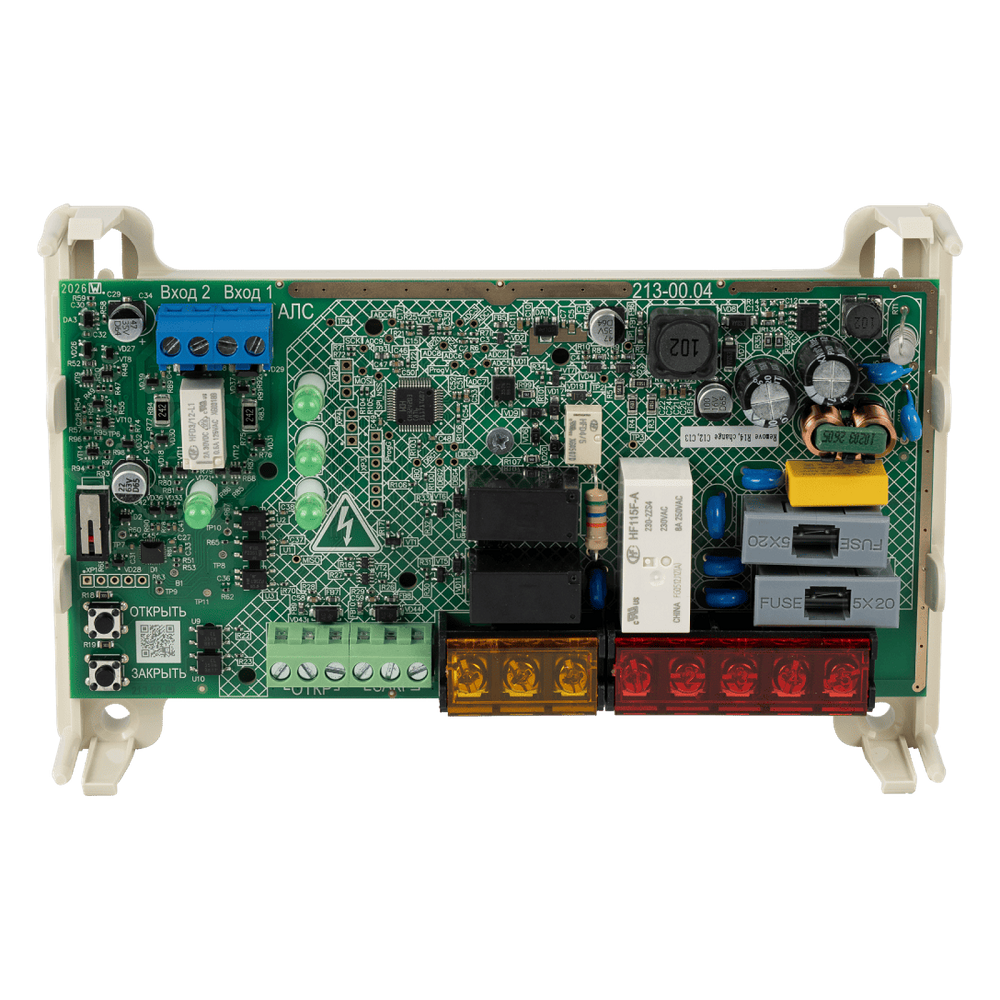

• возможность перевода заслонки клапана в нормальное и защитное положение в процессе настройки системы с помощью установленных на плате кнопок «ОТКРЫТЬ» и «ЗАКРЫТЬ».
• измерение входного напряжения основного и резервного источника питания;
• измерение температуры электронных компонентов платы;

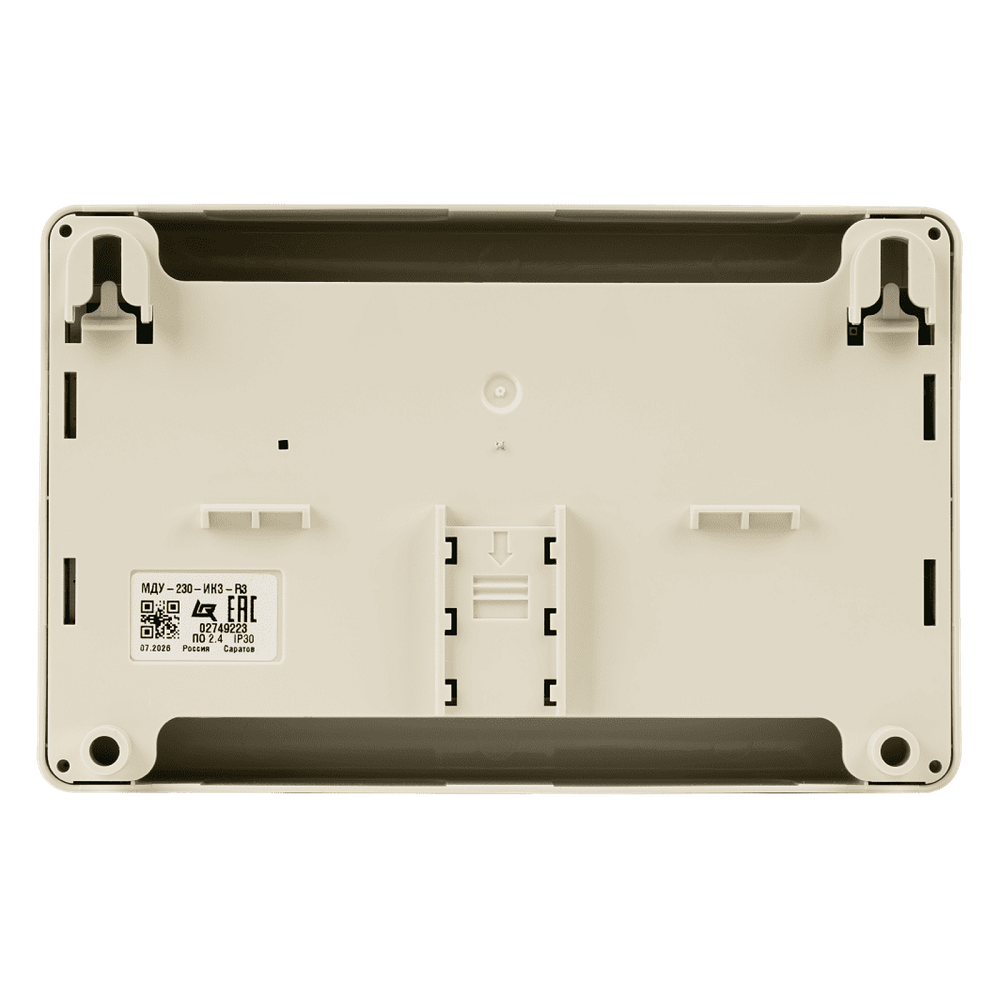

Модуль автоматики дымоудаления МДУ-230-ИКЗ-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки.
