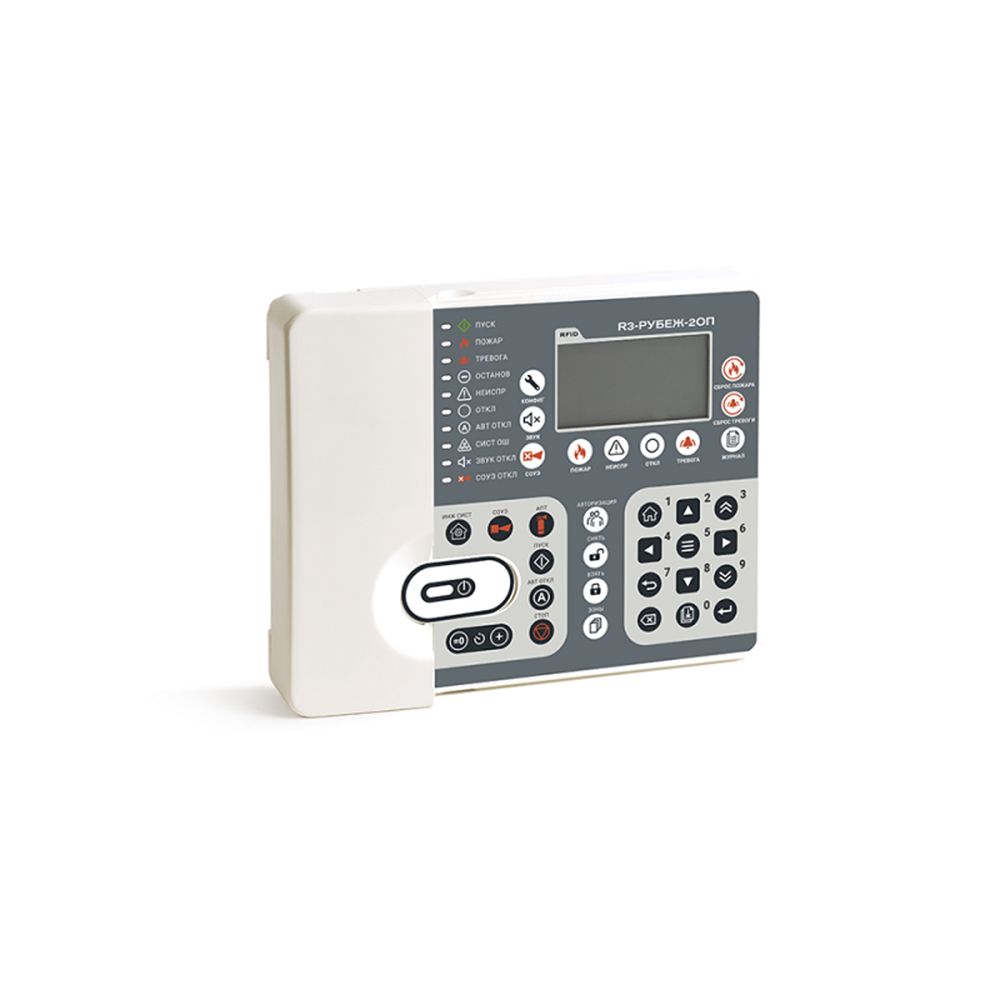

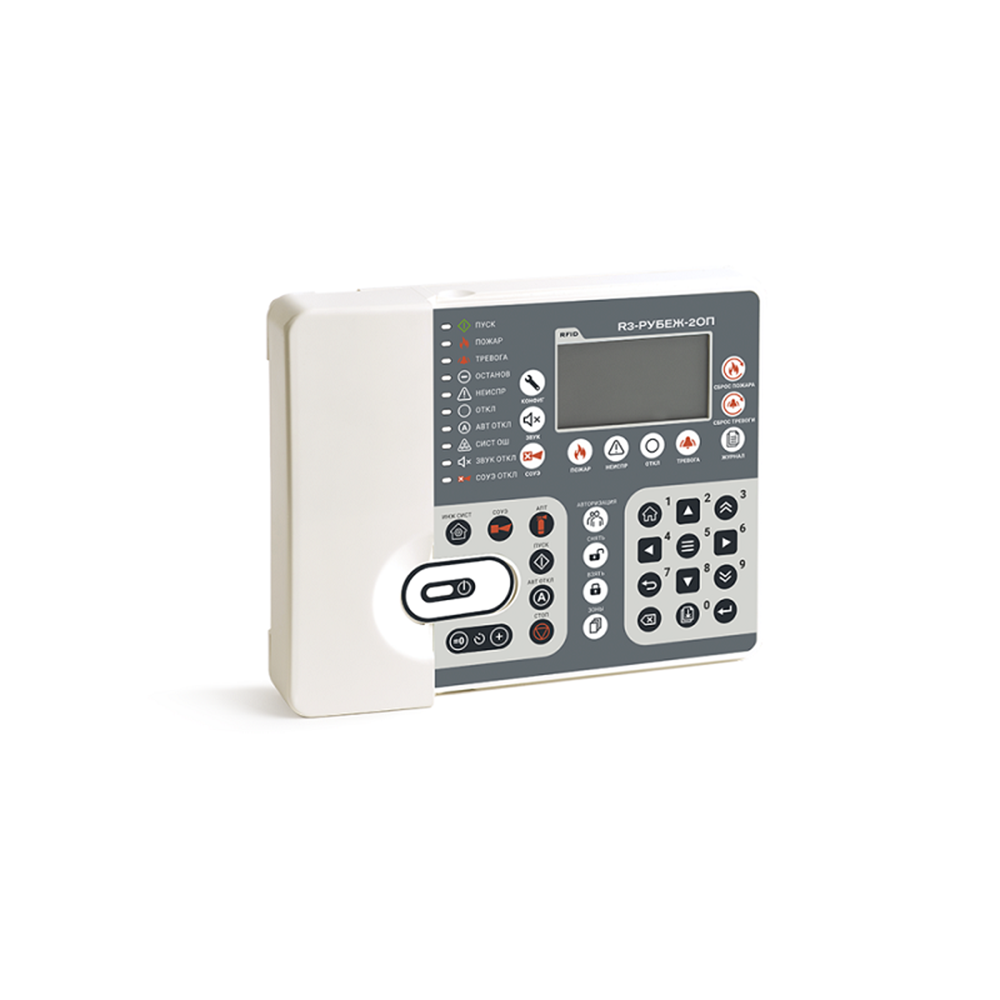

Прибор приемно-контрольный и управления R3-Рубеж-2ОП предназначен для применения в адресных системах охранной и пожарной сигнализации, пожаротушения, дымоудаления, оповещения, а также контроля доступа. На адресных приборах R3-Рубеж-2ОП можно построить распределенную адресную систему ОПС, ОС или СКУД с объединением в один кольцевой интерфейс R3-Link до 60 приемно-контрольных приборов, блоков индикации, пультов управления, модулей сопряжения и т.п.

Прибор R3-Рубеж-2ОП работает со следующими адресными устройствами:

• адресными извещателями пожарными ИП 212/101-64-PR прот.R3, ИП 212-64 прот.R3, ИП 101-29 PR прот.R3; ИП 212-164 прот.R3
• адресными извещателями пожарными ручными ИПР 513-11-А-R3 и ИПР 513-11ИКЗ-R3;
• адресными извещателями пожарными дымовыми линейными ИПДЛ-264/1 и ИПДЛ 264/2;
• адресными модулями управления клапанами дымоудаления МДУ-1 прот.R3, МДУ-1С прот.R3;
• адресными модулями речевого оповещения МРО-2М прот.R3;
• приборами управления оповещением пожарными Sonar SPM
• адресными световыми и светозвуковыми оповещателями ОПОП 1-R3, ОПОП 124-R3;
• адресными модулями управления пожаротушением МПТ-1 прот.R3;
• адресными пожарными метками АМП-4 прот.R3;
• адресными метками АМ-1 прот.R3 и АМ-4 прот.R3;
• изоляторами адресных шлейфов ИЗ-1 прот.R3;
• адресными релейными модулями РМ-1 прот.R3, РМ-4 прот.R3, РМ-1К прот.R3, РМ-4К прот.R3;
• радиоканальными удлинителями адресной линии связи КРК-4-БС прот.R3;
• адресными конвертерами протокола АКП-1 прот.R3;
• адресными шкафами управления насосом/вентилятором ШУН/В прот.R3;
• адресными шкафами управления электроприводной задвижкой ШУЗ прот.R3;
• адресными резервированными источниками питания ИВЭПР 12/2 RSR прот.R3, ИВЭПР 12/3,5 RSR прот.R3, ИВЭПР 12/5 RSR прот.R3;
• модулями контроля доступа МКД-2 прот.R3;
• интерфейсными модулями ИМ-1 прот.R3;
• адресными охранными извещателями звуковыми ИО32920-2, объемными ИО 30920-2 и ИО 40920-2, магнитоконтактными ИО 10220-2;
• адресными изоляторами шлейфа ИЗ-1 прот.R3;
• адресными охранными извещателями.

Основные функции прибора R3-Рубеж-2ОП:

• прием сигналов от адресных устройств по адресной линии связи;
• включение выносных приборов сигнализации при возникновении тревоги и пожара;
• управление системами пожаротушения и дымоудаления, речевого оповещения на охраняемом объекте;
• управление системой контроля и управления доступом;
• автоматический контроль целостности АЛС и исправности адресных устройств;
• управление исполнительными устройствами и сценариями других приборов R3-Рубеж-2ОП, находящихся в одном интерфейсе R-Link.
• символьная индикация принимаемых сигналов;
• светозвуковая индикация сигнализация режимов работы;
• обмен данными по интерфейсу USB с компьютером.

Прибор контролирует адресные устройства по 2-м адресным линиям связи (АЛС) и позволяет работать с радиальными, кольцевыми, древовидными АЛС. Общая длина каждой АЛС не более 3000 м. Имеется контроль АЛС на КЗ, обрыв, перегрузку, контроль исправности устройств в АЛС.

В приборе имеется возможность создания до 500 охранных или пожарных зон.

Постановка/снятие с охраны с помощью Proximity карт стандарта Em-Marin.

Автоматическое включение светозвукового и речевого оповещений при различных событиях в системе.

Регистрирование всех происходящих в приборе событий, отображение состояния охранных и пожарных зон на экране прибора ("пожар", "тревога", "неисправность"). События с одного прибора R3-Рубеж-2ОП на другие аналогичные приборы R3-Рубеж-2ОП по интерфейсу R-Link не передаются и не отображаются на их экранах.

Разграничение полномочий по взятию/снятию с охраны с помощью задания уровня доступа.
Прибор R3-Рубеж-2ОП имеет 2 ввода питания 12 В или 24 В.

В приборе имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журнала событий. Для привязки событий ко времени имеются часы реального времени с независимым питанием от литиевой батарейки.

Прибор ведет журналы на 10240 пожарных и 500 охранных событий, в которых фиксируется информация о типе события, его дате, времени, адресе шлейфа и устройства. Все события фиксируются в энергонезависимой памяти и могут быть прочитаны с помощью клавиатуры и дисплея, расположенных на лицевой стороне прибора. Запись осуществляется в кольцевой буфер.

Прибор имеет возможность организации системы контроля и управления доступом на 15000 пользователей на систему.

Наличие в системе адресных охранных извещателей позволяет организовать охранную сигнализацию с определением зоны нарушения с точностью до помещения и адреса извещателя.

Конфигурация приборов в процессе инсталляции и конфигурация работы системы пожарной сигнализации выполняется с персонального компьютера с помощью ПО «FireSec Администратор».

После конфигурирования адресный охранно-пожарный прибор R3-Рубеж-2ОП может управлять системой автономно.

Для более наглядного представления информации об охраняемом объекте и осуществления мониторинга всей системы может применяться компьютер с установленным ПО «FireSec Оперативная задача». Приобретается отдельно.

Прибор работает в соответствии с базой адресных устройств, записанных в него с помощью ПО «FireSec Администратор».

Подключение одного прибора к компьютеру можно производить при помощи преобразователя интерфейсов R3-МС либо USB-кабеля. Подключение к компьютеру системы, состоящей из нескольких приборов, осуществляется через модули сопряжения R3-МС или R3-МС-Е.

Для организации распределенной системы пожарной сигнализации и системы пожаротушения применяются схемы с объединением в один интерфейс R3-Link до 60 адресных приемно-контрольных приборов и выводом информации на компьютер. Схема построения такой системы приведена на следующем рисунке:
