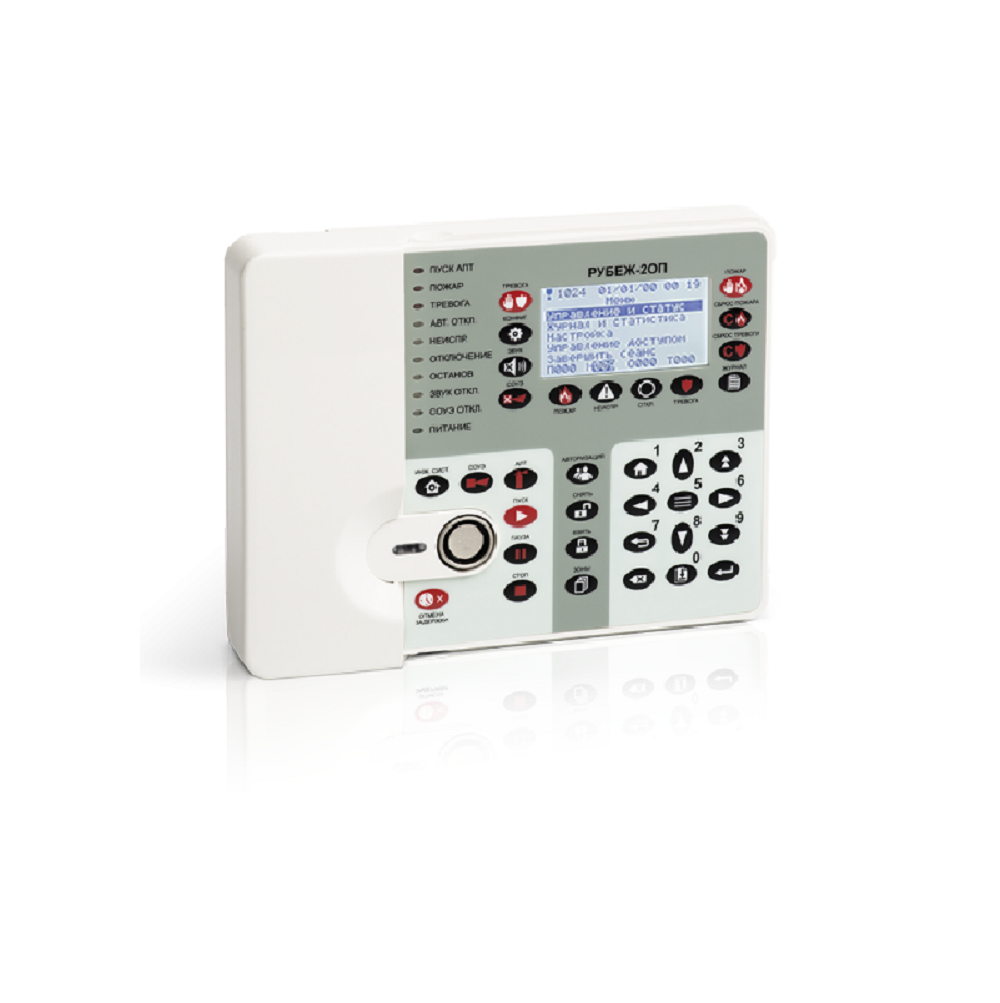

Прибор приемно-контрольный и управления охранно-пожарный адреcный «РУБЕЖ-2ОП» прот. R3 предназначен для применения в адресных системах охранной и пожарной сигнализации, пожаротушения, дымоудаления, оповещения. На охранно-пожарных адресных приборах «РУБЕЖ-2ОП» прот. R3 можно построить распределенную адресную систему ОПС с объединением в сеть до 60 панелей.
Паспорт
Руководство
Схема подключения
| Напряжение питания |
12 В DC |
Собственный ток потребления прибора (без учета выходов 3 и 4), не более
Ток, потребляемый прибором, при подключении 500 адресных устройств, не более |
0,4 А
1А |
Выходные характеристики встроенного реле 1:
коммутация напряжения постоянного/переменного тока
максимальный коммутируемый ток |
30/250 В
3 А |
Выходные характеристики встроенных реле 2 и 3:
коммутация напряжения постоянного или переменного тока
максимальный коммутируемый ток |
125 В
0,1 А |
Выходные характеристики встроенных выходов 4 и 5:
выходное напряжение постоянного тока
максимальный ток нагрузки выхода |
U вых. = U пит. - 1
300 мА |
Количество внешних интерфейсов для обмена и программирования:
типа RS-485
типа USB |
1
1 |
| Количество АЛС, подключаемых к прибору |
2 |
Длина: АЛС, не более
кабеля интерфейса RS485, не более
кабеля интерфейса USB |
3000 м
1000 м
до 3 м |
| Максимальное количество адресных устройств, подключаемых к одной АЛС |
250 |
| Максимальное количество зон в приборе, не более |
500 |
| Напряжение на выходных клеммах АЛС |
от 24 до 36 В |
| Габаритные размеры прибора, не более |
200х160х50 мм |
| Масса, не более |
1 кг |
| Рабочий диапазон температур |
от 0 до плюс 55°С |
