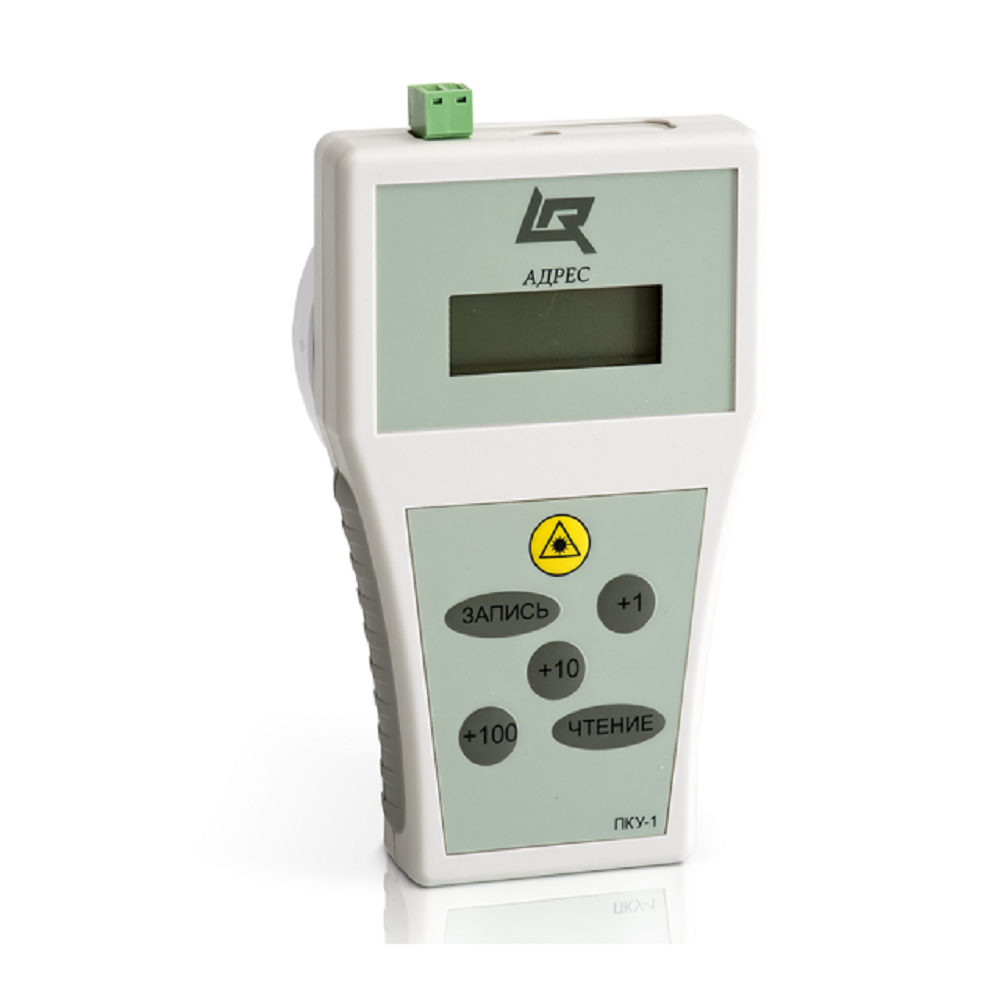

Программатор адресных устройств ПКУ-1 прот. R3 служит для установки, просмотра и изменения адресов адресных устройств: извещателей пожарных дымовых ИП 212-64 прот.R3, тепловых ИП 101- 29-PR прот.R3, комбинированных ИП 212/101-64- PR прот.R3, ручных ИПР 513-11 прот.R3, адресных меток АМ-1, АМ-4 прот.R3, релейных модулей РМ-1, РМ-4 прот.R3, а так же любых других АУ прот.R3.

ПКУ-1 прот.R3 представляет собой малогабаритное переносное устройство с автономным питанием (4 батареи типа ААА).

Программатор ПКУ-1 прот.R3 обеспечивает:

• просмотр и изменение адреса устройства;
• тестирование извещателей с помощью лазерного тестера.

Для подключения адресных пожарных извещателей в конструкции программатора предусмотрена розетка.

Подключение других адресных устройств производится с помощью установленного в верхней части ПКУ-1 прот.R3 клеммника.

Для включения питания программатора необходимо нажать и удерживать 2 секунды любую клавишу на клавиатуре.

Автоматическое отключение питания через 20 секунд, если адресное устройство не подключено. Автоматическое выключение программатора через 60 секунд после последнего нажатия на клавишу, если адресное устройство подключено.

Для установки нового параметра адресного устройства необходимо:

• подключить к розетке программатора адресное устройство;
• нажать на кнопку «Чтение»;
• с помощью клавиш «+1», «+10», «+100» необходимо задать адрес устройству;
• Завершить адресацию устройства нажав на клавишу записать.

Адрес любого адресного устройства состоит из двух частей:

• первая часть номер АЛС приемно-контрольного прибора. Эта цифра устанавливается автоматически при подключении адресного устройства в соответствующую АЛС прибора.
• вторая часть номер устройства в шлейфе, от 1 до 250.

Например, извещатель с номером 15, подключенный к АЛС1 приемно-контрольного прибора, будет иметь адрес: 1.15.
