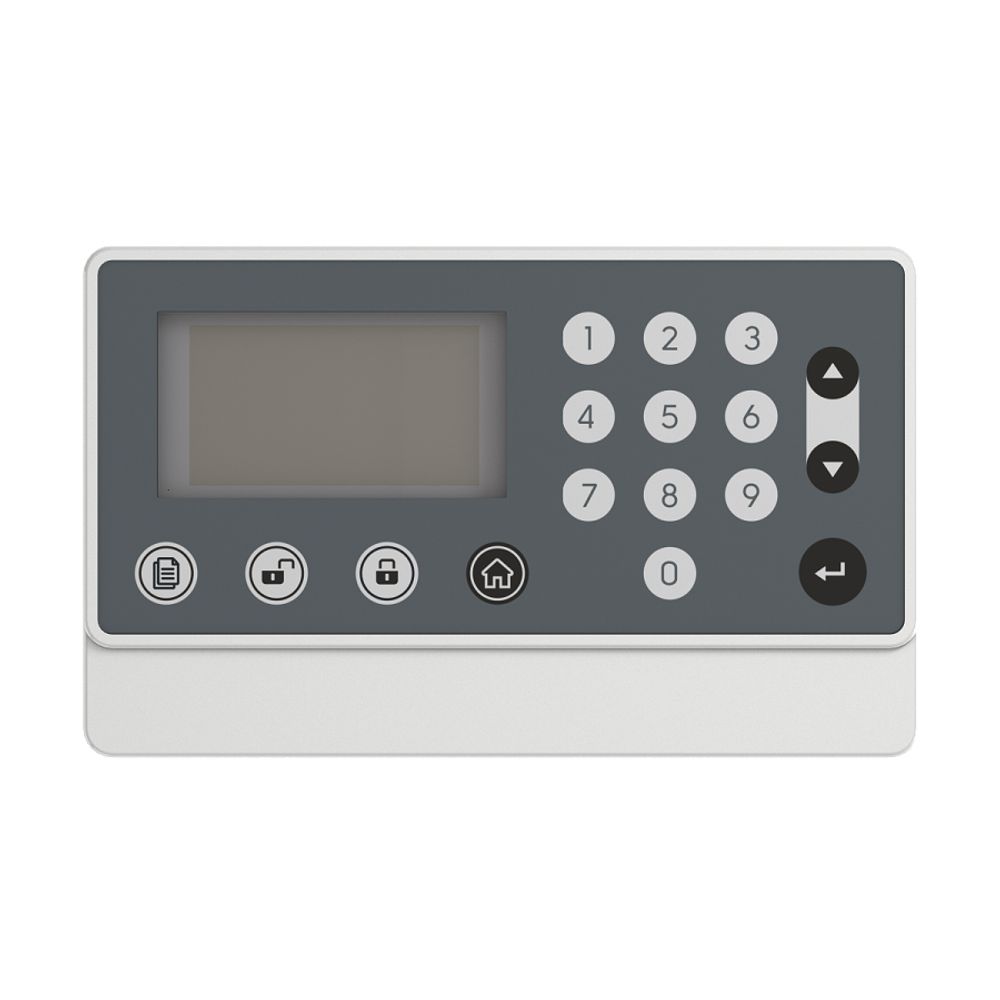

Пульт управления охранными зонами «ПУОЗ-R3» предназначен для постановки и снятия охранных зон. «ПУОЗ-R3» работает под управлением приемно-контрольного прибора «R3-Рубеж-2ОП» или контроллера адресных устройств «R3-Рубеж-КАУ2».
Пульт управления охранными зонами подключенный к приемно-контрольному прибору Рубеж управляет охранными зонами только того прибора, в АЛС которого он подключен.
Для управления требуется авторизация, которая производится с помощью набора пароля на клавиатуре или прикладывания карты формата Em-Marine к встроенному считывателю.
Пульт позволяет не только управлять охранными зонами, доступными для пользователя после его авторизации картой или паролем, но и просматривать их состояния поставлена, снята, неисправность, тревога, невзятие. Также доступно включение/выключение сценариев управления прибора Рубеж по прикладыванию карты к считывателю пульта.
Пульт подключается в АЛС прибора Рубеж и занимает один адрес.
Питание и информационный обмен прибора осуществляется по адресной линии связи. Допускается подключение к АЛС без учета полярности.
ПУОЗ при работе непрерывно осуществляет самодиагностику, формирует и передает в прибор сообщения:
- вскрытие корпуса при снятии защитной крышки;
- неисправность напряжения питания при отклонении напряжения на вводе питания ниже 10,2 В или выше 28,8 В;
- отрыв от стены при снятии ПУОЗ с места крепления.
Руководство по эксплуатации
| Параметр |
Значение |
| Питание |
от АЛС |
| Напряжение питания, В |
от 10,2 до 28,8 |
| Рабочий диапазон температур |
от -10 до +55 °С |
| Ток потребления от источника постоянного тока при напряжении 12В/24В, не более |
60 мА / 35 мА |
| Степень защиты оболочки |
IP30 |
| Масса, кг, не более |
0.15 |
| Ширина, мм, не более |
170 |
| Высота, мм, не более |
104 |
| Глубина, мм, не более |
29 |
| Средний срок службы, лет |
10 |
