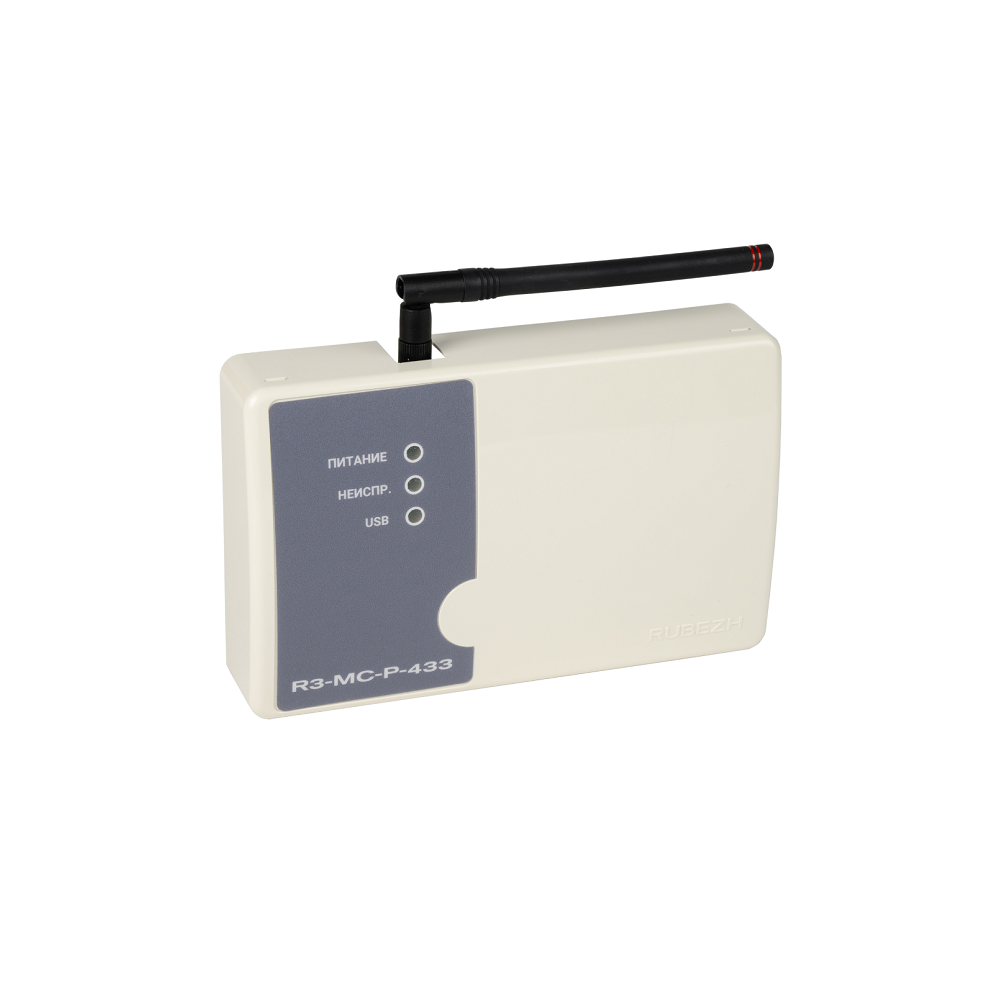

Радиоудлинитель R3-МС-Р-433 предназначен для передачи интерфейса R3-Link по радиоканалу по несущей частоте 433 МГц. R3-МС-Р используется с приборами «R3-Рубеж-2ОП», контроллерам адресных устройств «R3-Рубеж-КАУ2», блоком индикации и управления «R3-Рубеж-БИУ», пультом дистанционного управления «R3-Рубеж-ПДУ», пультом дистанционного управления системы пожаротушения «R3-Рубеж-ПДУ-ПТ», модулем сопряжения «R3-МС».

R3-MC-Р доступен в двух частотных версиях: 433 МГц и 868 МГц. Выбор конкретной модели зависит от радиочастотных условий на объекте эксплуатации.

R3-МС-Р выполняют функции:

• - организации подсети c кольцевым интерфейсом R3-Link;
• - передачи данных протокола R3-Link по радиоканалу;
• - объединения в одну сеть до 2 кольцевых интерфейсов R3-Link (подсетей), территориально удаленных друг от друга.

Конфигурирование R3-МС-Р осуществляется через ПО FireSecNT.

Конфигурирование системы с применением радиоудлинителя позволяет осуществлять ветвление интерфейса R3-Link, при котором радиоудлинитель на стороне, подключаемой к компьютеру, способен производить обмен данными по радиоканалу с несколькими радиоудлинителями, являющимися не только продолжениями, но и ответвлениями интерфейса. При этом следует учитывать, что адресное поле компьютера имеет ограничение - суммарное количество приборов и устройств, подключенных к нему по интерфейсу R3-Link, не должно превышать 60.

В комплект поставки с радиоудлинителем входит съемная штыревая малогабаритная антенна, рассчитанная на дальность связи до нескольких десятков метров.

На лицевой стороне расположены светодиодные индикаторы, предназначенные для отображения текущего состояния радиоудлинителя.
