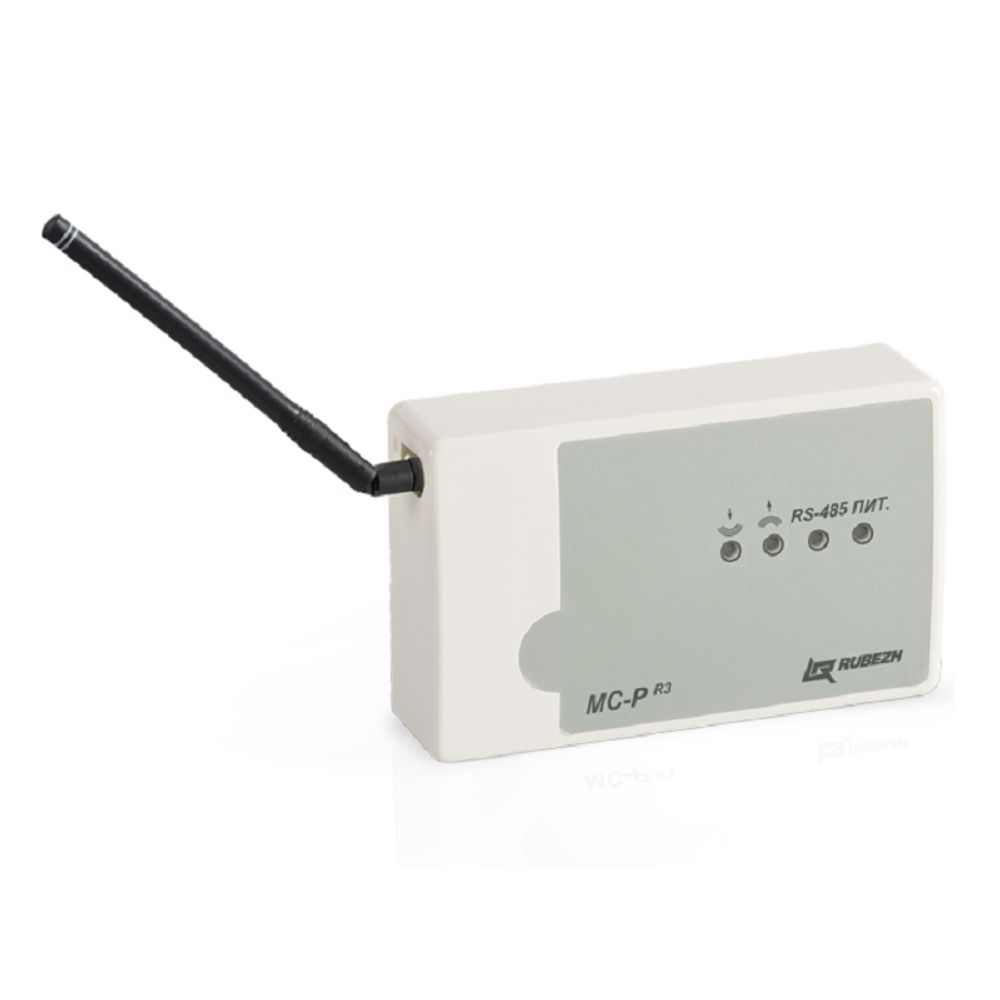

МС-Р Радиоудлинитель интерфейса представляет собой цифровое электронное устройство, предназначенное для удлинения линии интерфейса RS-485 и передачи ее по радиоканалу.
Инструкция
Паспорт
Удлинение линии RS-485 реализуется с помощью пары сконфигурированных радиоудлинителей.

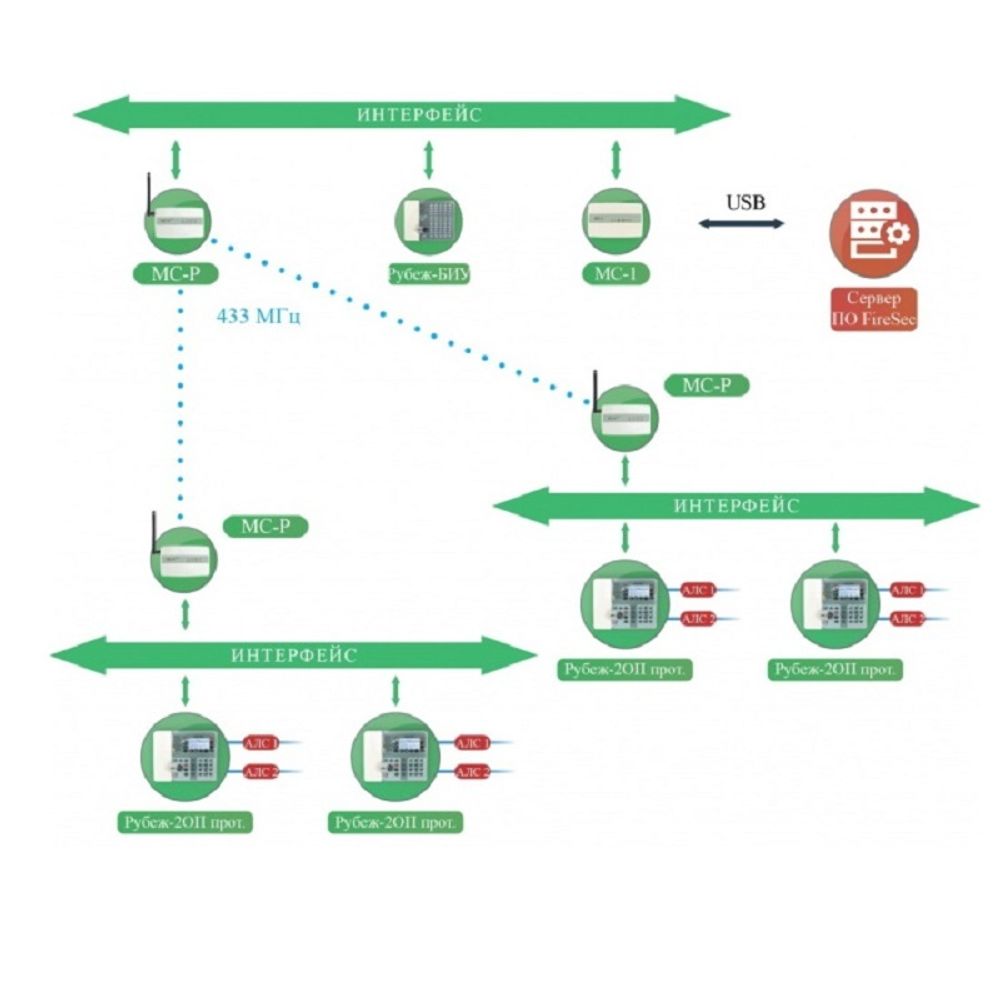

Конфигурирование системы с применением радиоудлинителя позволяет осуществлять ветвление интерфейса RS-485, при котором радиоудлинитель на стороне, подключаемой к компьютеру, способен производить обмен данными по радиоканалу с несколькими радиоудлинителями, являющимися не только продолжениями, но и ответвлениями интерфейса. При этом следует учитывать, что адресное поле компьютера имеет ограничение суммарное количество приборов и устройств, подключенных к нему по интерфейсу RS-485, не должно превышать 60.
В комплект поставки с радиоудлинителем входит штыревая малогабаритная антенна, рассчитанная на дальность связи до нескольких десятков метров.
Антенна является съемной и при необходимости обеспечения большей длины передачи, антенну необходимо заменить.
На лицевой стороне расположены светодиодные индикаторы, предназначенные для отображения текущего состояния радиоудлинителя.
Светодиодный индикатор Питание:
- при подключении питания светится постоянно.
Светодиодный индикатор RS-485:
- при отсутствии обмена с ППКП не светится;
- при наличии обмена с ППКП мигает с частотой обмена.
Светодиодный индикатор ПЕРЕДАЧА:
- при отсутствии передачи данных по радиоканалу не светится;
- при передаче данных по радиоканалу светится постоянно.
Светодиодный индикатор ПРИЕМ:
- при отсутствии приема данных по радиоканалу не светится;
- при приеме данных по радиоканалу светится постоянно.
