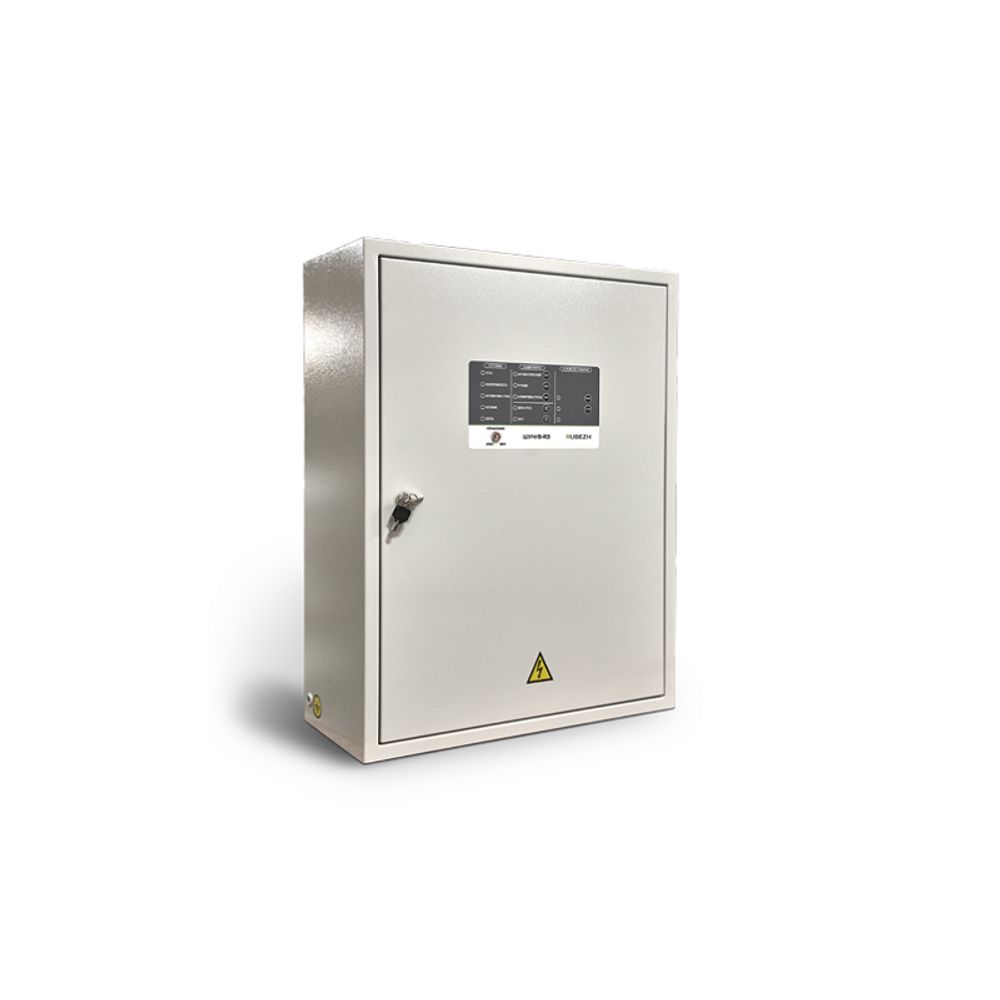

ШУН/В-3-03-УК15-R3 предназначен для управления работой электродвигателя вентилятора приточной вентиляции (подпором воздуха) и двухступенчатым (одноступенчатым) калорифером подогрева воздуха в системе противопожарной защиты использующей протокол обмена RS-R3.

Работа ШУ в режиме управления электродвигателем не отличается от работы обычного ШУН/В (без дополнительной функции управления калорифером). ШУН/В-УК-.R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 45 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.

ШУН/В-УК-R3 реализует следующие функции:

• Включения и отключения электродвигателя вентилятора по командам от прибора «Рубеж-2ОП прот.R3»;
• Включения и отключения электродвигателя вентилятора по командам ручного управления с кнопок на панели ШУ или кнопок дистанционного управления;
• Контроля температуры приточного воздуха и включения, при необходимости, ТЭНов управления калорифером;
• Контроля исправности электропитания, основных электрических цепей ШУ, цепей входных сигналов от датчиков, цепи питания электродвигателя и ТЭН на обрыв;
• Световой индикации режимов работы и состояния ШУН/В-УК-R3.

ШУН/В прот.R3 может находиться в следующих режимах управления:

• «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
• «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.
• «Отключен», когда контактор обесточен и пуск электродвигателя невозможен.

Шкаф управления насосом или вентилятором ШУН/В-УК-R3, в зависимости от исполнения, может иметь следующие обозначения:

1 Назначение: ШУ - шкаф управления Н/В насос/вентилятор. ШУН/В-УК-R3 управляет только вентилятором.

2 Тип электросети: О однофазная переменного тока 230 В, при отсутствии индекса - трехфазная переменного тока 400 В.

3 Мощность электродвигателя, кВт:

4 Силовые элементы автоматики:

• 03 производитель Dekraft, без теплового расцепителя;

5 Дополнительные функции: УК управление калорифером.

6 Мощность калорифера:

• 6 от 1 до 6 кВт;
• 15 от 6,1 до 15 кВт;
• 30 от 15,1 до 30 кВт;
• 45 от 30,1 до 45 кВт.

7 Работа в адресной системе: R3 для подключения в АЛС приборов протокола R3.

Шкафы управления насосом или вентилятором ШУН/В-R3 выпускаются в следующих исполнениях:
