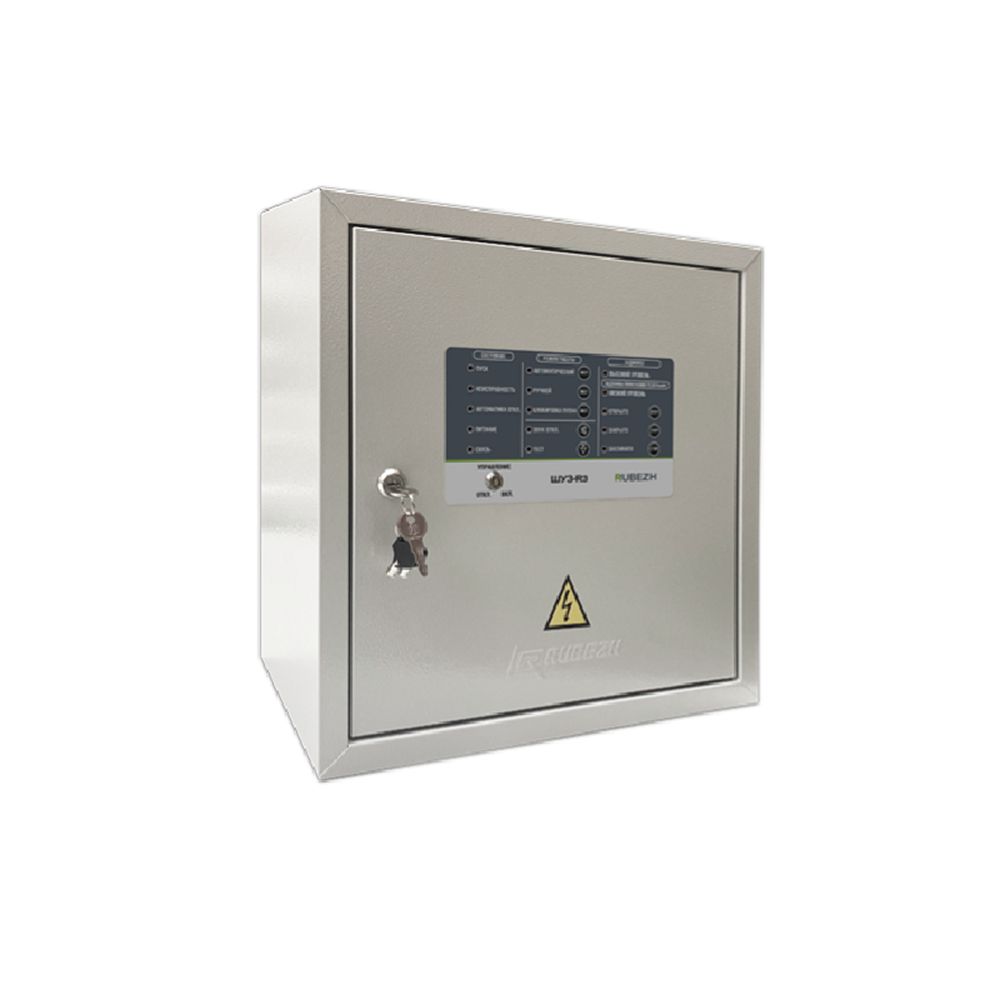

ШУН/В-3,0-03-R3 Шкаф управления пожарный адресный
Шкаф управления пожарный ШУН/В прот.R3 предназначен для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления в адресных системах под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3 или автономно.
ШУН/В прот.R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.
ШУН/В прот.R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.
В зависимости от назначения ШУН/В прот.R3 может выполнять функции управления работой:
- пожарного насоса;
- дренажного насоса;
- жокей-насоса;
- вентилятора.
Технические характеристики:
- Рабочее напряжение сети
230 (+23/-35) В
400 (+40/60) В
- Номинальная частота 50 ±1 Гц
- Собственная потребляемая мощность от сети, не более 100 ВА
- Тип системы заземления (выбирается при помощи перемычки) TN-C/ТN-S
- Степень защиты оболочки IP 31 (IP 54 по требованию заказчика)
- Габаритные размеры:
ШУН/В прот.R3 мощностью от 0,18 до 45 кВт 510 х 410 х 250 мм
ШУН/В прот.R3 мощностью от 55 до 110 кВт 810 х 660 х 270 мм
ШУН/В прот.R3 мощностью от 132 до 185 кВт 450 х 600 х 1600 мм
ШУН/В прот.R3 мощностью от 220 до 250 кВт 450 х 800 х 1600 мм
- Масса, не более:
ШУН/В прот.R3 мощностью от 0,18 до 15 кВт 12 кг
ШУН/В прот.R3 мощностью от 18 до 45 кВт 17 кг
ШУН/В прот.R3 мощностью от 55 до 110 кВт 45 кг
- Средний срок службы, не менее 10 лет
- Рабочий диапазон температур от 0 до +55°С
