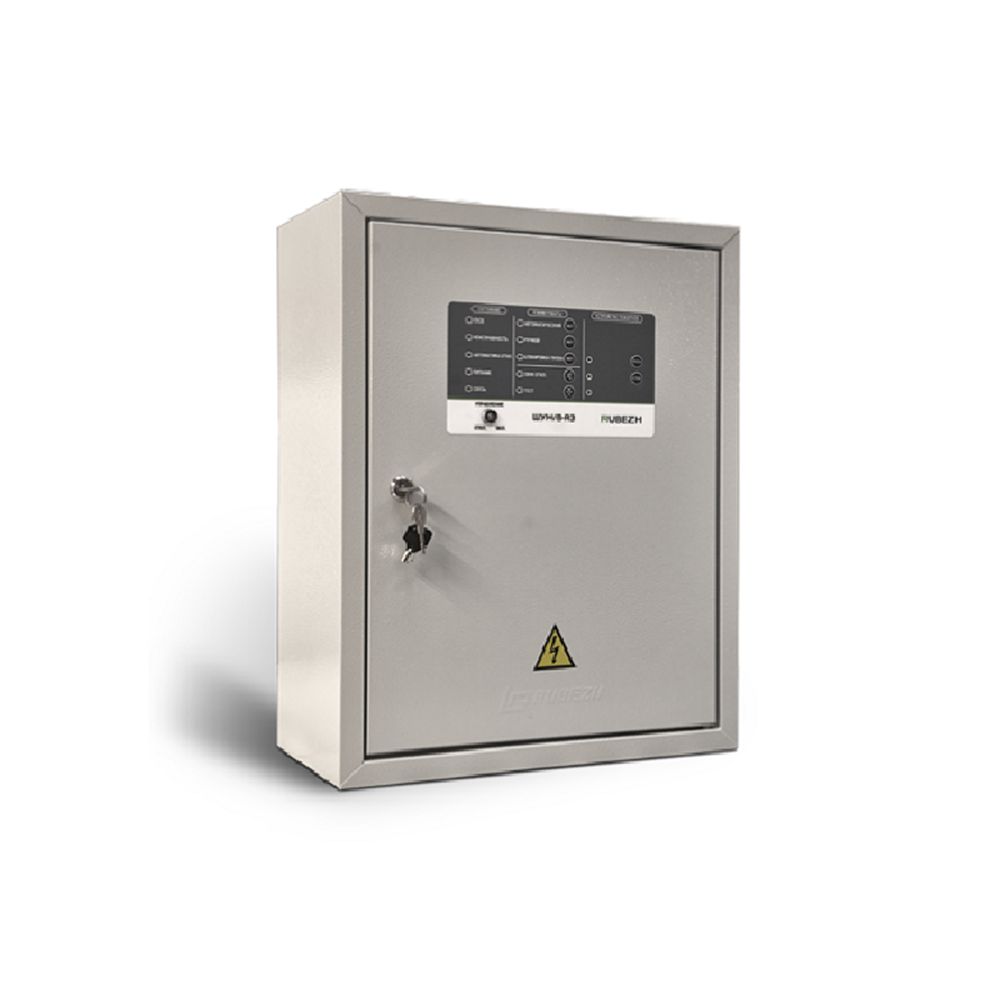

ШУН/В-30-03-R3 Шкаф управления адресный предназначен для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления в адресных системах под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3 или автономно.

ШУН/В-R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.

ШУН/В-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.

Шкафы управления ШУН/В-R3 выпускаются в различных исполнениях. В шкаф могут устанавливаться силовые элементы автоматики Dekraft, Schneider Electric или ABB. Кроме этого, есть исполнения шкафов с дополнительно установленными внутрь шкафа устройствами плавного пуска УПП или частотными преобразователями ПЧ. От варианта комплектации шкафа будет зависеть его условное обозначение.

В зависимости от назначения ШУН/В-R3 может выполнять функции управления работой:

• пожарного насоса;
• дренажного насоса;
• жокей-насоса;
• вентилятора.

ШУН/В-R3 реализует следующие функции:

• контроль наличия и параметров электропитания на вводе сети;
• контроль исправности основных цепей электрической схемы прибора;
• контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание;
• контроль силовой цепи питания двигателя;
• местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
• передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
• управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.

ШУН/В-R3 может находиться в следующих режимах управления:

• «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
• «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп. -«Отключен», когда контактор обесточен и пуск электродвигателя невозможен.

Шкаф управления насосом или вентилятором ШУН/В-R3, в зависимости от исполнения, может иметь следующие обозначения:

1 Назначение: ШУ - шкаф управления Н/В насос/вентилятор.
2 Тип электросети: О однофазная переменного тока 230 В, при отсутствии индекса - трехфазная переменного тока 400 В.
3 Мощность электродвигателя, кВт:
4 Силовые элементы автоматики:

• 00 производитель Dekraft;
• 01 производитель Schneider Electric;
• 03 производитель Dekraft или EKF, без теплового расцепителя;

5 Дополнительные функции: УПП устройство плавного пуска; ПЧ преобразователь частоты.

6 Работа в адресной системе: R3 для подключения в АЛС приборов протокола R3.

Шкафы управления насосом или вентилятором ШУН/В-R3 выпускаются в следующих исполнениях:
