С-2000-СП4/220, Адресный блок для управления приводом (дымоудаления и т.п.) с рабочим напряжением 220 В
Блок сигнально-пусковой адресный предназначен для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов, и иных исполнительных устройств.
Применяется как часть составного прибора управления в системах пожарно-охранной сигнализации, поддерживающих двухпроводную линию связи, совместно с контролером С2000-КДЛ (версии 2.01 и выше) или С2000-КДЛ-2И (версии 1.00 и выше) и пультом контроля и управления «С2000М» в составе ИСО "Орион".

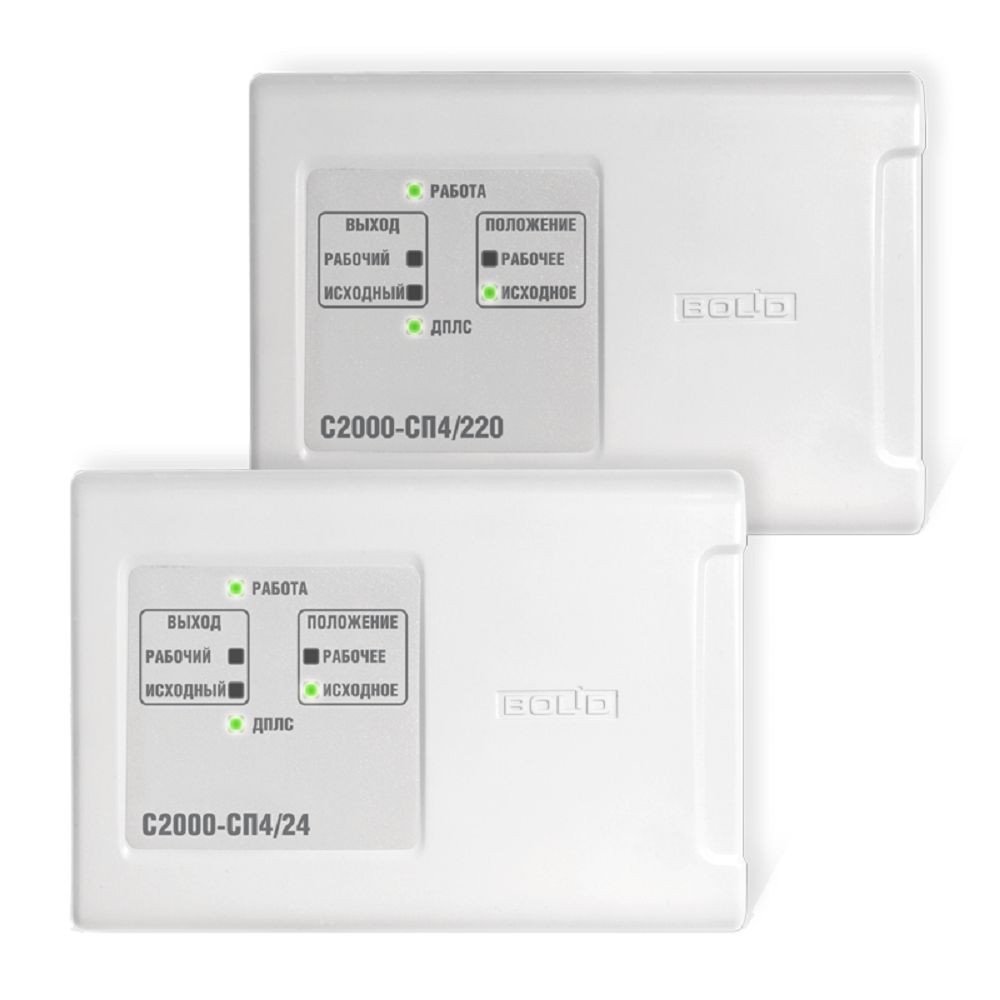

- Выпускается в 2х исполнениях:
- С2000-СП4/24 для рабочего напряжения от 12 до 24 Вольт (переменного или постоянного тока)
- С2000-СП4/220 для рабочего напряжения 220 Вольт переменного тока
- Управление двумя реле через контроллер "С2000-КДЛ" или "С2000-КДЛ-2И" от пульта "С2000"/"С2000М" или АРМ "Орион Про"
- Программируемая логика управления реле.
- Контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ)
- Гальваническая развязка управляемых выходов от ДПЛС
- Получение сигналов от 2-х концевых выключателей состояния привода
- Возможно подключение внешней кнопки функционального теста
- Контроль вскрытия корпуса
- Световая индикация состояния прибора и выходов
- До 25 блоков к "С2000-КДЛ" или "С2000-КДЛ-2И"
| НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
| Количество выходов |
2 релейных выхода с контролем целостности линии подключения нагрузки |
Максимальный коммутируемый ток одного реле
С2000-СП4/24
С2000-СП4/220 |
3 А
3 A |
Коммутируемое напряжение (от источника питания блока) зависит от исполнения
С2000-СП4/24
С2000-СП4/220 |
от 10,2 В до 28,4 В
220В |
| Максимальный ток контроля исправности цепей |
1,5 мА |
| Количество контролируемых зон |
3 для подключения концевых выключателей состояния привода и кнопки функционального теста |
| Потребляемый ток от линии ДПЛС |
не более 1,5 мА |
| Гальваническая развязка ДПЛС и источника питания силовой части |
до 500 В |
| Датчик вскрытия корпуса |
микропереключатель |
| Время технической готовности |
не более 15 с |
| Рабочий диапазон температур |
от минус 30 до +55°C |
| Относительная влажность |
до 93% при +40°C |
| Степень защиты корпуса |
IР40 |
| Габаритные размеры |
156х107х39 мм |
| Масса |
не более 0,2 кг |
| Средний срок службы |
10 лет |
| Программирование |
программа UProg.exe |
| Тип монтажа |
настенный навесной или на DIN-рейку |
