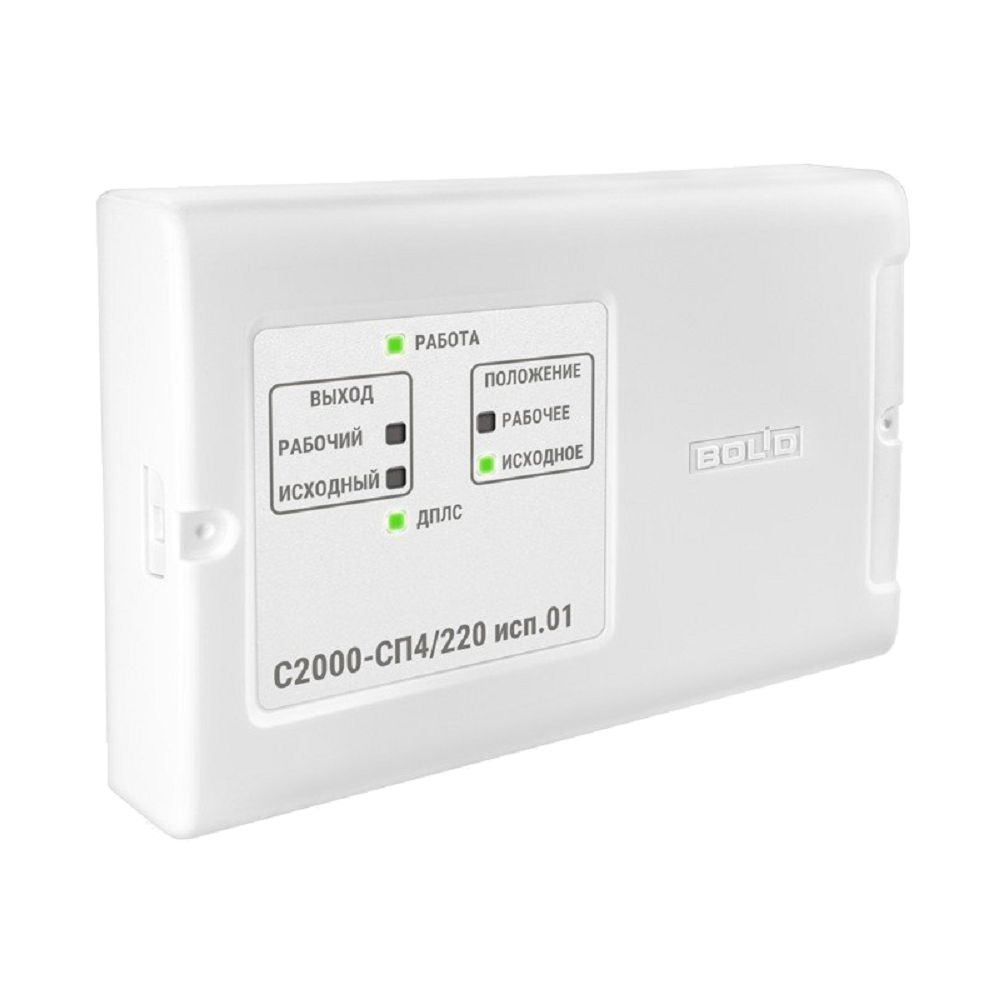

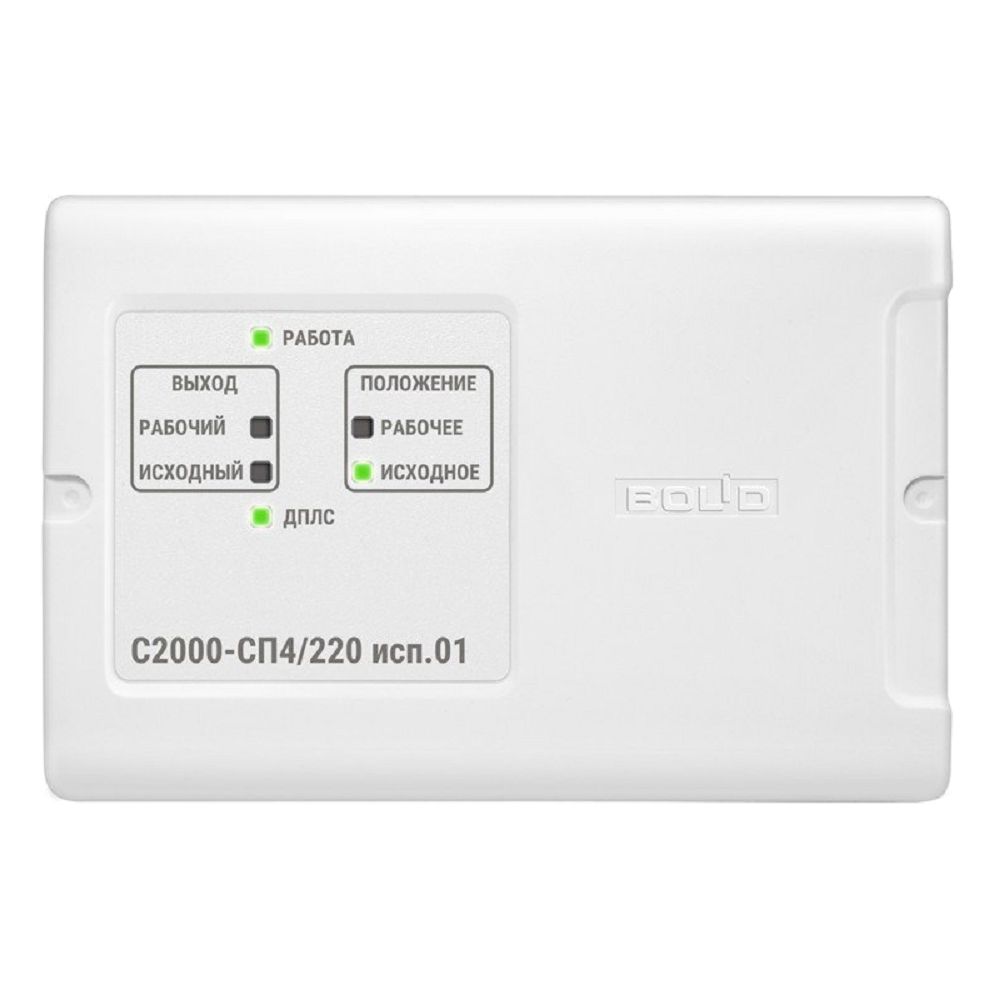

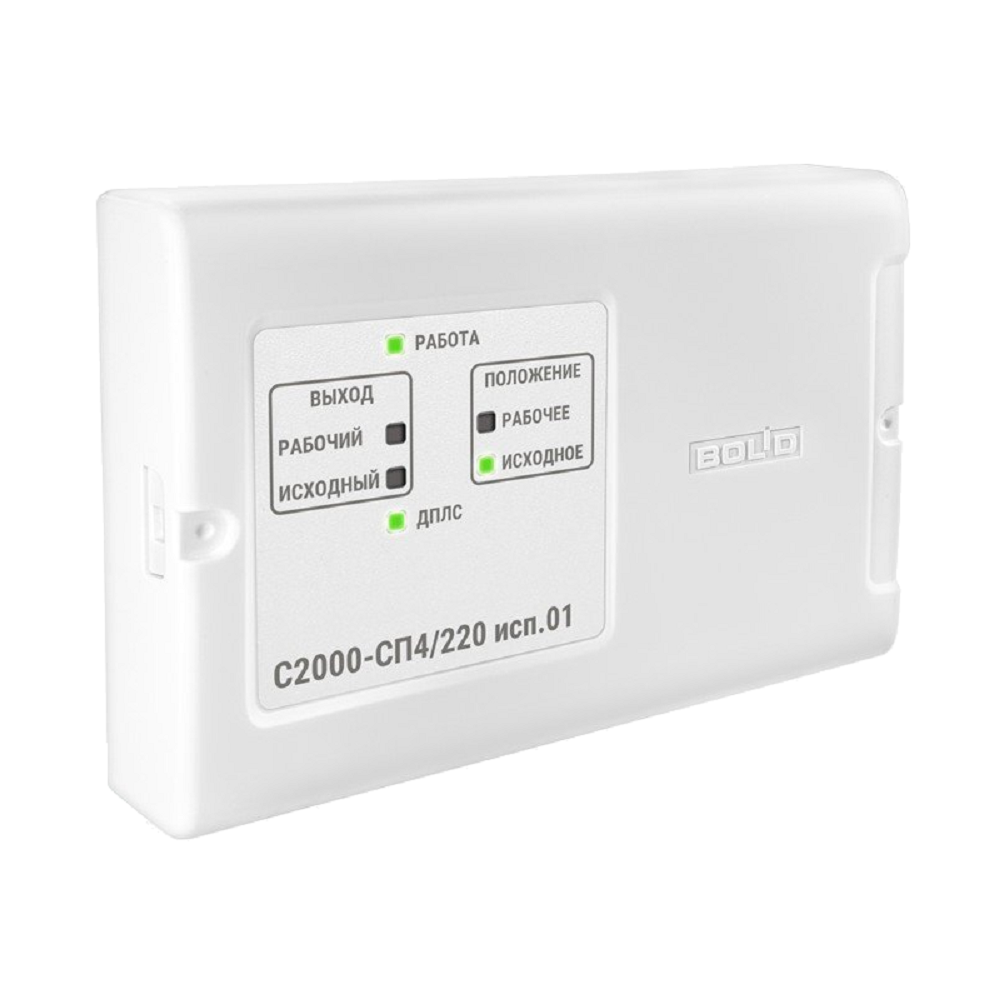

Блок сигнально-пусковой адресный предназначен для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов, и иных исполнительных устройств.
Применяется как часть составного прибора управления в системах пожарно-охранной сигнализации, поддерживающих двухпроводную линию связи, совместно с контролером С2000-КДЛ (версии 2.01 и выше) или С2000-КДЛ-2И (версии 1.00 и выше) и пультом контроля и управления «С2000М» в составе ИСО "Орион".
- 2 реле с контролем цепей нагрузки
- 2 цепи контроля концевых выключателей клапана
- Совместим с контроллерами типа «С2000-КДЛ», до 25 блоков в ДПЛС
- 5 варианта исполнения блока:
- «С2000-СП4/24» для рабочего напряжения приводов от 12 до 24 В (переменного или постоянного тока)
- «С2000-СП4/24 исп.01» для рабочего напряжения приводов от 12 до 24 В (переменного или постоянного тока) с встроенным изолятором короткого замыкания ДПЛС
- «С2000-СП4/220» для рабочего напряжения приводов 220 В переменного тока
- «С2000-СП4/220 исп.01» для рабочего напряжения приводов 220 В переменного тока с встроенным изолятором короткого замыкания ДПЛС
- «С2000-СП4/220 исп.02» для рабочего напряжения приводов 220 В переменного тока с встроенным изолятором короткого замыкания ДПЛС, для управления приводами малой мощности
- Программируемая логика управления реле от «С2000М», ППКУП «Сириус»
- Контроль исправности подключаемых цепей
- Электропитание электронной части блока по ДПЛС
- Электропитание силовой части блока от источника 12-24 В или 220 В (зависит от исполнения блока)
- Гальваническая развязка силовых выходов от ДПЛС
- Подключение кнопки тестирования (опционально)
- Установка в помещениях с температурой от минус 30 до +55 °С
Руководство по эксплуатации
| НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
| Количество выходов |
2 |
| Контроль цепей нагрузки |
«С2000-СП4/24»
«С2000-СП4/24 исп.01»
«С2000-СП4/220»
«С2000-СП4/220 исп.01» |
короткое замыкание, обрыв |
| «С2000-СП4/220 исп.02» |
обрыв |
| Электропитание силовой части блока |
«С2000-СП4/24»
«С2000-СП4/24 исп.01» |
от 10,2 В до 28,4 В |
«С2000-СП4/220»
«С2000-СП4/220 исп.01»
«С2000-СП4/220 исп.02» |
230 В ±10% переменного тока |
| Максимальный коммутируемый ток одного реле |
«С2000-СП4/24»
«С2000-СП4/24 исп.01» |
3 А |
«С2000-СП4/220»
«С2000-СП4/220 исп.01» |
3 А |
| «С2000-СП4/220 исп.02» |
0,5 А |
| Коммутируемое напряжение (от источника питания блока) |
«С2000-СП4/24»
«С2000-СП4/24 исп.01» |
от 10,2 В до 28,4 В |
«С2000-СП4/220»
«С2000-СП4/220 исп.01»
«С2000-СП4/220 исп.02» |
230 В ±10% переменного тока |
| Максимальный ток контроля исправности цепей |
1,5 мА |
| Количество контролируемых зон |
3 для подключения концевых выключателей состояния привода и кнопки функционального теста |
| Потребляемый ток от линии ДПЛС |
не более 1,5 мА |
| Потребляемый ток от линии ДПЛС |
да |
| Рабочий диапазон температур |
от минус 30 до +55°C |
| Относительная влажность |
до 93% при +40°C |
| Степень защиты корпуса |
IР40 |
| Габаритные размеры |
«С2000-СП4/24»
«С2000-СП4/24 исп.01»
«С2000-СП4/220»
«С2000-СП4/220 исп.01» |
156х107х39 мм |
| «С2000-СП4/220 исп.02» |
102x107x39 мм |
| Средний срок службы |
10 лет |
| Программирование |
программа UProg.exe |

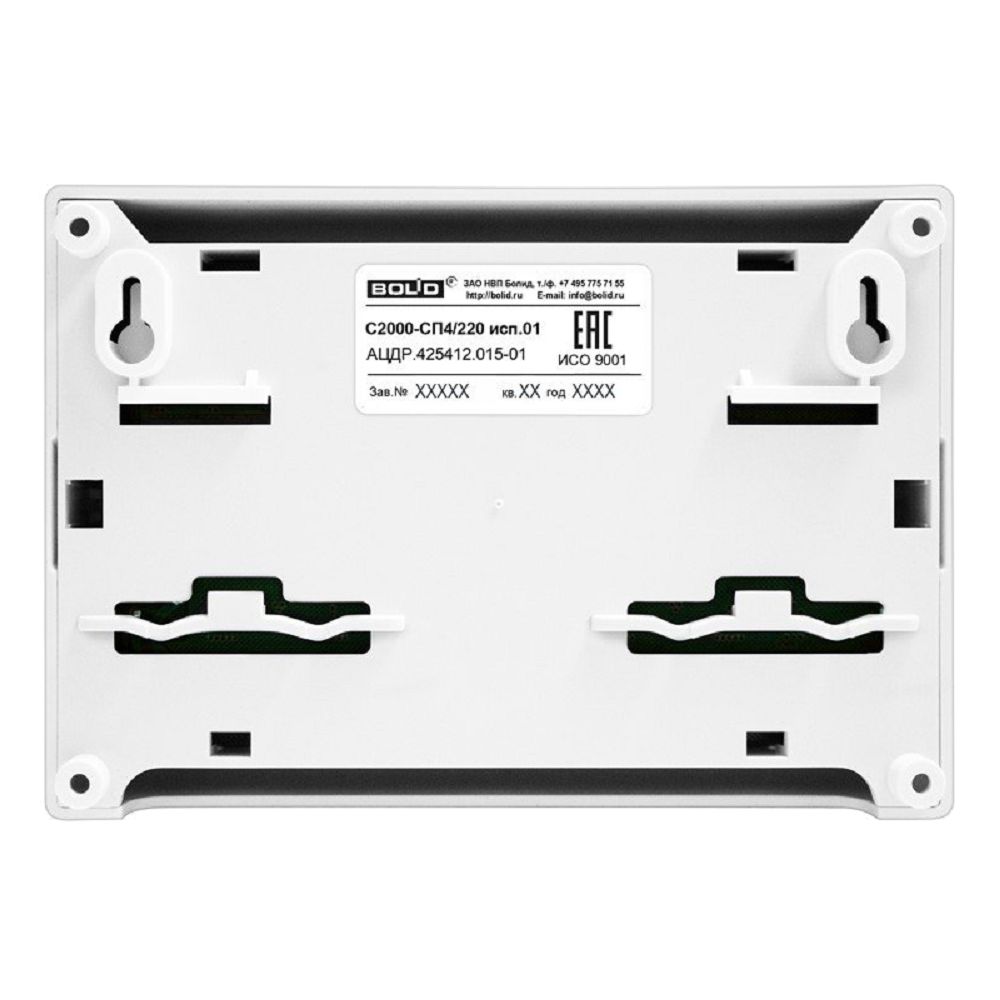

| Тип монтажа |
настенный навесной или на DIN-рейку |
