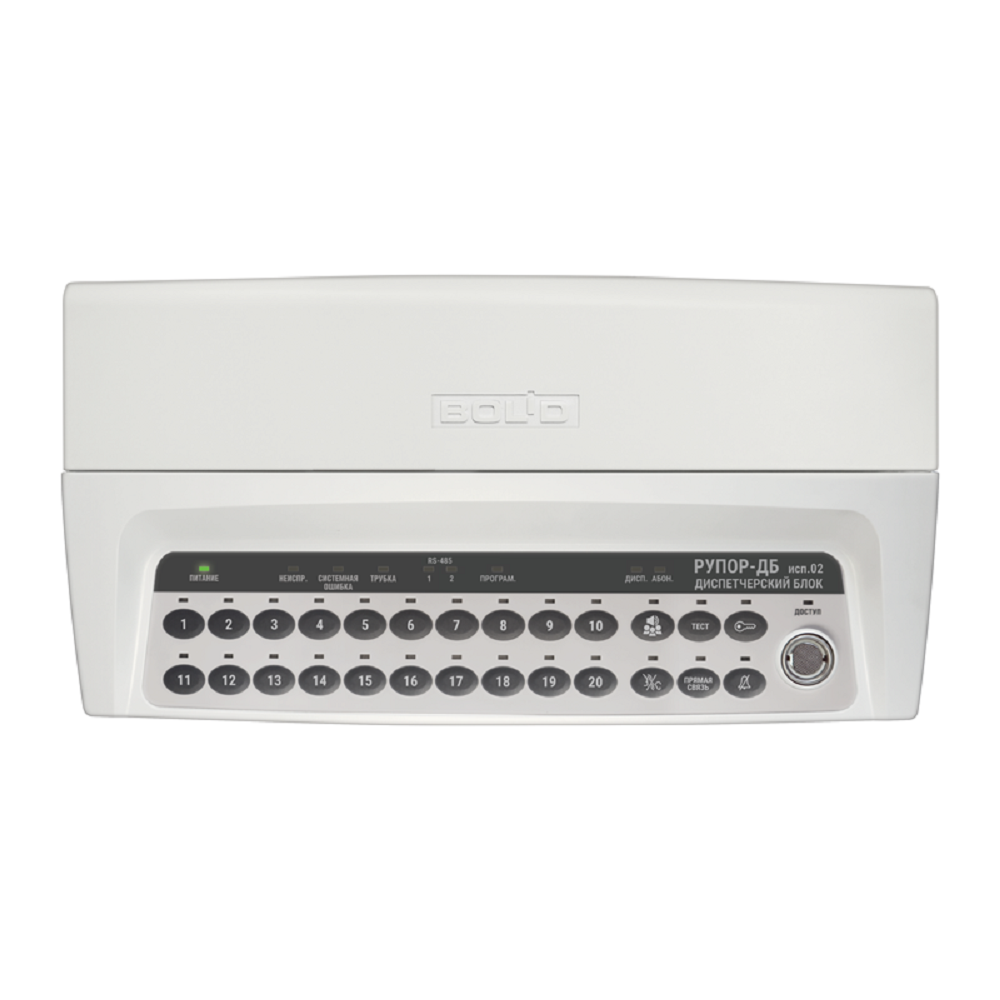

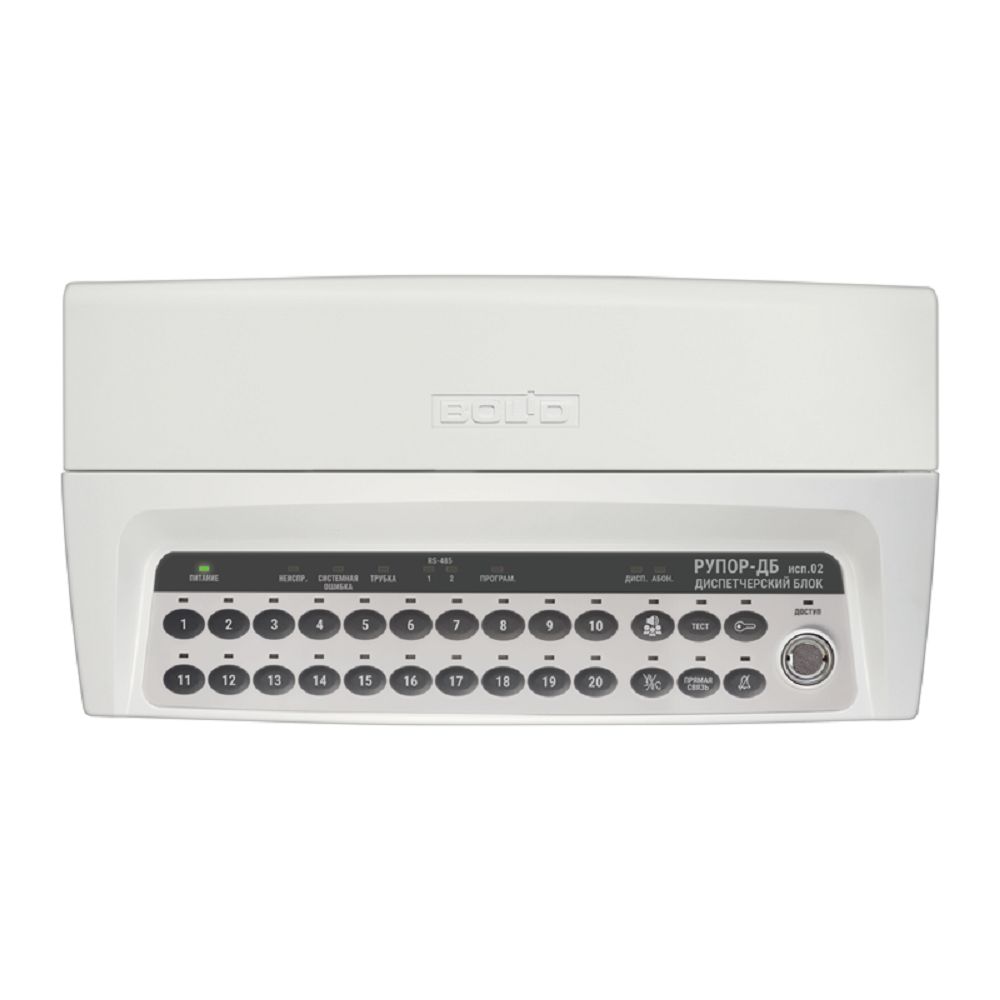

Рупор-ДБ исп.02 диспетчерский блок на 20 направленийДиспетчерский блок на 20 направлений, работа автономно или в составе ИСО "ОРИОН" под управлением прибора Сириус или С2000М; подключение 2-х трубок диспетчера, до 5 блоков Рупор-ДК исп.02; 2
Технические характеристики
- Напряжение питания: 12 - 24 В
- Ток потребления:
- В дежурном режиме: не более 167 мА
- Количество входов питания: 2
- Внешние интерфейсы:
- Интерфейс связи для работы в ИСО «Орион»: 2 х RS-485 (протокол «Орион»)
- Интерфейс связи с коммутационными блоками: 2 х RS-485 (не поддерживает протокол «Орион»)
- Количество подключаемых коммутационных блоков: до 15 шт.
- Максимальная удаленность подключения коммутационных блоков: 1000 м
- Количество подключаемых трубок диспетчера: 2 шт.
- Интерфейс подключаемой трубки диспетчера: двухпроводная линия связи
- Максимальная удаленность подключения трубки диспетчера: 2 м
- Количество контролируемых абонентских вызывных панелей: 120 шт.
- Количество хранимых в памяти персональных контактных ключей DS1990A: до 15 шт.
- Степень защиты: IP20
- Диапазон рабочих температур: от -30 до +40 °C
- Габаритные размеры: 332х177х42 мм
Особенности
- Совместимость с приборами «Сириус» и «С2000М»
- Поддержка двунаправленной связи между зонами оповещения и диспетчерской
- Возможность подключения до 15 коммутационных блоков и 120 абонентских вызывных панелей
- Хранение до 15 персональных контактных ключей DS1990A
- Подключение двух трубок диспетчера с двухпроводной линией связи
Условия эксплуатации
- Рабочий диапазон температур: от -30 до +40 °C
- Степень защиты корпуса: IP20
- Климатическое исполнение: соответствует ГОСТ 15150-69
Габариты и вес
- Габаритные размеры: 332х177х42 мм
- Вес: уточняется
Подключение и монтаж
- Питание: от внешнего источника 12 - 24 В
- Подключение коммутационных блоков: до 15 шт. через интерфейс RS-485
- Подключение трубок диспетчера: 2 шт. через двухпроводную линию связи
- Тип монтажа: настенный, навесной
Дополнительная информация
- Совместимость с системами СОУЭ 4 и 5 типов
- Поддержка протокола «Орион» для интеграции в ИСО
- Возможность хранения и управления персональными контактными ключами DS1990A
