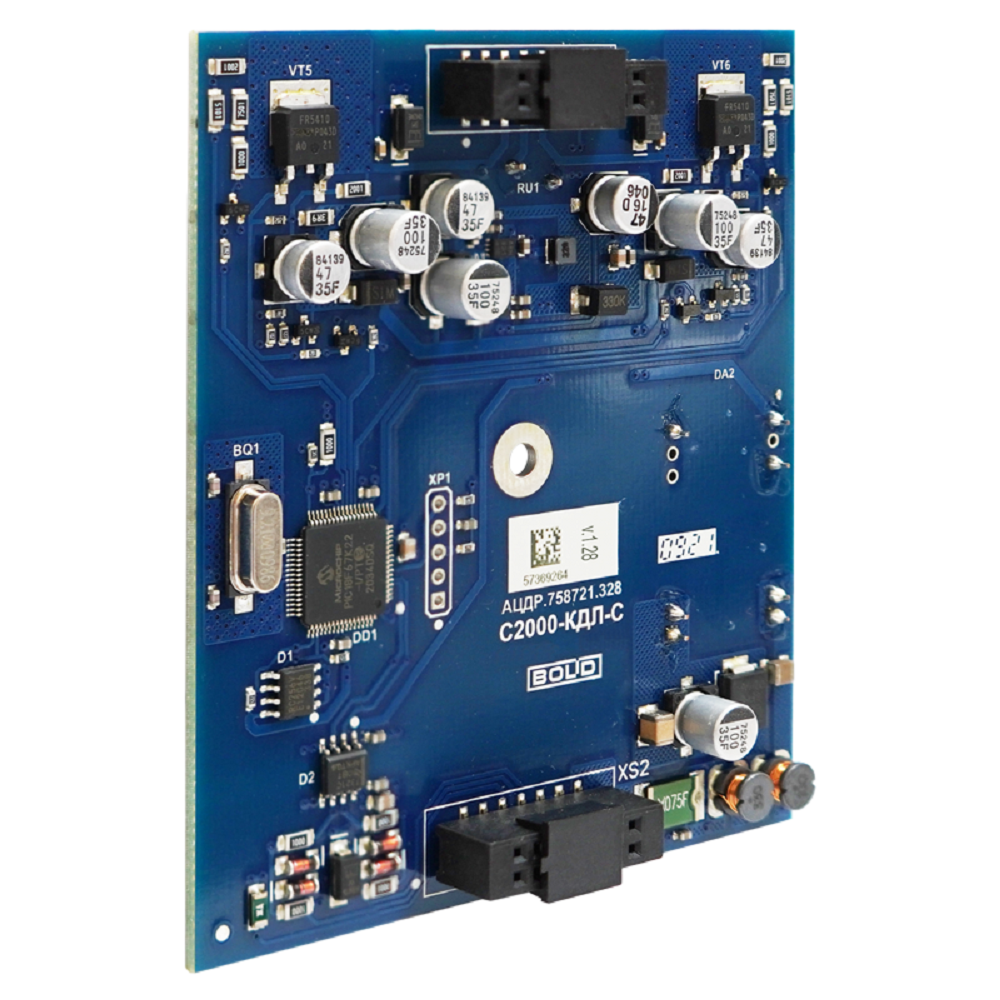

С2000-КДЛ-С Контроллер двухпроводной линии связи для работы в приборе 'Сириус'
Предназначен для применения в составе интегрированной системы охраны "Орион" в качестве модуля расширения в приборе приёмно-контрольном и управления "Сириус" для охраны объектов от пожаров путём контроля состояния адресных входов (извещателей), управления с помощью адресных выходов и контроля систем противопожарной защиты (оповещения, дымоудаления, огнезадерживания и иных исполнительных устройств).
- Предназначен для применения в составе ППКУП "Сириус"
- Работа в составе систем: ИСО "Орион"
- Подключение до 127 адресных устройств (АУ)
- Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва
- Возможность применения изоляторов короткого замыкания "БРИЗ" и его исполнений для локализации короткозамкнутых участков ДПЛС
- Питание подключенных адресных устройств по двухпроводной линии связи
- Работа с адресными пожарными извещателями, их модификациями и исполнениями: "ДИП-34А", "С2000-ИПДЛ", "С2000-ИП", "С2000-ИПГ", "ИПР 513-3А", "С2000-Спектрон"
- Работа с адресными устройствами дистанционного пуска, их модификациями и исполнениями: "УДП 513-3АМ", "С2000-Спектрон-УДП"
- Работа с блоком расширения шлейфов сигнализации "С2000-БРШС-Ex"
- Подключение в двухпроводную линию связи неадресных пожарных извещателей с выходом "сухой контакт" через адресные расширители "С2000-АР1", "С2000-АР2" и "С2000-АР8" и их исполнения
- Управление исполнительными устройствами через адресные сигнально-пусковые блоки "С2000-СП2", "С2000-СП2 исп.02", "С2000-СП4/24", "С2000-СП4/220"
- Работа с адресными радиоканальными пожарными извещателями линейки "С2000Р"
- Передача служебных и тревожных сообщений в ППКУП "Сириус"
Руководство по эксплуатации
| НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
| Количество входов питания |
1 |
| Напряжение источника питания |
от "Сириус" |
| Ток потребления |
максимальное значение |
не более 180 мА |
| типовое значение при отсутствии подключённых адресных устройств |
36 мА |
| типовое значение при подключенных 127 адресных устройств с потреблением 0,5 мА каждое |
72 мА |
| Время технической готовности контроллера к работе |
15 c |
| Максимальное количество подключаемых адресных устройств (адресов) |
127 |
| Длина двухпроводной линии связи при сечении жил проводов (диаметр жил не менее): |
0,2 ммІ (0,5 мм) |
не более 160 м |
| 0,5 ммІ (0,8 мм) |
не более 400 м |
| 0,75 ммІ (1 мм) |
не более 600 м |
| 1,5 ммІ (1,4 мм) |
не более 1200 м |
| Максимальное активное сопротивление проводов ДПЛС |
не более 200 Ом |
| Минимальное сопротивление между проводами ДПЛС |
не менее 50 кОм |
| Максимальное напряжение гальванической изоляции ДПЛС |
не более 500 В |
| Количество зон, для возможности группировки входов |
64 |
| Устойчивость к механическим воздействиям по ОСТ 25 1099-83 |
категория размещения 3 |
| Вибрационные нагрузки: |
диапазон частот |
1-35 Гц (для категории 3) |
| максимальное ускорение |
0,5 g (для категории 3) |
| Климатическое исполнение по ОСТ 25 1099-83 |
О3 |
| Диапазон рабочих температур |
от минус 30 до + 50 °С |
| Масса контроллера |
не более 0,07 кг |
| Габаритные размеры контроллера |
80Ч93Ч23 мм |
| Время непрерывной работы контроллера |
круглосуточно |
| Средняя наработка контроллера на отказ в дежурном режиме работы |
не менее 80000 ч |
| Вероятность безотказной работы |
0,98758 |
| Средний срок службы контроллера |
10 лет |
| Программирование контроллера |
программа UProg.exe |
| Тип монтажа |
Размещается внутри ППКУП "Сириус" |
