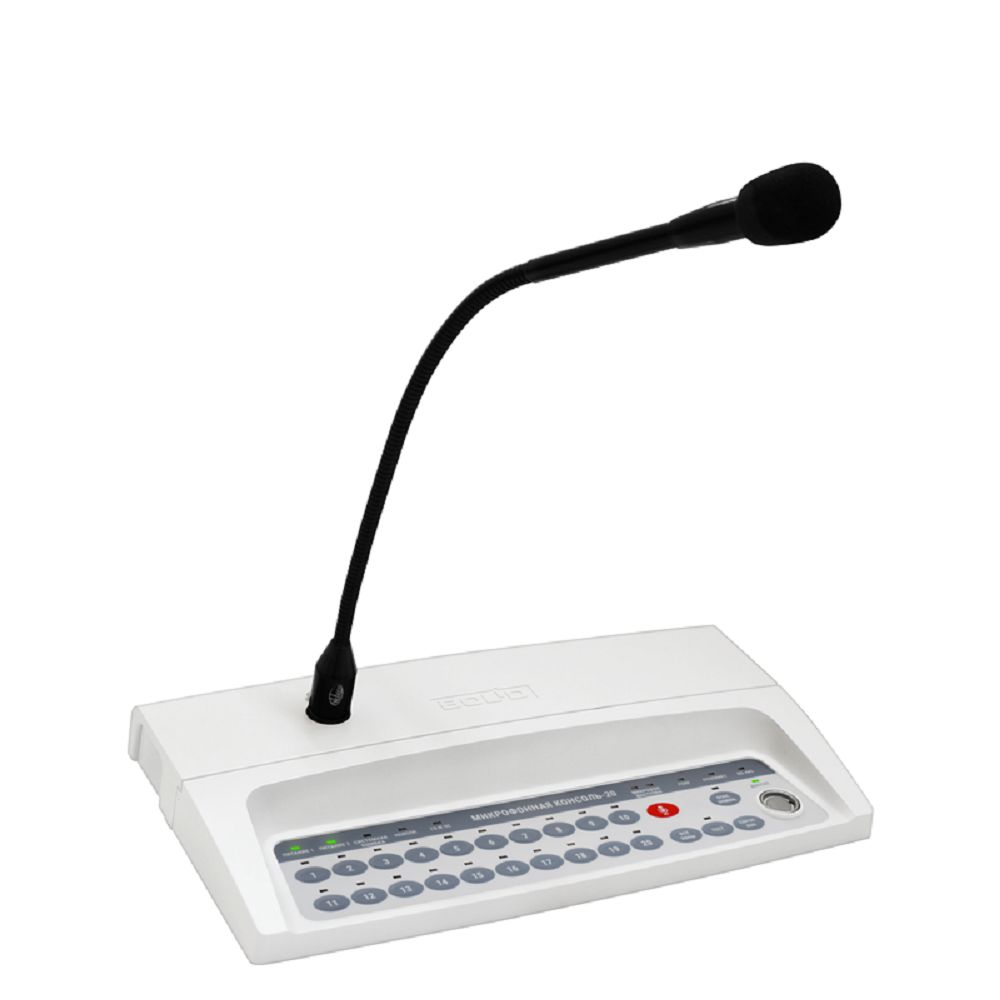

Микрофонная консоль-20 предназначена для работы в СОУЭ, построенной на базе блоков «Рупор-300» в составе ИСО «Орион». Консоль обеспечивает передачу речевых команд диспетчера о действиях, направленных на обеспечение безопасности и оповещения при возникновении пожара и других чрезвычайных ситуаций в зоны речевого оповещения.
- Консоль совместно с приборами ИСО «Орион» и ППКУП «Сириус» или пультом контроля и управления охранно-пожарного «С2000М» и их исполнениями может выполнять функции блочно-модульного прибора управления речевым оповещением по ГОСТ 53325-2012, конструктивно образуя прибор управления пожарный блочно-модульного исполнения
- Консоль позволяет настроить до 20-ти зон трансляции
- Консоль обеспечивает включение и отключение передачи сигнала оповещения со встроенного в консоль микрофона
- Для трансляции сигналов ГО и ЧС консоль оборудована линейным входом, имеющим вход запуска внешнего оповещения с контролем целостности и выход подтверждения запуска оповещения
- Консоль позволяет осуществлять передачу команд ручного запуска оповещения на блоки речевого оповещения «Рупор-300»
- Трансляция звуковых сигналов и команд запуска оповещения на блоки «Рупор-300» осуществляется через локальную сеть Ethernet
- Перед трансляцией речевого сообщения с микрофона автоматически включается сигнал привлечения внимания, который можно оперативно включать и отключать
- При необходимости основной функционал консоли может быть защищен с помощью ключей Touch Memory
- Консоль может работать в двух функциональных режимах «Пожарная консоль» или «Консоль оповещения»
- Питание консоли может осуществляться как от источников постоянного тока так и по технологии РоЕ
- Поддерживает резервированный интерфейс RS-485
- Поддерживает резервированные порты Ethernet
- Имеет контроль вскрытия корпуса консоли, целостности основного и резервного источников питания
| НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
| Количество зон трансляции сообщений |
20 |
| Общая продолжительность одного или нескольких различных сигналов привлечения внимания |
до 400 с при записи сообщений в формате МР3 |
| Количество звуковых фрагментов |
До 255 |
| Количество линейных входов |
1 |
| Максимальное действующее напряжение входного сигнала линейного входа |
0,775 В |
| Входное сопротивление линейного входа |
не менее 2 кОм |
| Тип входа запуска внешнего оповещения ГО и ЧС |
контакт на замыкание с контролем целостности |
| Тип входа подтверждения запуска оповещения ГО и ЧС |
контакт на замыкание |
| Датчик вскрытия корпуса |
микропереключатель |
| Коммуникационный порт (для работы в ИСО «Орион») |
RS-485 с резервированием,
протокол Орион |
| Энергонезависимый буфер событий консоли |
не более 150 событий |
| Коммуникационный порт (для работы с ПО «Аудио Сервер» и БРО «Рупор-300») |
RJ-45 Ethernet с резервированием |
| Количество входов питания постоянного тока |
2 |
| Напряжение источника питания постоянного тока |
от 10,2 до 28,4 В |
Ток потребления от источника питания постоянного тока:
- при напряжении источника 12В
- при напряжении источника 24В |
не более 450 мА
не более 200 мА |
| Количество входов питания по интерфейсу Ethernet (по технологии PoE) |
2 |
| Поддерживаемые стандарты РoE |
IEEE 802.3af, IEEE 802.3at |
| Мощность, потребляемая от источника PoE |
не более 5 Вт |
| Рабочий диапазон температур |
от минуc 30 до +50 °C |
| Габаритные размеры, не более |
332x177x480 мм |
| Масса консоли (с установленным микрофоном) |
не более 0,5 кг |
| Степень защиты оболочки корпуса консоли |
IP20 |
| Средний срок службы |
10 лет |
| Программирование консоли |
ПО «Аудио Сервер», «Аудио Сервер 2» |
