| Проводные шлейфы сигнализации (ШС) |
10 входов |
| Макс. сопротивление проводов ШС без учета оконечного сопротивления |
1 кОм для охранных ШС
100 Ом для пожарных ШС |
| Макс. сопротивление проводов адресных ШС |
50 Ом |
| Мин. сопротивление утечки между проводами ШС или каждым проводом и "землёй" |
20 кОм для охранных ШС
50 кОм для пожарных ШС |
| Подключаемые к ШС устройства |
Неадресные охранные и пожарные извещатели с релейным выходом |
Без ограничений |
| Адресные пороговые пожарные извещатели "ДИП-34ПА", "С2000-ИП-ПА", "ИПР513-3ПА" |
до 10 в одном ШС |
| Неадресные охранные извещатели, питающиеся от ШС |
общий ток потребления извещателей по одному ШС - до 3 мА |
| Неадресные пожарные извещатели, питающиеся от ШС |
общий ток потребления извещателей по одному ШС типа 1 - до 3 мА
общий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА |
| Контакторы и сигнализаторы с нормально-замкнутыми или нормально-разомкнутыми контактами |
без ограничений |
| Контролируемые цепи технологических установок |
по 1 цепи к ШС типа 12, до 4 программируемых пороговых уровней контроля на 1 технологическую цепь |
| Напряжение на каждом входе ШС |
19 В ч22 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 x 3 мА,
27 ± 0,5 В при обрыве ШС |
| Ограничение тока в короткозамкнутом ШС |
26,5 мА |
| Световая индикация тревог и неисправностей |
1 индикатор состояния прибора и 10 индикаторов состояния каждого из ШС |
| Встроенный звуковой сигнализатор |
не менее 50 дБА на расстоянии 1 м |
| Датчик вскрытия корпуса |
микропереключатель |
| Энергонезависимый буфер событий |
512 сообщений |
| Интерфейс |
RS-485, протокол Орион |
| Скорость передачи |
9600 бит/с |
| Тип передачи |
полудуплекс |
| Питание блока |
от внешнего источника постоянного тока номинальным напряжением от 12 до 24 В |
| Диапазон напряжения питания |
от 10,2 В до 28,4 В постоянного тока |
| Потребляемый ток |
220 410 мА при напряжении питания 12 В,
110 200 мА при напряжении питания 24 В |
| Готовность к работе после включения питания |
не более 3 с (при условии наличия стабильного напряжения выше 11 В на клеммах хотя бы одного ввода питания прибора) |
| Внешний считыватель ЭИ |
1 вход |
| Интерфейс подключаемых считывателей |
Dallas Touch Memory, iButton |
| Светодиоды |
Управление двумя светодиодами считывателя (красным и зеленым) в соответствии с логическими уровнями "+5В КМОП", с ограничением тока при прямом подключении светодиодов на уровне 10 мА |
| Объем памяти ЭИ пользователей |
до 85 |
| Выходы |
4 шт. |
| Оптореле |
2 шт.: 170 В/0,1А (постоянное); 130 В/0,1А (переменное) |
| Ключи (транзисторные) |
2 шт.: 28 В, 1 А с контролем цепей подключения нагрузки на обрыв и короткое замыкание (ток контроля 3 мА)
Примечание На выходы коммутируется напряжение питания блока. При нагрузке на выход, близкой к максимальной, рекомендуется питать блок от источника напряжением 24В |
| Защита от перегрузки по току |
самовосстанавливающиеся предохранители |
| Рабочий диапазон температур |
от -30 до +50 °C |
| Относительная влажность |
до 98% при +25 °C |
| Степень защиты корпуса |
IР40 |
| Габаритные размеры |
156х107х39 мм |
| Вес блока |
не более 0,3 кг |
| Средний срок службы |
10 лет |
| Программирование блока |
программа UProg.exe |
| Подключение к ПК |
через интерфейс RS-485 с помощью преобразователя интерфейсов |

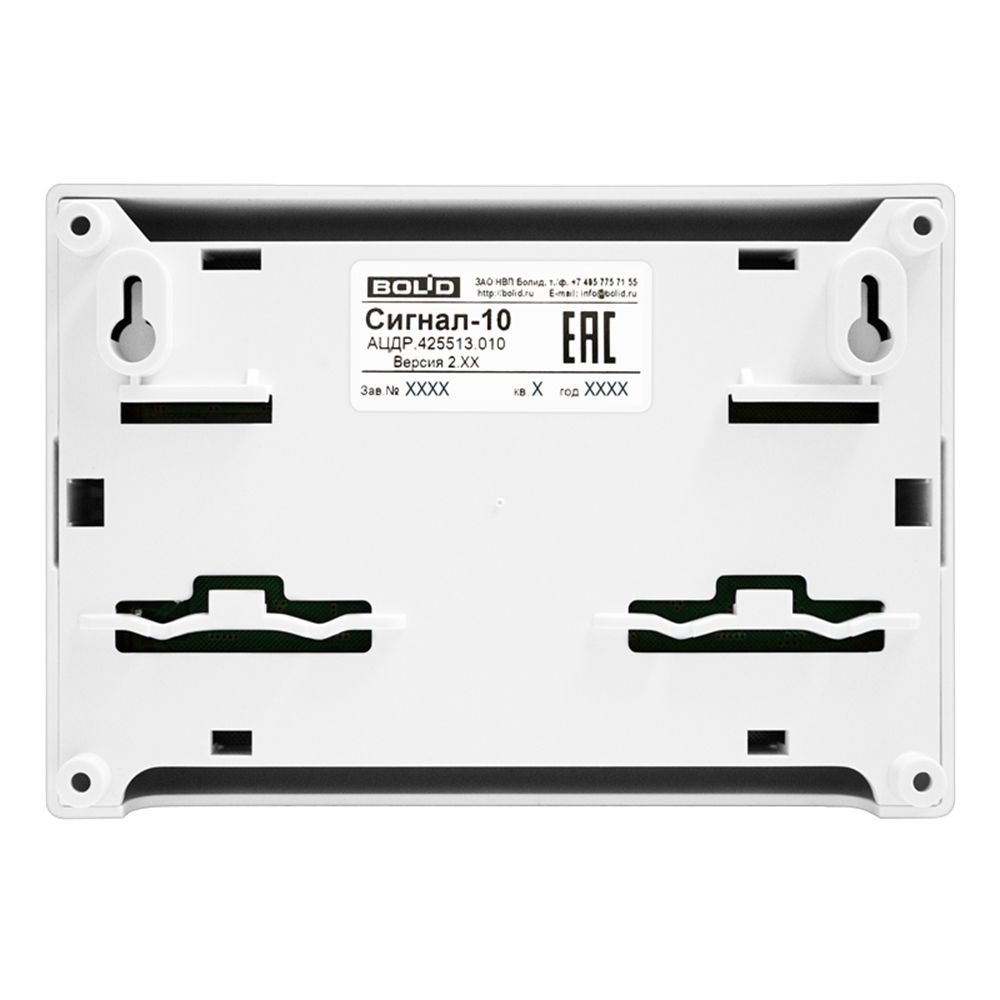

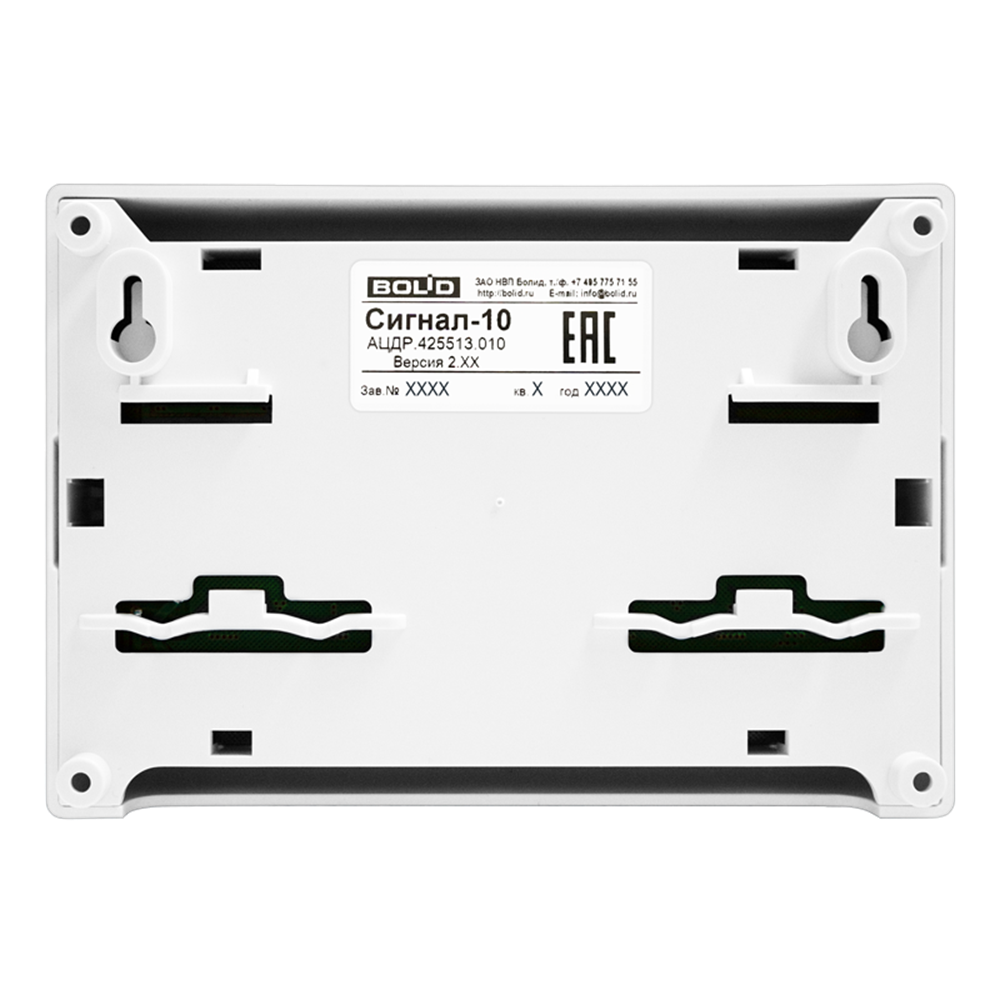

| Тип монтажа |
настенный навесной или на DIN-рейку |
