| НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
| Количество радиальных неадресных шлейфов сигнализации (ШС) |
20 |
| Макс. сопротивление проводов ШС без учета оконечного сопротивления |
1 кОм для охранных ШС
100 Ом для пожарных ШС |
| Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй" |
20 кОм для охранных ШС
50 кОм для пожарных ШС |
| Подключаемые к ШС устройства |
Неадресные охранные и пожарные извещатели с релейным выходом |
Без ограничений |
| Неадресные охранные извещатели, питающиеся от ШС |
с общим током потребления до 3 мА |
| Неадресные пожарные извещатели, питающиеся от ШС |
с общим током потребления до 3 мА (с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей) |
| Напряжение на каждом входе ШС |
19 В x 24 В при установке оконечного резистора 4,7 кОм± 5% и токе потребления извещателей 0 x 3 мА,
27 ± 0,5 В при обрыве ШС |
| Ограничение тока в короткозамкнутом ШС |
26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В) |
| Световая индикация |
1 индикатор отображения режимов |
| Встроенный звуковой сигнализатор |
нет |
| Датчик вскрытия корпуса |
микроконтакт |
| Энергонезависимый буфер событий |
4096 сообщения |
| Интерфейс |
RS-485, протокол "Орион", "Орион 2.1" |
| Питание блока |
от внешнего источника постоянного тока |
| Напряжение питания |
10,2 x 28,0 В постоянного тока |
| Количество вводов питания |
2 |
| Потребляемый ток |
в дежурном режиме (зависит отколичества токопотребляющих извещателей в ШС) |
200 300 мА при напряжении питания 24 В
400 600 мА при напряжении питания 12 В |
| в режиме Пожар |
330 мА при напряжении питания 24 В
650 мА при напряжении питания 12 В |
| Готовность к работе после включения питания |
не более 3 с |
| Внешний считыватель электронных идентификаторов (ЭИ) |
1 вход |
| Интерфейс подключаемых считывателей |
Dallas Touch Memory, iButton |
| Управление светодиодами считывателя |
Двумя светодиодами (зеленым и красным). Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА |
| Управление звуковым сигнализатором считывателя |
Нет |
| Выходы |
5 шт. |
| Электромагнитные реле (сухой контакт) |
3 шт.:
28 В-до 2 А или
80 В - от 0,1 мА до 50 мА |
| Электромагнитные реле |
2 шт.:
2 шт.: 12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току |
| Рабочий диапазон температур |
от -30 до +50 °C |
| Относительная влажность |
до 98% при +25 °C |
| Степень защиты корпуса |
IР20 |
| Материал корпуса |

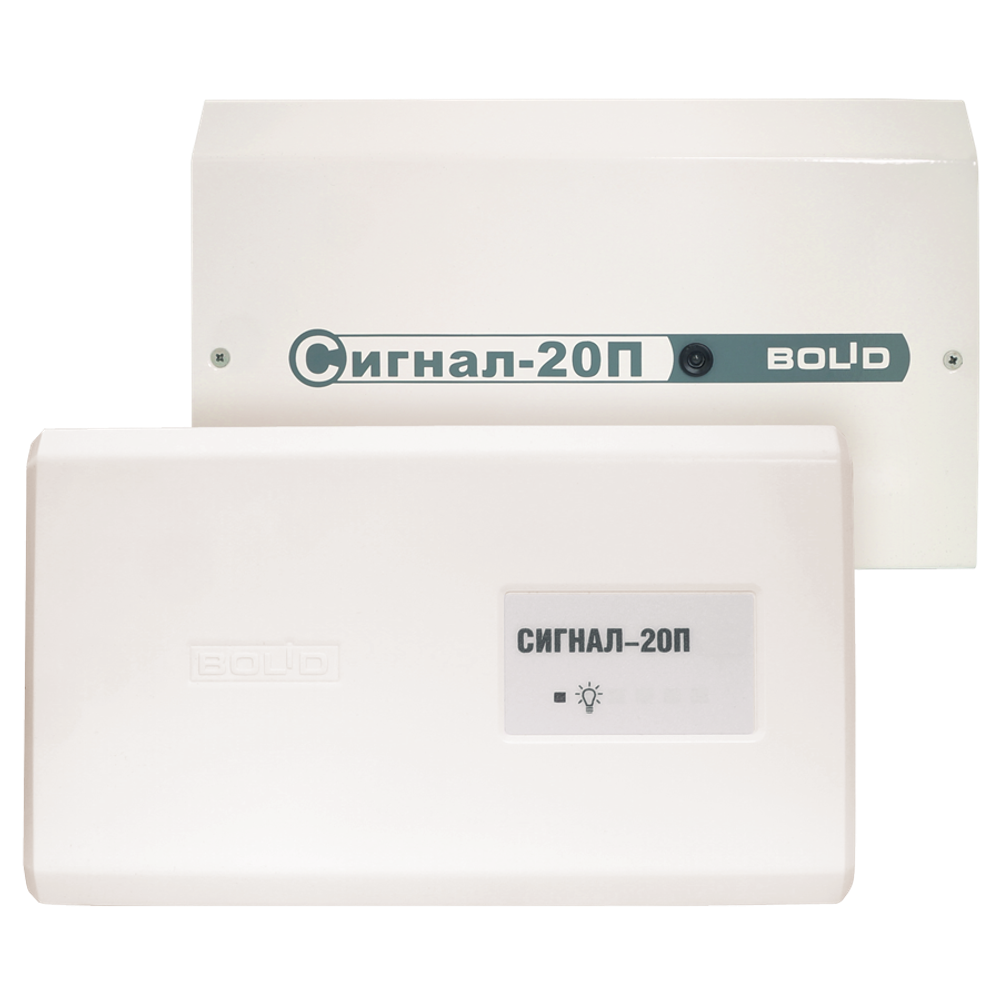

«Сигнал-20П исп.01» |
металл |
| «Сигнал-20П» |
пластик |
| Габаритные размеры |
«Сигнал-20П исп.01» |
229х136х41 мм |
| «Сигнал-20П» |
230x135x37 мм |
| Вес блока |
«Сигнал-20П исп.01» |
не более 0,8 кг |
| «Сигнал-20П» |
не более 0,5 кг |
| Средний срок службы |
10 лет |
| Программирование блока |
программа UProg.exe |
| Подключение к ПК |
через интерфейс RS-485 с помощью преобразователя интерфейсов |
| Тип крепления |
настенный навесной |
