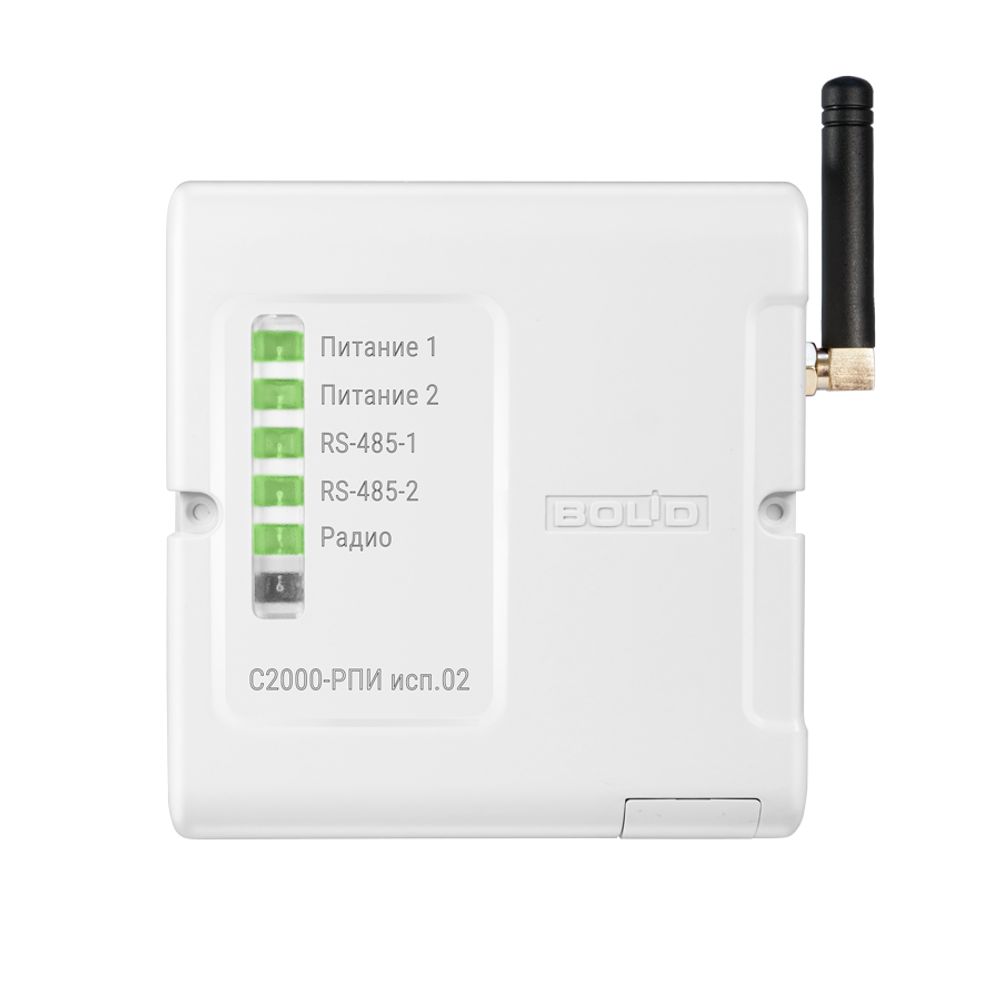

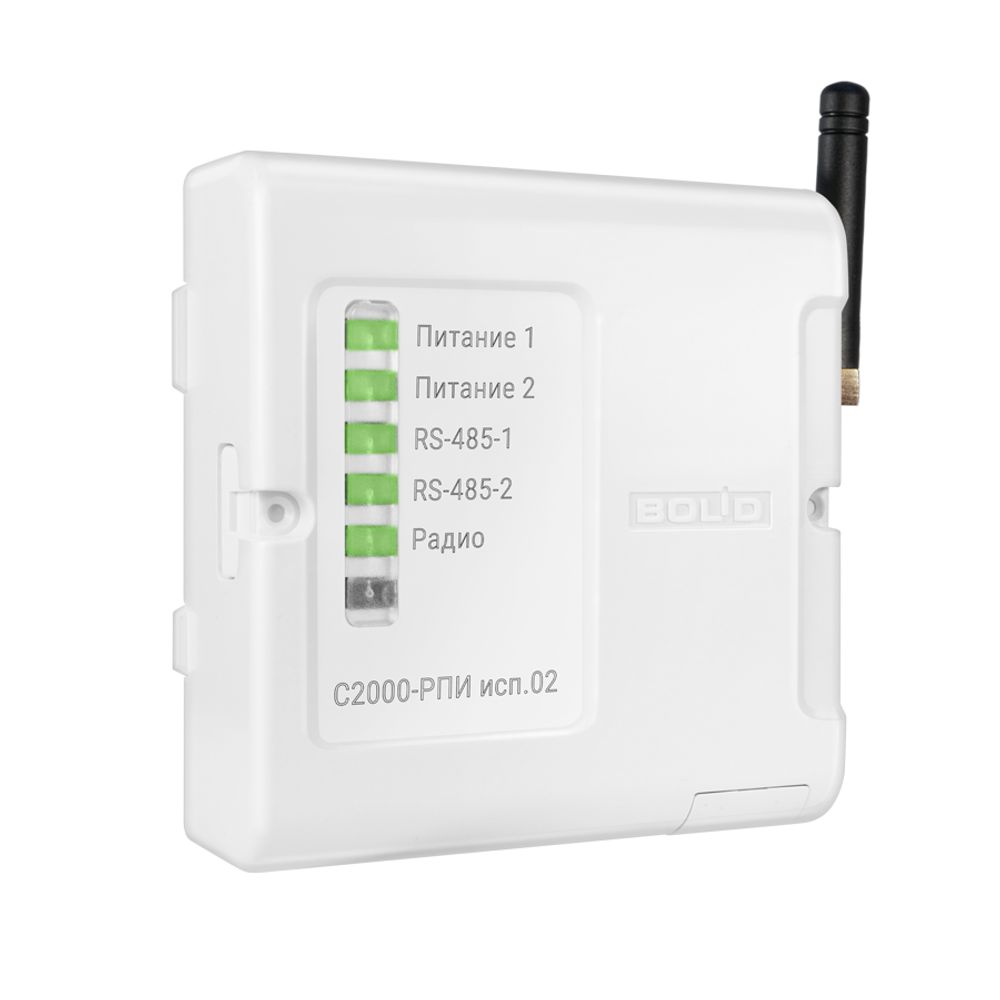

С2000-РПИ исп.02 Радиоканальный повторитель интерфейсов.Предназначен для использования в составе системы «Орион» и трансляции данных интерфейса RS-485 по радиоканалу.
Радиоканал формируется между двумя или более радиоповторителями С2000-РПИ исп.02.
- Организация передачи по радиоканалу сигналов ИСО «Орион» на участках:
- между ПК с АРМ «Орион Про» и приборами
- между пультом С2000М и приборами
- между приборами
- Автоматическое построение основных и резервных маршрутов
- Работа до 8 ретрансляторов в последовательной цепи
Руководство по эксплуатации
| НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
| Напряжение питания от внешнего источника постоянного напряжения |
От 10,2 до 24,8 В |
| Параметры работы интерфейса RS-485: |
| -скорость передачи |
9600 бит/с |
| -количество стартовых/стоповых бит |
1 |
| -без контроля чётности |
|
| -максимальная длина пакета |
255 байт |
| Параметры работы радиоканала: |
| -дальность |
не менее 1200 м |
| -излучаемая мощность |
не более 25 мВт |
| -максимальное количество дочерних РПИ на одном мастер РПИ |
32 |
| -максимальная длина цепи радио ретрансляции |
до 8 дочерних РПИ |
| Габаритные размеры (ШхВхГ) |
102х107х39 мм |
| Масса |
0,2кг |
| Диапазон рабочих температур |
от минус 30 до +50 |
| Степень защиты оболочки по ГОСТ 14254-2015 |
IP20 (IP30 при креплении на стену) |
