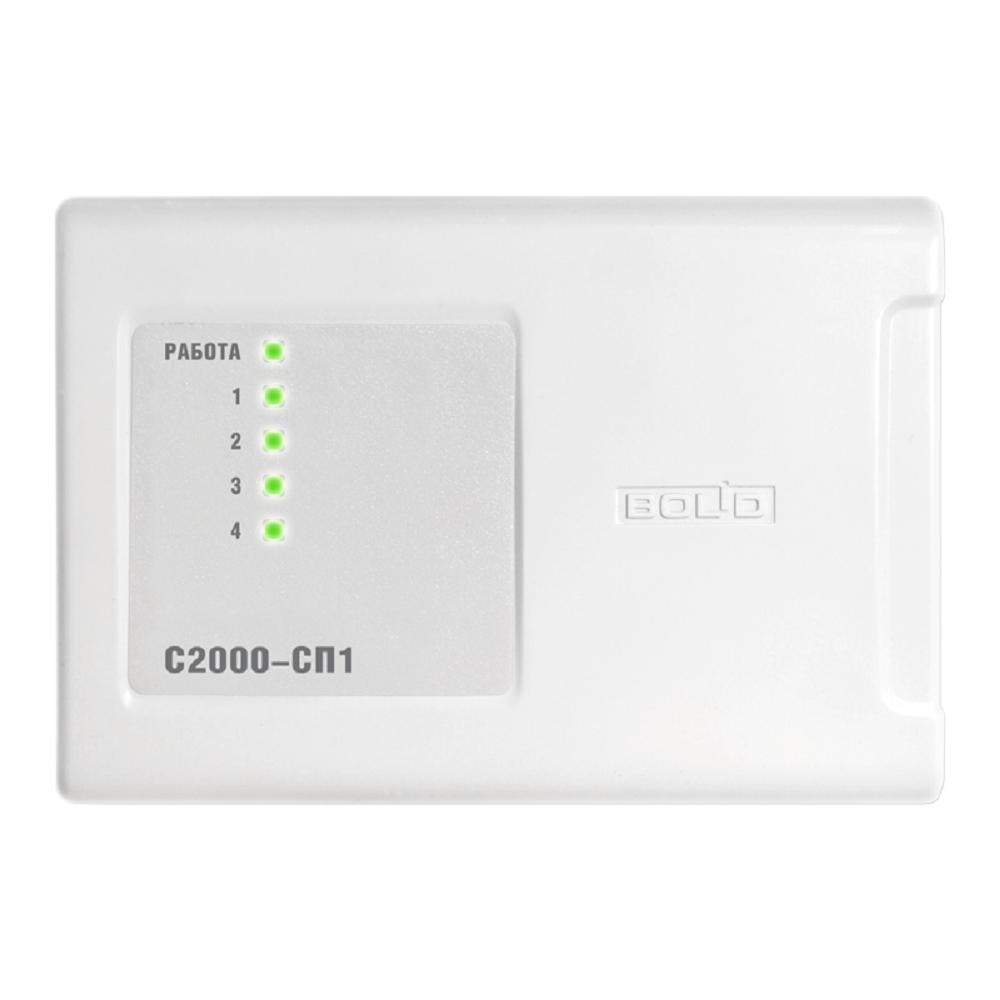

С-2000-СП1, Релейный блок - 4 исполнительных реле с переключающими контактами. Макс.коммутируемое напряжение 100 В, макс. коммутируемый ток 2 А, макс. коммутируемая мощность 30 Вт. Интерфейс - RS-485. Управление от пульта «С2000» или ЭВМ
Релейный блок с управлением по интерфейсу RS-485 (релейный расширитель). Предназначен для работы в составе ИСО "Орион" и может выполнять функции управления исполнительными устройствами (лампами, сиренами, электромагнитными замками и т.д.), выдавать тревожные извещения на пульт централизованного наблюдения (ПЦН) путём размыкания контактов реле, а также осуществлять взаимодействие с другими приборами и системами на релейном уровне. В системах пожарной сигнализации блок предназначен для формирования стартового импульса на прибор пожарный управления.
- Независимое управление каждым из четырех реле по интерфейсу RS-485
- Программируемая логика управления реле позволяет:
- управлять различными исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки и др.)
- использовать реле для передачи извещений на пульт централизованного наблюдения
- организовывать взаимодействие с системой видеонаблюдения
- осуществлять автоматическое переключение линий интерфейса RS-485 на резервный пульт "С2000"/"С2000М" или компьютер при аварии основного компьютера
- Контроль напряжения питания на каждом из двух вводов и наличия связи по интерфейсу RS-485
- Световые индикаторы состояния каждого реле
- Мощные выходные реле "С2000-СП1" исп.01 позволяют:
- управлять силовыми исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки и др.)
- управлять силовой автоматикой (вентиляция, дымоудаление и др.)
- Передача сообщений по интерфейсу RS-485 на пульт "С2000"/"С2000М" или АРМ "Орион"/АРМ "Орион Про" (в том числе сообщений "Включение/ выключение реле")
| НАИМЕНОВАНИЕ ПАРАМЕТРА |
ЗНАЧЕНИЕ ПАРАМЕТРА |
| Количество выходов |
4 релейных выхода с переключаемыми контактами |
| |
С2000-СП1 |
С2000-СП1 исп.01 |
| Максимальный коммутируемый ток одного выхода |
2 А |
7А,
10 А кратковременная нагрузка (не более одной минуты с паузой между включениями не менее 20-ти минут) |
| Максимальное коммутируемое напряжение |
100 В |
~280 В
=125 В |
| Максимальная коммутируемая мощность каждого реле |
30 ВА |
при постоянном токе, не более 300 Вт,
при переменном токе, не более 2500 ВА |
| Световая индикация на лицевой панели |
5 светодиодных индикаторов |
| Датчик вскрытия корпуса |
микропереключатель |
| Коммуникационный порт (для работы в ИСО «Орион») |
RS-485, протокол Орион |
| Питание прибора |
От внешнего источника постоянного тока
(Имеется дополнительный ввод для подключения резервного источника питания) |
| Напряжение питания |
от 10,2 В до 28,4 В постоянного тока |
| Ток потребления (без учёта потребления исполнительных устройств), не более |
при напряжении питания 12 В |
140 мА |
300 мА |
| при напряжении питания 24 В |
70 мА |
150 мА |
| Ток потребления в дежурном режиме (все выходы выключены), не более |
при напряжении питания 12 В |
20 мА |
20 мА |
| при напряжении питания 24 В |
15 мА |
15 мА |
| Готовность к работе после включения питания |
не более 5 с |
| Рабочий диапазон температур |
от -30 до +55 °C |
| Относительная влажность |
до 98% при +25 °C |
| Степень защиты корпуса |
IР40 |
| Габаритные размеры |
156x107x39 мм |
157x107x36 мм |
| Масса прибора |
не более 0,3 кг |
| Средний срок службы |
10 лет |
| Программирование прибора |
Программа UProg |
| Подключение к ПК |
Через интерфейс RS-485 с помощью преобразователя интерфейсов |
| Тип монтажа |
Настенный навесной или на DIN-рейку |
