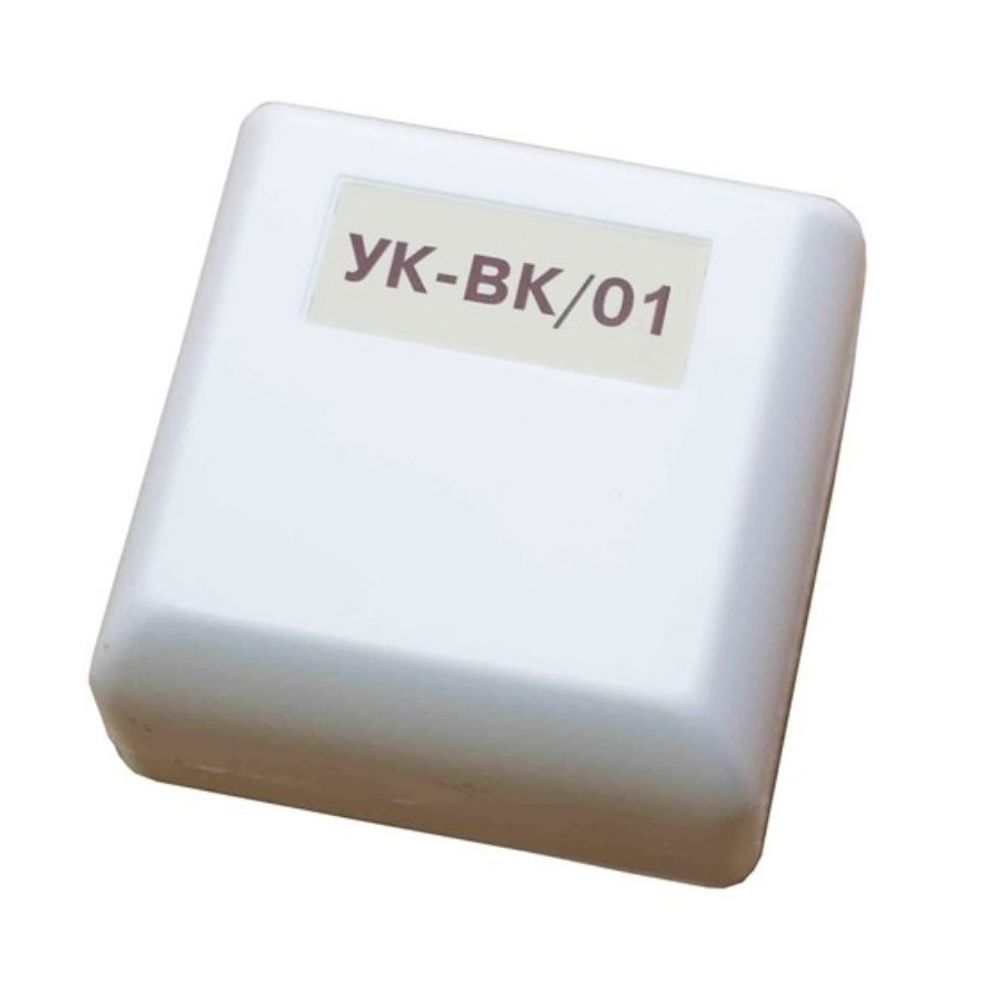

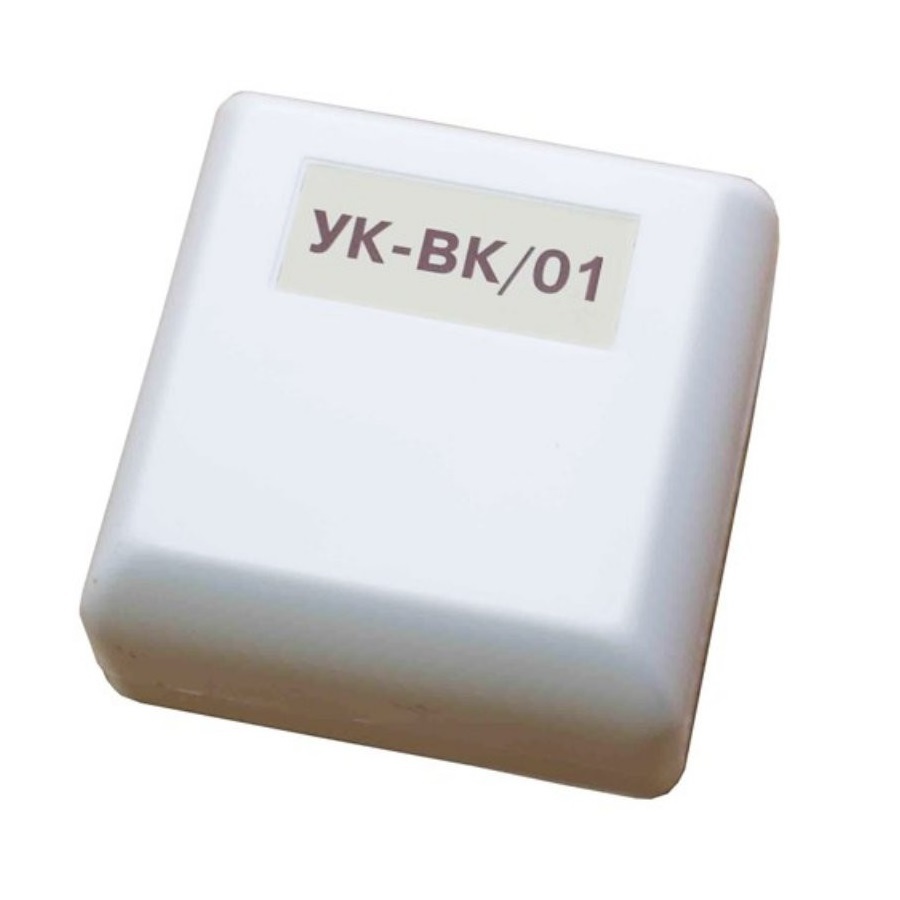

Применяются в системах охранно-пожарной сигнализации, управления пожаротушением и предназначены для управления подключением и отключением исполнительных устройств
| Количество исполнительных реле |
для исполнений «УК-ВК», «УК-ВК/02», «УК-ВК/04» |
2 |
| для исполнений «УК-ВК/01», «УК-ВК/03», «УК-ВК/05» |
1 |
| Характеристики исполнительных реле |
| тип выходных контактов |
«УК-ВК», «УК-ВК/01» |
на замыкание |
| «УК-ВК/02», «УК-ВК/03», «УК-ВК/04», «УК-ВК/05» |
на переключение |
| входное напряжение |
«УК-ВК», «УК-ВК/01», «УК-ВК/02», «УК-ВК/03» |
12 В |
| «УК-ВК/04», «УК-ВК/05» |
24 В |
| входной ток |
«УК-ВК», «УК-ВК/02» |
от 72 до 106 мА (для 2-х реле) |
| «УК-ВК/01», «УК-ВК/03» |
от 36 до 53 мА |
| «УК-ВК/04» |
от 34 до 56 мА (для 2-х реле) |
| «УК-ВК/05» |
от 17 до 28 мА |
| Прочность электрической изоляции «вход-выход» |
не менее 3500 В |
| Диапазон рабочих температур |
от минус 30 до +50°C |
| Габаритные размеры |
75х75х46 мм |
| Масса |
не более 0,3 кг |
| Исполнение устройства |
Максимальное коммутируемое напряжение каждого реле, В |
Максимальный коммутируемый ток каждого реле, А |
| Переменное напряжение |
Постоянное напряжение |
Переменное напряжение |
Постоянное напряжение |
| «УК-ВК», «УК-ВК/01» |
245 |
30 |
5 |
5 |
| УК-ВК/02», ..., «УК-ВК/05» |
220 |
30 |
10 |
10 |
