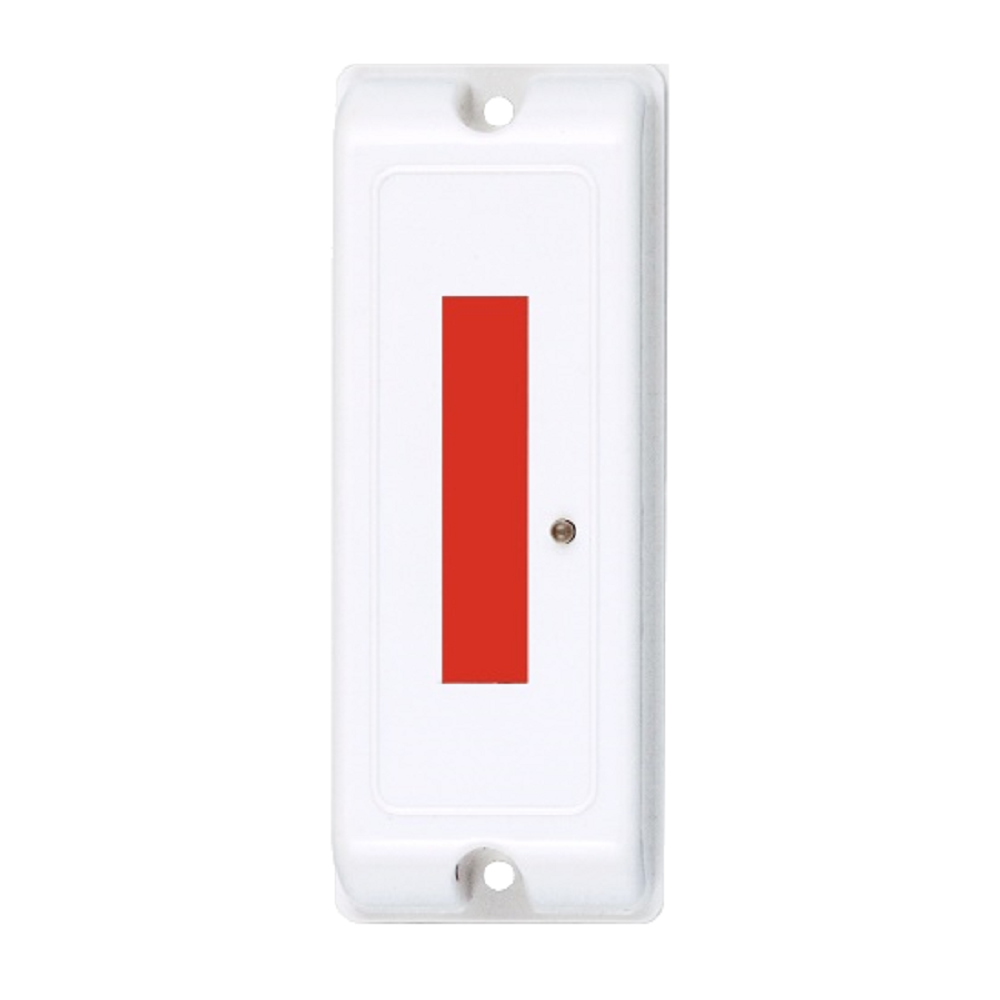

Устройство является универсальным радиоканальным извещателем, предназначенным для контроля состояния внешней цепи. Устройство допускает подключение любых как пожарных, так и охранных извещателей, имеющих выход типа «сухой контакт», других устройств, имеющих релейные выходы для выдачи состояний «Пожар», «Тревога». Устройство может выполнять функции пожарного или охранного извещателя в зависимости от состояния перемычки «ТИП». Устройство измеряет параметры внешней цепи и передает информацию о срабатывании по радиоканалу в прибор «ВС-ПК ВЕКТОР». Устройство питается от встроенных автономных источников питания основной и резервной батарей.
Особенности
- Радиоканальное устройство «ВС-ПИ ВЕКТОР» может выполнять функции пожарного или охранного извещателя в зависимости от состояния перемычки «ТИП».
- Устройство имеет шлейф сигнализации (ШС) и датчик вскрытия корпуса.
- В режиме пожарного извещателя устройство контролирует неисправность шлейфа сигнализации.
- Устройство выполняет постоянное самотестирование, в случае выявления неисправностей передает информацию в прибор по радиоканалу и выдаёт соответствующую индикацию.
- Питание от встроенных основной и резервной батарей. Длительность работы устройства от основной батареи составляет не менее 36 месяцев, от резервной батареи не менее 2 месяцев.
- Извещения передаются по защищенному радиоканалу на двух частотах.
- В извещателе предусмотрена процедура проверки качества связи с прибором.
- Световая индикация дежурного режима работы, пожара, качества связи, состояния батарей: разряд, необходимость замены.
Технические характеристики
Сопротивление ШС без выносного резистора, кОм, не более:
для охранного типа
для пожарного типа |
1
0,22 |
Сопротивление течки между линиями ШС, кОм, не менее:
для охранного типа
для пожарного типа |
20
50 |
Продолжительность нарушения ШС,
не вызывающая реакцию, мс, не более
вызывающая реакцию, мс, не менее |
300
500 |
| Мощность излучения радиоканала, не более, мВт |
10 |
| Напряжение питания устройства, В |
от 2,55 до 3,3 |
| Максимальная дальность связи с прибором на открытой местности, м |
до 600 |
| Степень защиты, не менее |
IP41 |
| Диапазон рабочих температур, °С |
от -30 до 55 |
| Масса (без батарей), не более, кг |
0,06 |
| Габаритные размеры, не более, мм |
110x45x30 |
| Срок службы, лет |
10 |
