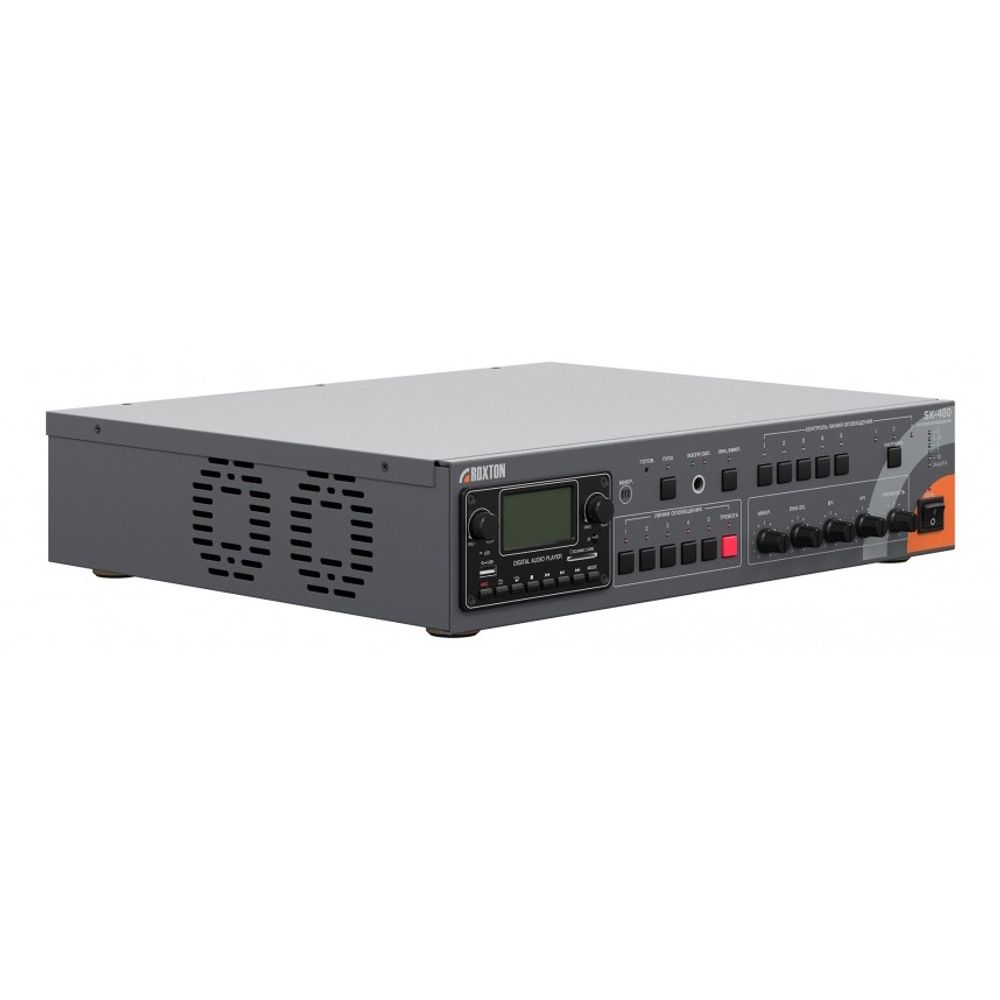

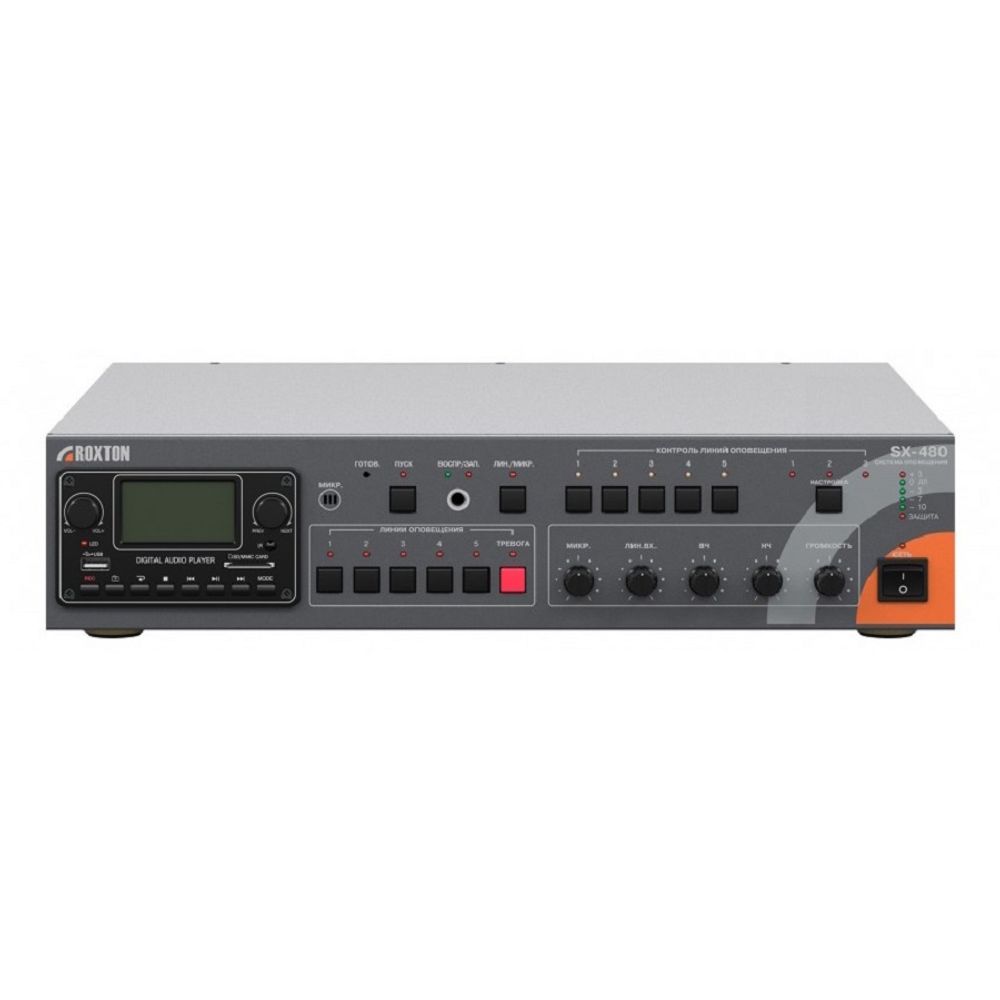

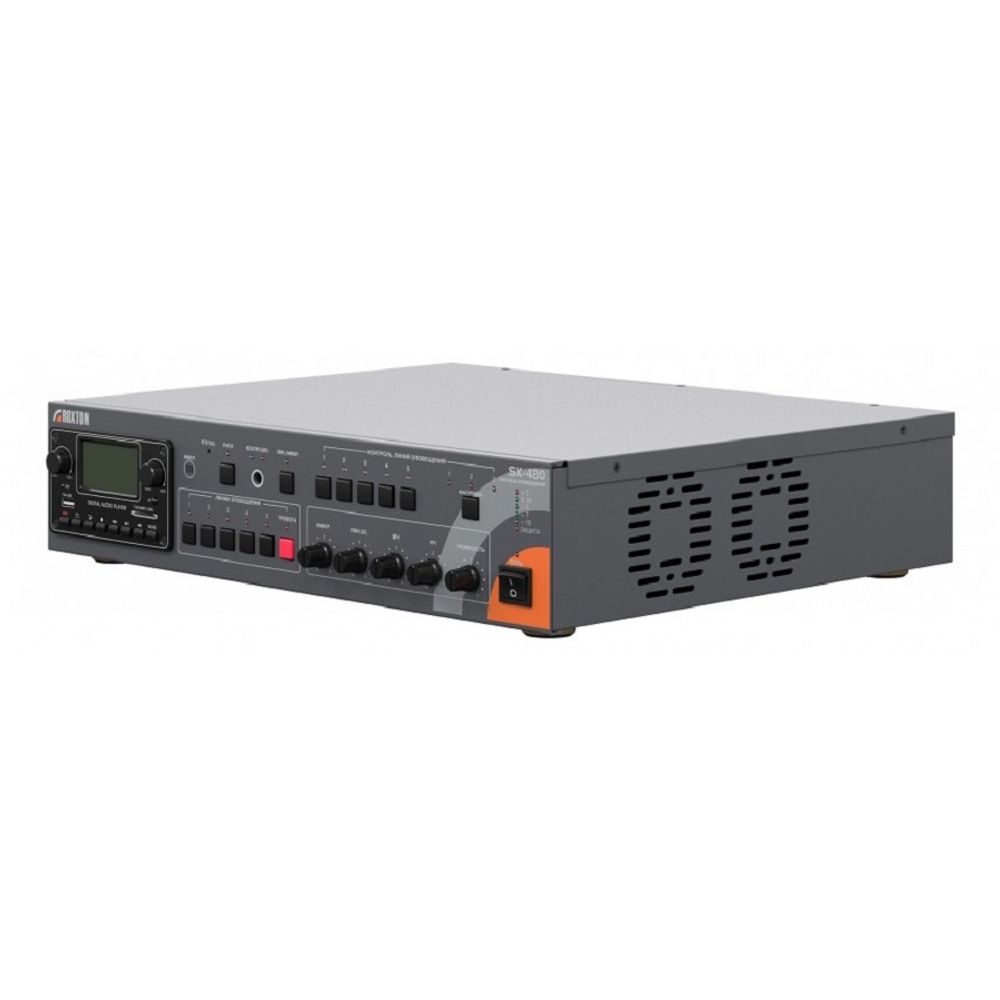

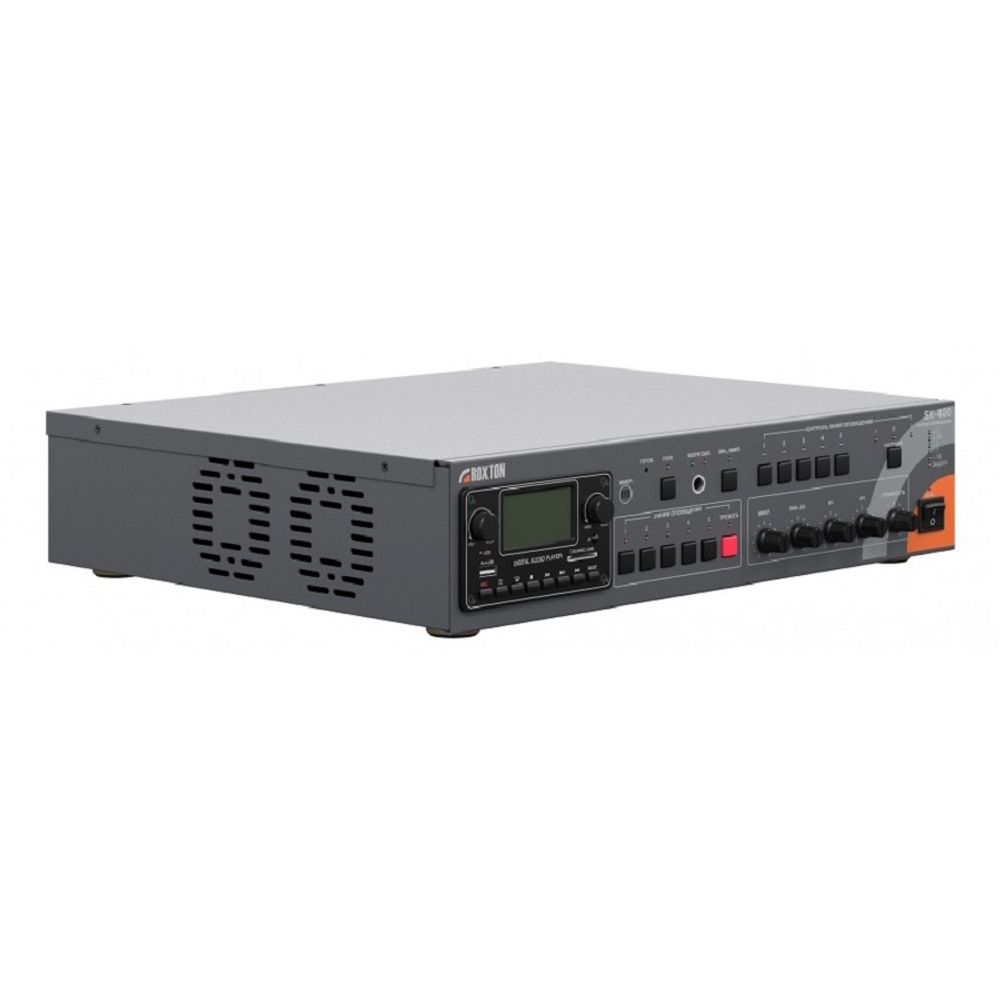

Комбинированная система оповещения ROXTON SX-480 представляет собой цифро-аналоговый моноблок для построения полнофункциональных систем оповещения и управления эвакуацией (СОУЭ) 3-го типа, объектовых (ОСО) и локальных (ЛСО) систем оповещения. Система включает в себя блок автоматического контроля до 5-ти линий громкоговорителей, трансляционный усилитель мощностью 480 Вт с 2-мя линейными и 1-м микрофонным аудиовходами, темброблоком, поканальными регуляторами громкости регуляторами и селектором зон. Помимо этого, в систему встроен аудио проигрыватель с поддержкой внешних USB/SD накопителей, Bluetooth и FM тюнера, которые расширяют мультимедийные возможности системы.
Блок дистанционного управления модулем речевого сообщения, активации линейного входа и сигналов события, обеспечивает ROXTON SX-480 сопряжение с системами ОПС, ГО и ЧС. Помимо этого, для дистанционного управления оповещением к моноблоку подключается до 4-х микрофонных консолей ROXTON SX-R31 с несколькими уровнями приоритетов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Выходная мощность |
480 Вт |
| Выходной сигнал |
- высоковольтный 100 В, 70 В
- низкоомный 4 Ом
|
| Аудиовходы |
- линейные 2xRCA, 1xTRS 6.25 мм
- микрофонные 1xTRS 6.35 мм
|
| Микрофонная консоль |
ROXTON SX-R31 |
| Габариты (Ш x В x Г) |
437 x 98 x 383 мм |
| Вес |
15 кг |
| Встроенный источник аудиосигнала |
MP3/WMA, USB/SD, Bluetooth, Тюнер (FM) |
| Блок контроля линий |
Да (5 линий) |
| Селектор зон |
Да (5 зон) |
| Регулировки |
Громкость (общая/поканальная), Темброблок (НЧ/ВЧ) |
| Дополнительные функции |
Приоритетные входы, Пульт ДУ |
Общие характеристики
| Тип устройства |
Комбинированная система оповещения |
| Класс усилителя |
AB |
| Количество зон оповещения |
5 |
| Воспроизводимый диапазон частот |
80 Гц 16 кГц |
| Номинальная выходная мощность |
480 Вт |
| Количество каналов усиления |
1 |
| Отношение сигнал шум (SNR) |
85 дБ |
Характеристики блока контроля линий
| Количество контролируемых линий |
5 |
| Напряжение контролируемой линии |
100 В |
| Величина отклонения для регистрации неисправности |
10% |
| Параметры реле |
100 250 В / 5 А |
| Контролируемый импеданс линии |
- максимальный 1600 Ом
- минимальный 20 Ом
|
Характеристики блока цифровых сообщений
| Длительность сообщения |
60 с |
| Управляющие сигналы |
Сухой контакт (+24 В) |
| Частотный диапазон |
300 Гц 3.4 кГц |
| Частота дискретизации сообщения |
8 кГц |
| Коэффициент гармоник |
1% |

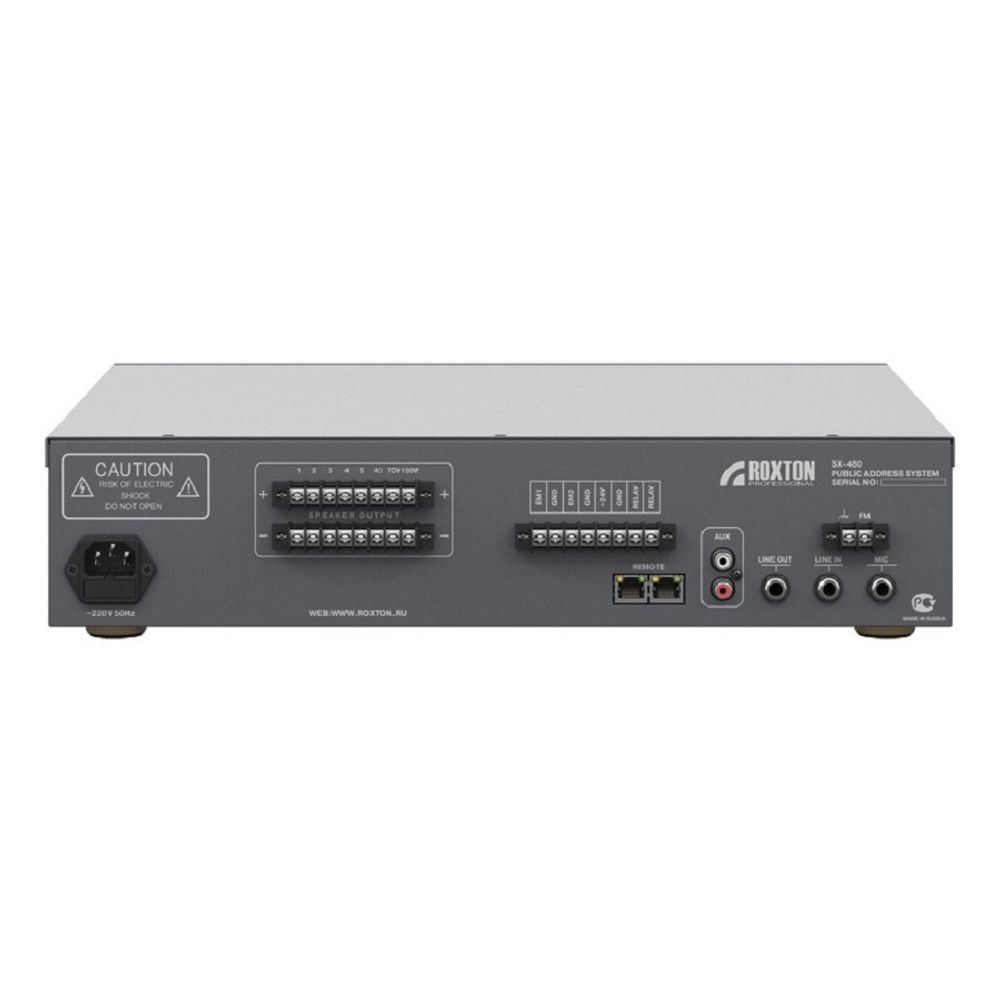

Аудиовыходы
| Высоковольтные |
- 100 В, 70 В 8-ми контактная клеммная колодка (пара)
|
| Выход OUT |
|
| Низкоомные |
- 8 Ом 8-ми контактная клеммная колодка (пара)
|
Аудиовходы
Чувствительность/Сопротивление аудиовходов
| Микрофонные (MIC) |
5 мВ / 470 Ом |
| Линейный (OUT) |
0.75 В |
| Линейные (AUX, EM1, EM2) |
0.75 В / 10 кОм |
Питание
| Тип блока питания |
Трансформаторный |
| Напряжение питания |
AC ~230 В, 50 Гц |
| Тип исполнения блока питания |
Внутренний |
| Потребляемая мощность (основное питание) |
- полная нагрузка 800 Вт
- холостой режим 17 Вт
|
Конструкция
| Цвет |
Серый |
| Возможность монтажа в стойку |
Нет |
| Система охлаждения |
Конвекционное охлаждение |
| Материал корпуса |
Сталь |
| Габариты |
- ширина 437 мм
- высота 98 мм
- глубина 383 мм
|
| Вес |
15 кг |
