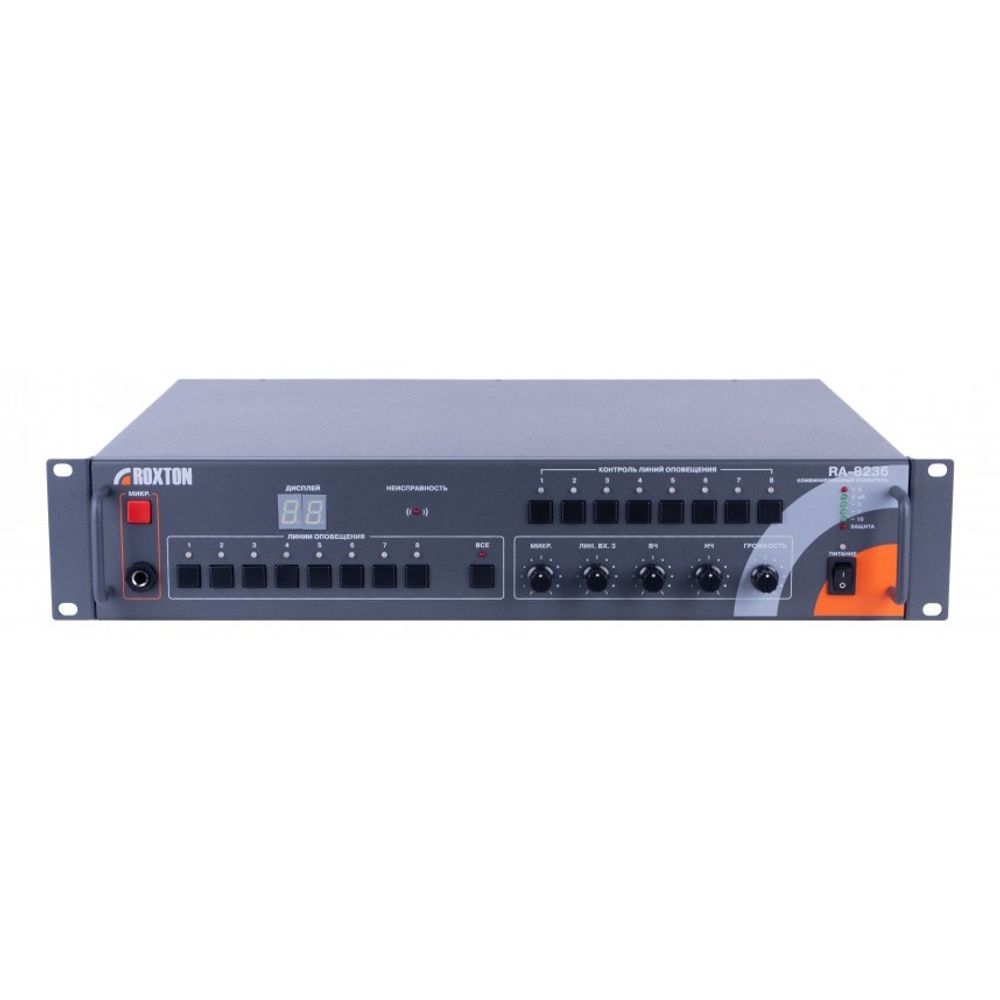

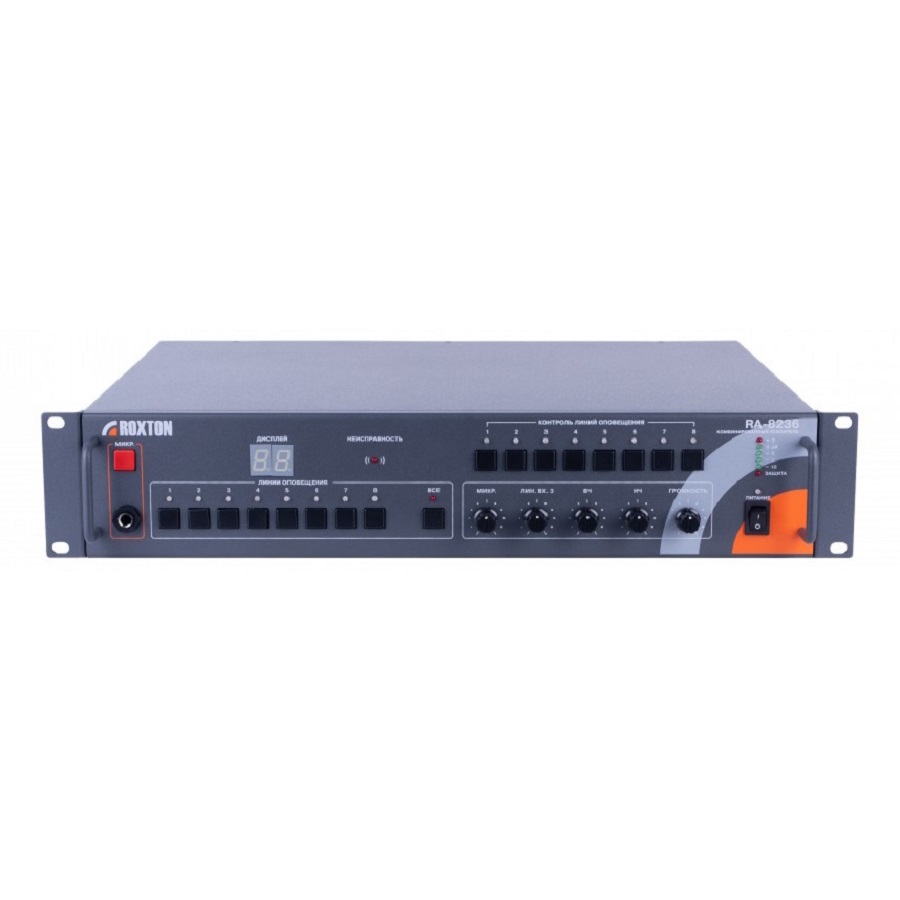

Комбинированная система ROXTON RA-8236 представляет собой цифро-аналоговый моноблок для построения законченных полнофункциональных систем оповещения, управления эвакуацией и трансляции звука. Система включает в себя блок автоматического контроля до 8-ми линий громкоговорителей, трансляционный усилитель мощностью 360 Вт с 3-мя линейными и 1-м микрофонным аудиовходами, темброблоком, поканальными регуляторами громкости регуляторами и селектором зон. Для резервирования электропитания моноблок оборудован резервным вводом с напряжением 24 В постоянного тока со встроенным зарядным устройством.
Система работает как самостоятельное устройство (локальный режим), так и в составе системы ROXTON 8000. При использовании моноблока ROXTON RA-8236 в локальном режиме возможно построение централизованной 12-ти приоритетной дистанционно управляемой системы оповещения и управления эвакуацией (СОУЭ) 3-го типа.
В составе системы ROXTON 8000 допустимо использование до 64 терминалов RA-8236. В зависимости от конечной конфигурации и количества терминалов, возможно построение трехканальной 16-ти приоритетной, 512-ти зонной системы оповещения с дистанционным контролем и управлением. Терминалы управляются и контролируются от периферийных устройств ROXTON RM-8064 или ROXTON PS-8208 по трем звуковым каналам и протоколу RS-485.
Руководство по эксплуатации
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Выходная мощность |
360 Вт |
| Блок контроля линий |
Да (8 линий) |
| Селектор зон |
Да (8 зон) |
| Регулировки |
Громкость (общая/поканальная), Темброблок (НЧ/ВЧ) |
| Дополнительные функции |
Монтаж в стойку |
| Выходной сигнал |
|
| Аудиовходы |
- линейные 2xRCA, 2xTS 6.25 мм
- микрофонные 1xTS 6.35 мм
|
| Микрофонная консоль |
ROXTON RM-8064 |
| Габаритные размеры ШхВхГ (высота в Unit) |
482 x 88 x 360 мм (2U) |
| Вес |
17 кг |
Общие характеристики
| Тип устройства |
Комбинированная система оповещения |
| Класс усилителя |
AB |
| Количество зон оповещения |
8 |
| Воспроизводимый диапазон частот |
80 Гц 18 кГц |
| Номинальная выходная мощность |
360 Вт |
| Количество каналов усиления |
1 |
| Отношение сигнал шум (SNR) |
105 дБ |
Характеристики блока контроля линий
| Количество контролируемых линий |
8 |
| Напряжение контролируемой линии |
100 В |
| Величина отклонения для регистрации неисправности |
25% |
| Параметры реле |
100 250 В / 5 А |
| Контролируемый импеданс линии |
- максимальный 1600 Ом
- минимальный 10 Ом
|
| Интервал проверок |
от 1 мин. до 24 ч. |
Функционирование в составе системы
| Максимальное количество RA-8236 в системе |
64 |
| Интерфейс связи устройств |
RS-485 |
| Параметры интерфейса |
- бит данных 8
- стоповый бит 1
- чётность нет
|
| Максимальное количество управляющих систем |
|
| Скорость обмена данными |
20000 бод/c |
| Число звуковых каналов |
3 |

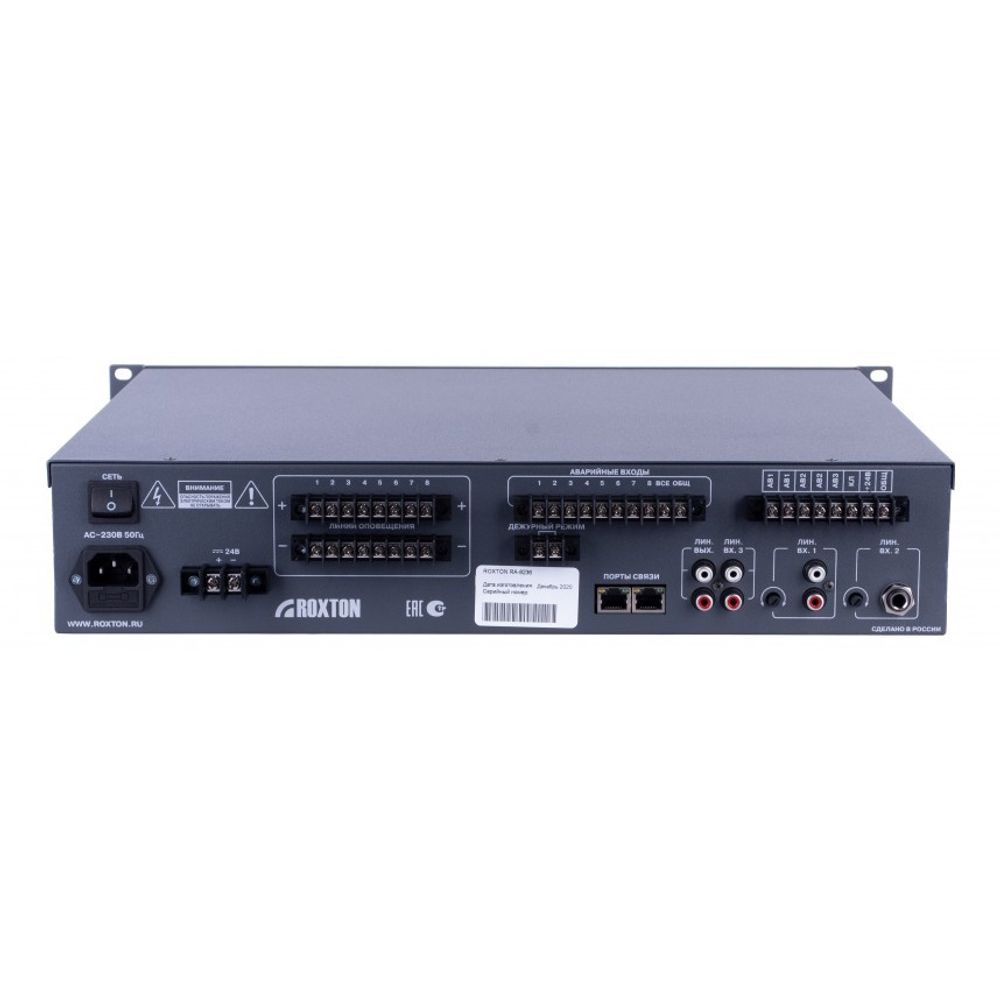

Аудиовыходы
| Высоковольтные |
- 100 В 8-ми контактная клеммная колодка (пара)
|
Аудиовходы
Чувствительность/Сопротивление аудиовходов
| Микрофонные (MIC) |
5 мВ / 470 Ом |
| Линейный (OUT) |
0.75 В |
| Линейные (AUX, EM1, EM2) |
0.75 В / 10 кОм |
Питание
| Тип блока питания |
Трансформаторный |
| Напряжение питания |
- основное AC ~230 В, 50 Гц
- резервное DC 24 В
|
| Тип исполнения блока питания |
Внутренний |
| Потребляемая мощность (основное питание) |
- холостой режим 14 Вт
- дежурный режим 7 Вт
|
Конструкция
| Цвет |
Серый |
| Возможность монтажа в стойку |
Да |
| Материал корпуса |
Сталь |
| Система охлаждения |
Конвекционное охлаждение |
| Высота в юнитах |
2U |
| Габариты |
- ширина 482 мм
- высота 88 мм
- глубина 360 мм
|
| Вес |
17 кг |
