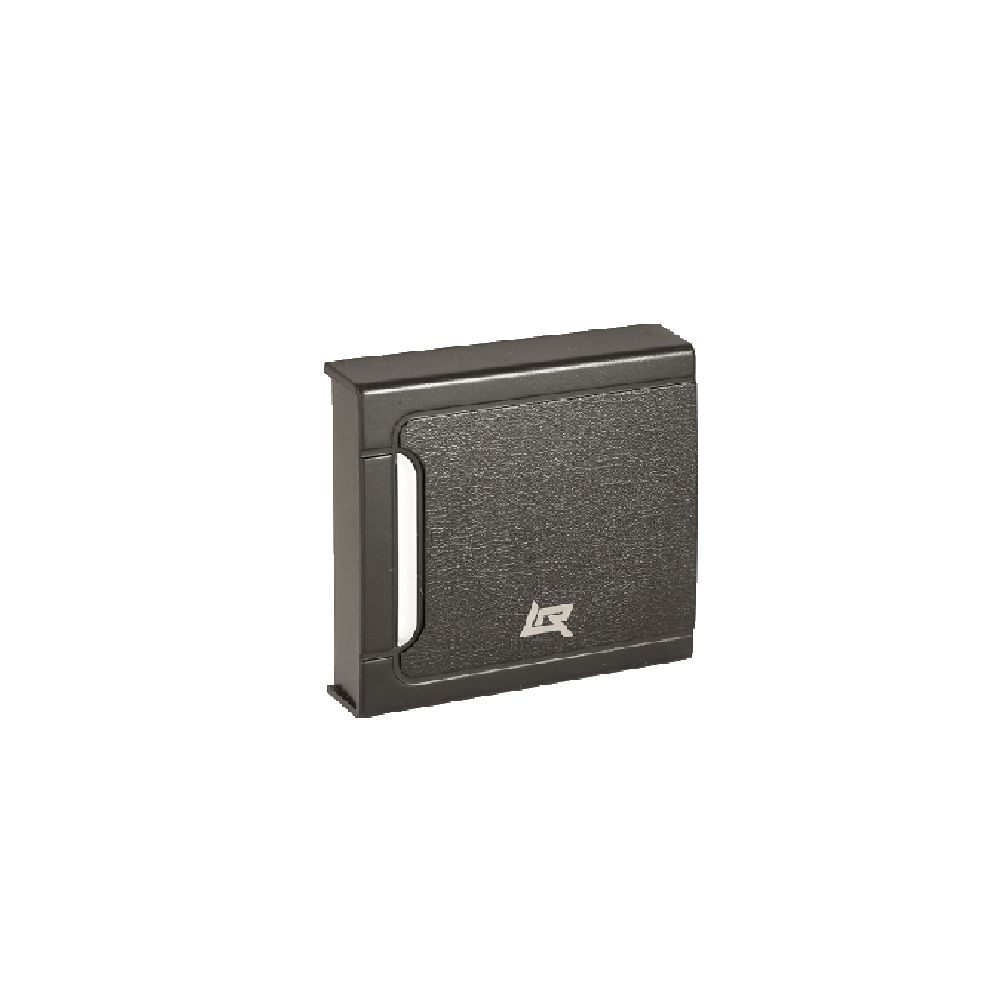

Считыватель STR-RM-A01 обладает интерфейсом Wiegand-26, что гарантирует совместимость с любой системой контроля доступа, поддерживающей формат Wiegand. Помимо Wigand-26, считыватель поддерживает и Wiegand-34, для чтения идентификаторов с большей длинной кода. Поддерживает формат карт Mifare.
НАЗНАЧЕНИЕ ПРОВОДОВ СЧИТЫВАТЕЛЯ:
| Провод |
Функция |
Цвет |
Назначение провода |
| 1 |
LED |
Синий |
Внешнее управление светодиодом |
| 2 |
Beeper |
Желтый |
Внешнее управление звуком |
| 3 |
D0 |
Зеленый |
Линия DATA0 |
| 4 |
D1 |
Белый |
Линия DATA1 |
| 5 |
+12V |
Красный |
Электропитание + 12В |
| 6 |
GND |
Черный |
Электропитание - 12В (Общий) |
| 7 |
Wg34 |
Серый |
Переключение с Wiegand-26 на Wiegand-34 замыканием на GND |
| Параметр |
Значение |
| Цвет корпуса |
Черный |
| Диапазон температуры окружающего воздуха |
от минус 45 °С до плюс 50 °С |
| Масса, не более |
0,22 кг |
| Формат карт |
Mifare |
| Материал корпуса |
Пластик ABS |
| Интерфейсы |
Wiеgand 26, 34 |
| Длина кабеля интерфейса Wiegand, не более м |
100 |
| Дистанция считывания карт |
(1,5 - 3) см |
| Диапазон напряжения питания постоянного тока |
(9 - 16) В |
| Ток потребления в режиме ожидания, не более |
80 мА |
| Габаритные размеры (В Ч Ш Ч Г), не более |
(90 x 90 x 23) мм |
| Степень защиты оболочки |
IP68 |
