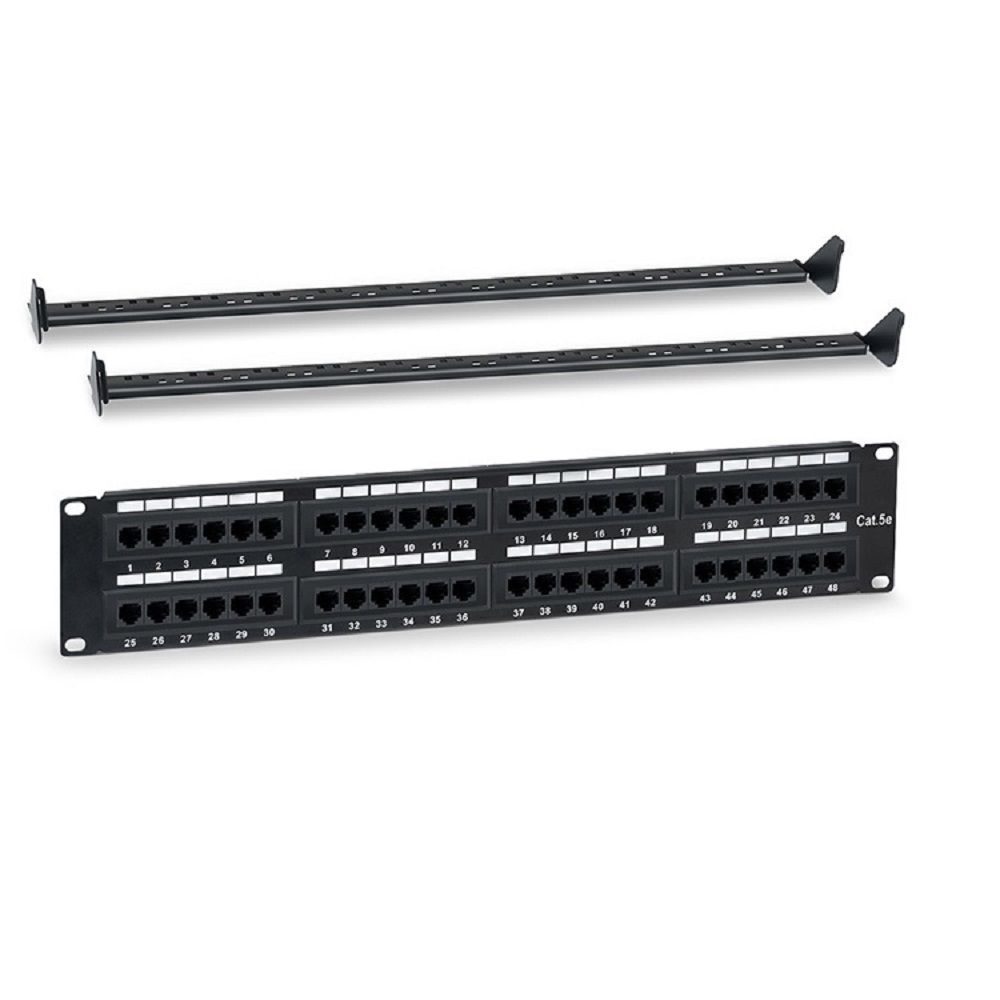

WRline WR-PL-48-C5E-D Патч-панель 19' (2U), 48 портов RJ-45, категория 5e, Dual IDC, с задним кабельным организатором, цвет черныйКоммутационная панель (патч-панель) WRline категории 5е на 48 портов предназначены для установки в 19 телекоммуникационные шкафы и стойки и служит для терминирования кабелей СКС или других систем связи. Для крепления на профиль предусмотрены отверстия с обеих сторон. Порты имеют нумерацию с фронтальной стороны, а также специальные поля для маркировки. На тыльной стороне панели находятся контакты Dual IDC с цифровой нумерацией и цветной маркировкой по стандартам T568 А и B. Для заделки проводников можно использовать ножи типов 110 и Krone. Лезвия контактов в патч-панели ориентированы под углом 45°, что обеспечивает надежное соединение с проводником. Для облегчения монтажа и укладки кабелей в комплект поставки входит съемный задний организатор.
|
Категория (TIA/EIA)
|
5e |
|
Наличие экрана
|
неэкранированная |
|
Объем
|
0.0029 |
|
Высота упаковки (мм)
|
62 |
|
Ширина упаковки (мм)
|
510 |
|
Глубина упаковки (мм)
|
97 |
|
Вес, кг
|
1.2124 |
|
Ширина (мм)
|
482 |
|
Высота (мм)
|
88 |
|
Количество портов
|
48 |
|
Тип разъема
|
RJ45 |
|
Температура эксплуатации
|
+5 °C ... +60 °C |
|
Вид продукции
|
патч-панель 19-дюймовая |
|
Монтажная высота
|
2U |
|
Поддерживаемые приложения
|
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
|
Тип IDC контактов
|
Dual IDC (110 + Krone) |
|
Комплектация
|
Патч-панель 1штЗадний кабельный организатор 2 шт.Стяжка нейлоновая 8 шт.Комплект крепежа (винт, шайба, гайка М6) 4 шт. |
|
Допустимый калибр проводников
|
22 25 AWG однопроволочные |
|
Масса без упаковки (кг)
|
1.04 |
|
Глубина (мм)
|
29 |
|
Контактное сопротивление (макс.)
|
20 мОм |
|
Материал печатной платы (PCB)
|
двухслойный стеклотекстолит (FR-4) 1,6 мм |
|
Материал корпуса
|
сталь 1,6 мм |
|
Материал IDC-контактов
|
фосфористая бронза с покрытием 2,54 мкм сплава олова |
|
Материал контактов RJ-45
|
фосфористая бронза с напылением золотом 1,27 мкм (50µ") поверх 2,54 мкм никелировки |
|
Материал разъемов для печатной платы
|
АБС-пластик (UL-94V-0) |
|
Материал заднего кабельного организатора
|
сталь 1,6 мм |
|
Материал разъемов RJ-45
|
АБС-пластик, UL-94V-0 |
|
Вес упаковки (кг)
|
1.21 |
|
Температура хранения
|
-40 °C ... +70 °C |
|
Температура монтажа
|
0 °С ... +50 °С |
|
Количество циклов коммутации (мин.)
|
750 |
|
Усилие удержания разъема
|
50 Н (мин.) |
