МЕТА 7403-4 исп.И, Коробка коммутационная огнестойкая, керамическая
Для выполнения требований Федерального закона от 22 июля 2008 г. 123ФЗ и Свода правил СП 6.13130.2013 в местах ветвления линии необходимо использовать, так называемые, коробки монтажные огнестойкие для сохранения работоспособности кабельных линий систем противопожарной безопасности в условиях пожара в течении времени, необходимого для выполнения их функции и полной эвакуации людей в безопасную зону.
Огнестойкие коммутационные коробки МЕТА 7403Х сертифицированы в составе огнестойкой кабельной линии «СпецкаблайнКиТ».

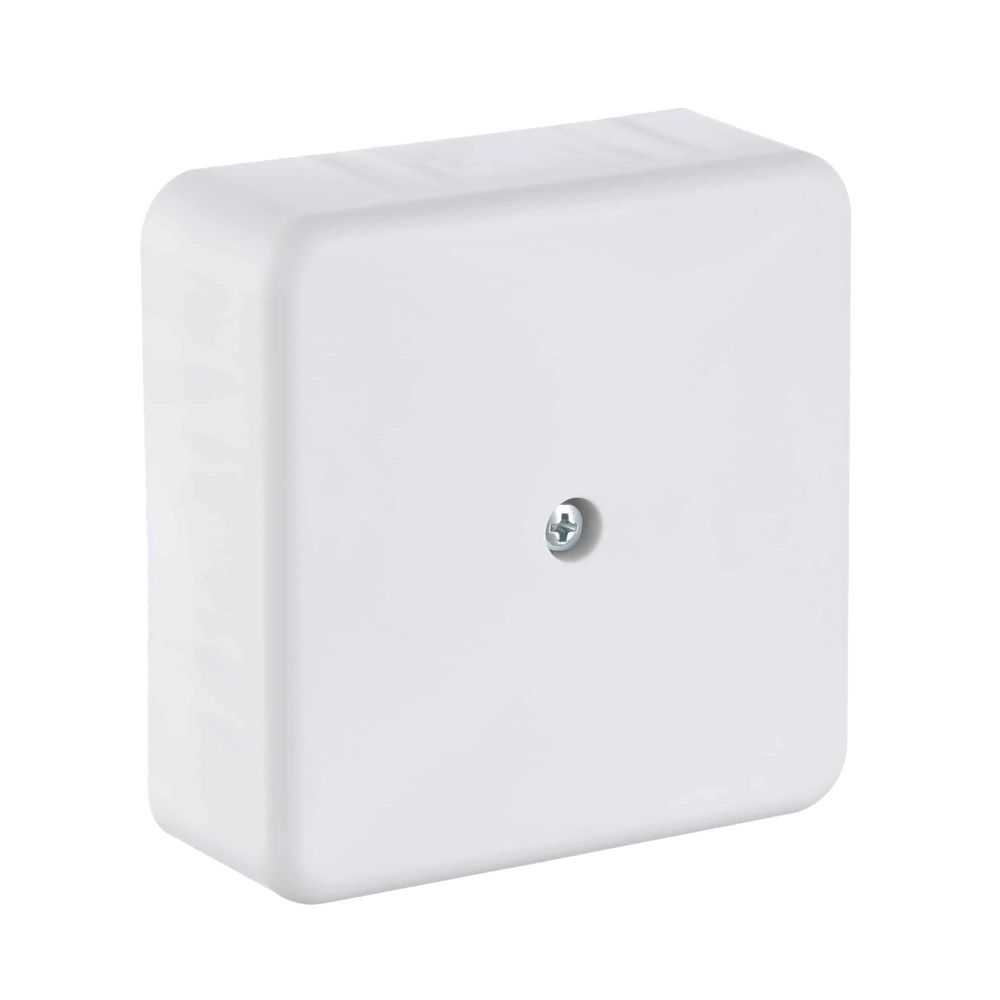

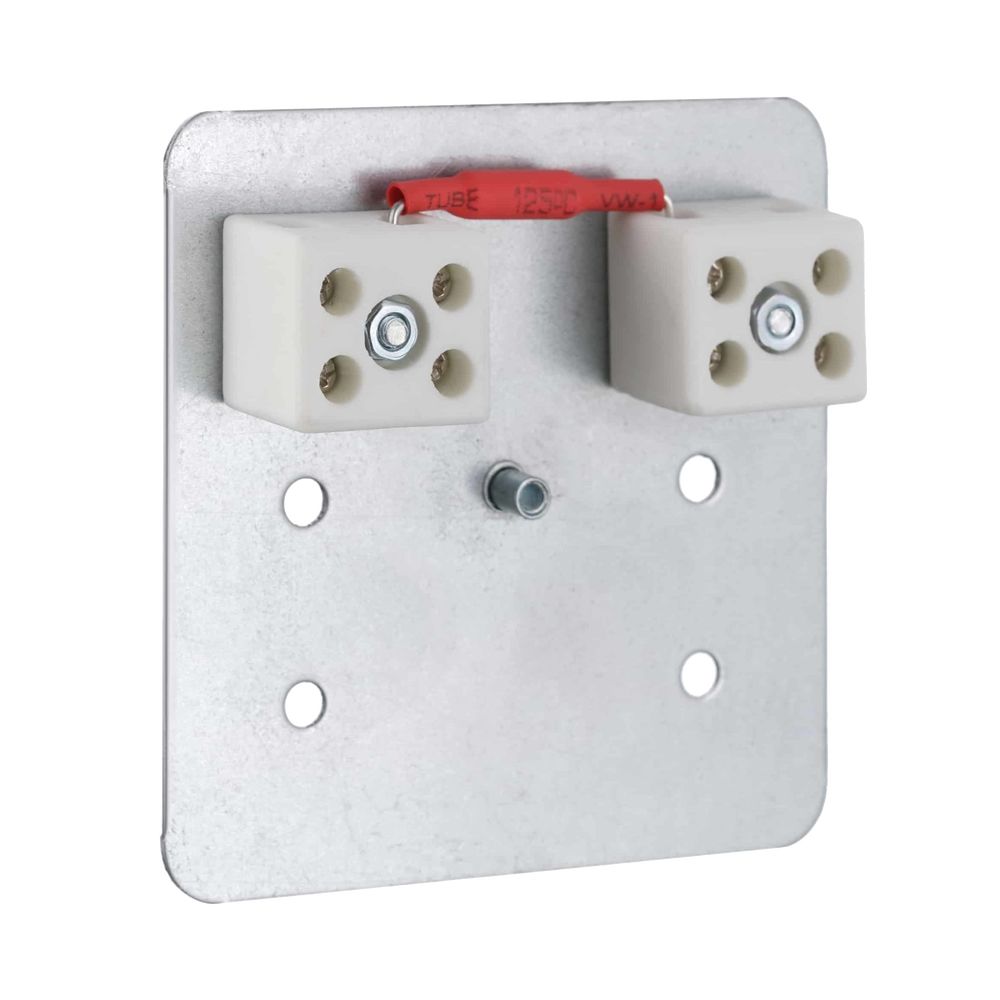

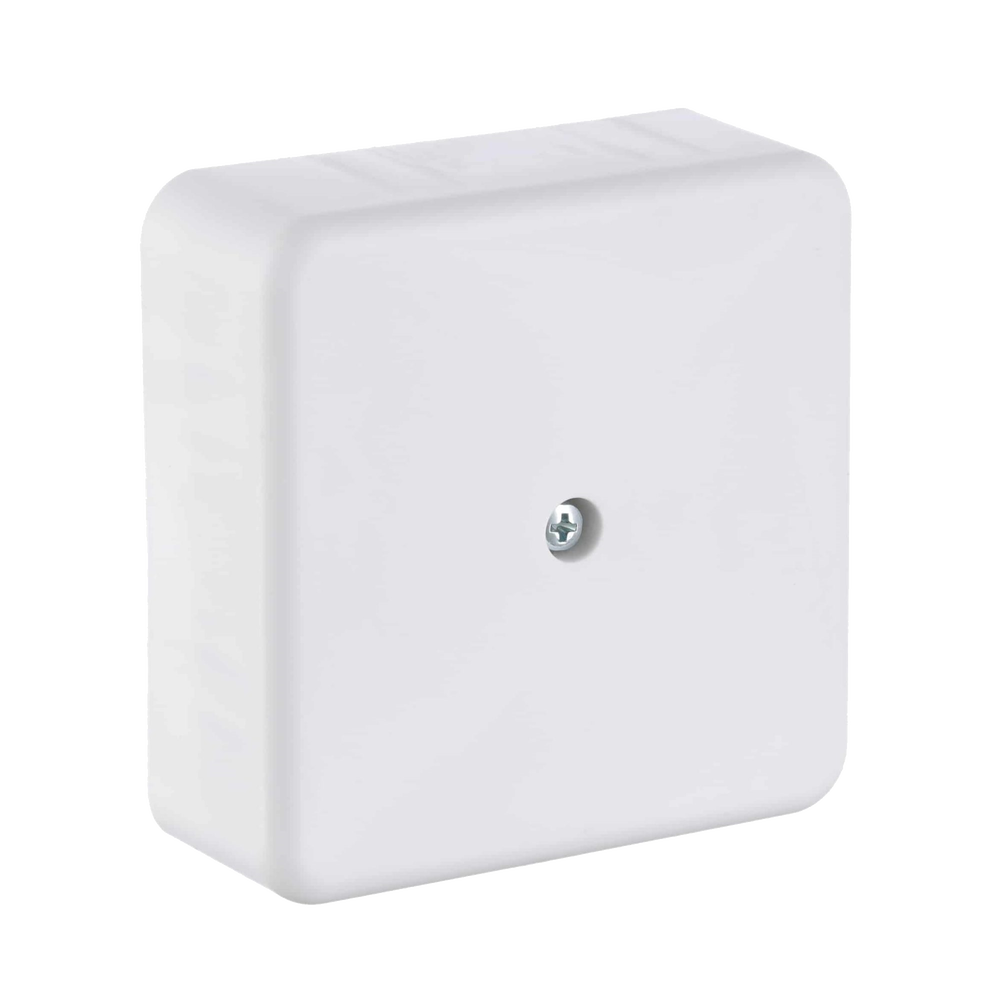

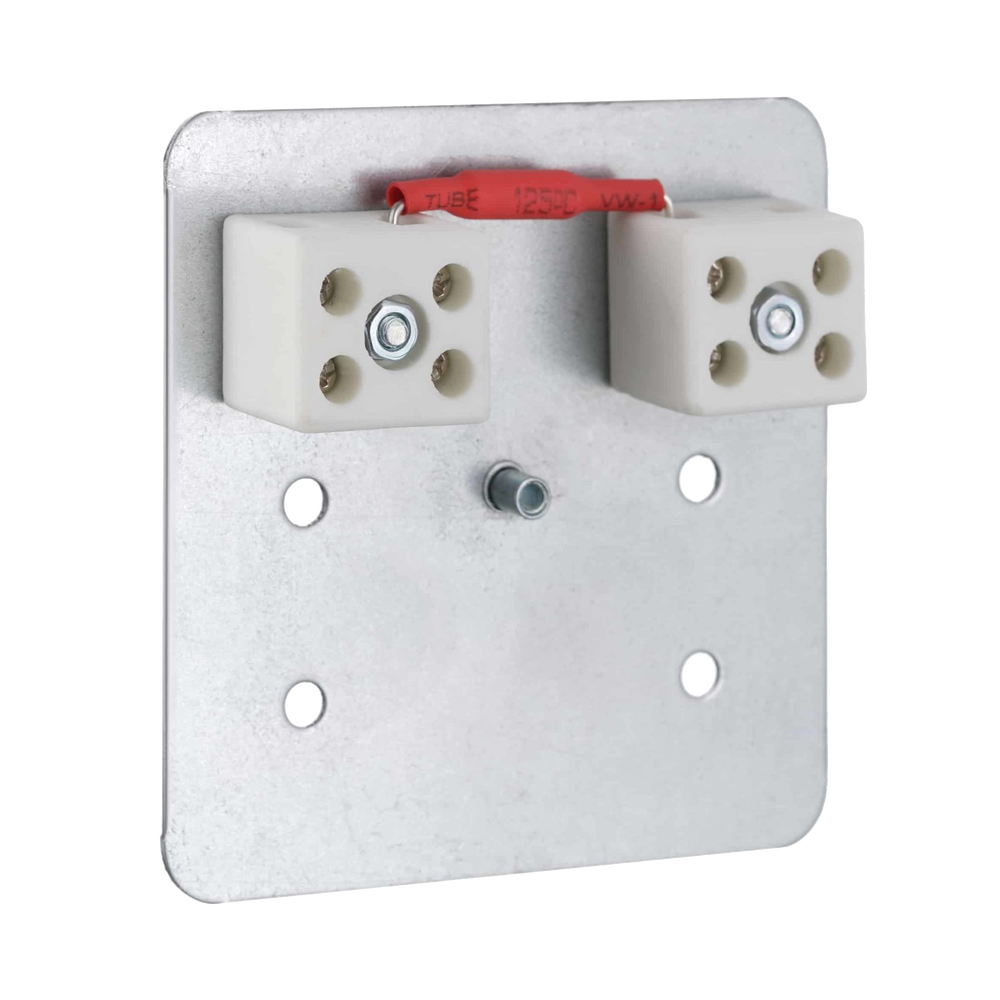

Конструктивно коробка огнестойкая представляет собой металлическое основание с различным количеством керамических клеммных колодок (2 к) МЕТА 74032, (4 к) МЕТА 7403 4, (8 к) МЕТА 74038, (12 к) МЕТА 740312). Металлическое основание и клеммные колодки монтажной огнестойкой коробки закрываются декоративной крышкой из пластмассы нераспространяющей горение (НГ).
Огнестойкая коммутационная коробка с изолятором короткого замыкания (КЗ) предназначена для использования в системах противопожарной автоматики, в том числе в системах оповещения и управления эвакуацией людей при пожаре (СОУЭ).
В случае пожара, в оповещателе может возникнуть короткое замыкание (например замыкание обмоток трансформатора), которое может вывести из строя как отдельный шлейф оповещения, так и всю систему. Соответственно требования Федерального закона ФЗ 123 не будут выполнены (ФЗ 123 статья 84 пункт 7 «Системы оповещения людей о пожаре и управления эвакуацией людей должны функционировать в течение времени, необходимого для завершения эвакуации людей из здания, сооружения, строения.»).
При пожаре изолятор ограничивает ток через оповещатель, в цепи которого возникло короткое замыкание (оповещатель отключается). Остальные элементы системы оповещения продолжат работать в штатном режиме.
Технические характеристики
| Модель |
МЕТА 74034 исп. И |
| |
|
| Колво контактов |
4 |
| Макс. сечение проводника (кв.мм) |
6 |
| Материал клеммных колодок |
керамика |
| Степень защиты оболочки |
IP41 |
| Габаритные размеры (мм) |
75x75x28 |
| Масса, (кг) |
0, 1 |
| Наличие изолятора КЗ |
да |
Функциональные возможности
- Защита линий оповещения по п. 6.2.1.17 ГОСТ Р 53325-2012
- Сертифицирована в составе ОКЛ Спецкаблайн
- Сертифицирована в составе ОКЛ АвангардЛайн
- Встроенный изолятор КЗ
- Керамические клеммы
- Для использования внутри помещения
- Сечение проводника до 6 кв.мм
- Простой монтаж
