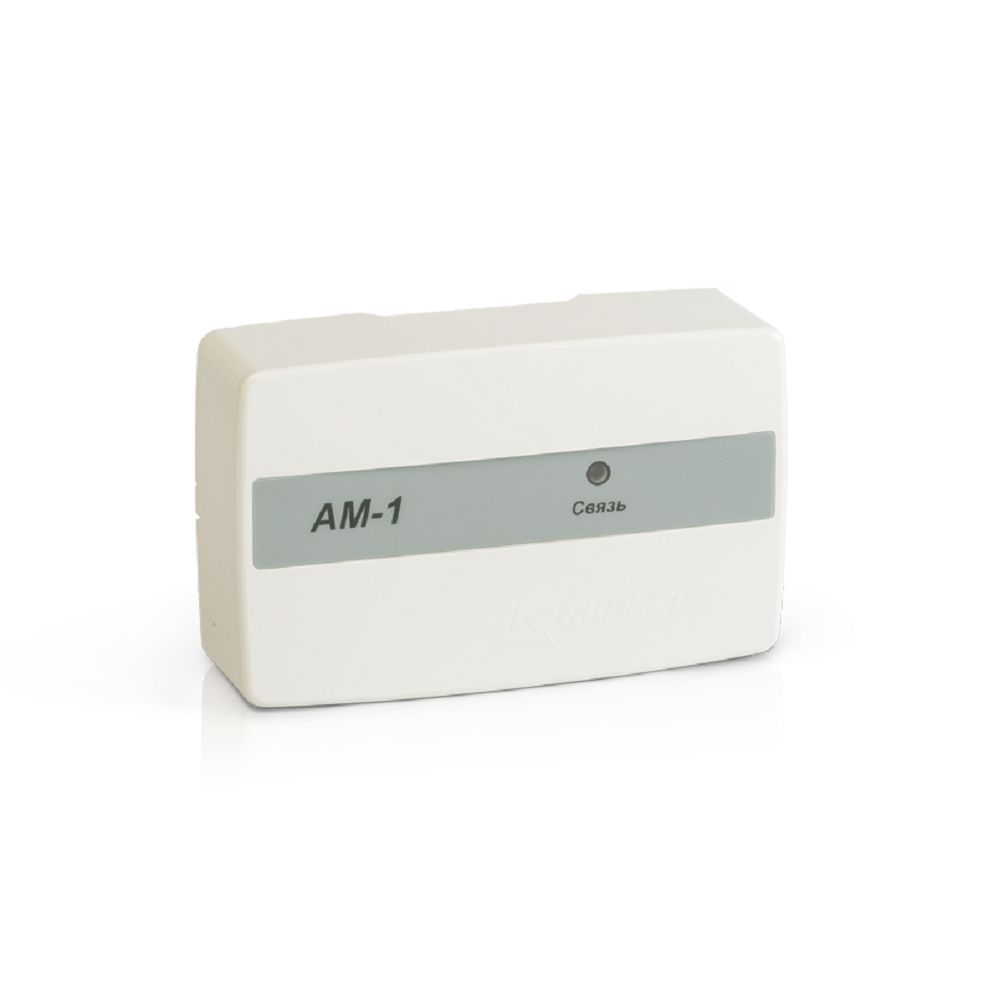

АМ-1 прот.R1 метка адресная предназначена для получения извещений от устройств с выходом типа «сухой контакт», не питающихся от шлейфа, и передачи извещений в приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей».
Адресная метка контролирует сопротивление своего шлейфа и передает на приемно-контрольный прибор извещение о соответствующем событии замыкании-размыкании контактов контролируемого устройства, подключенного к шлейфу, или неисправности шлейфа с указанием своего адреса.
Адресная метка является программируемым устройством. Конфигурация адресной метки задается пользователем с приемно-контрольного прибора или с помощью программатора адресных устройств ПКУ-1.
Адресная метка позволяет контролировать неисправности (обрыв, короткое замыкание) линии связи, соединяющей адресную метку с контролируемым устройством.
Контролируя сопротивление линии связи, адресная метка передает на приемно-контрольный прибор извещение о соответствующем событии (замыкании-размыкании контактов, неисправности) с указанием своего адреса.
Питание адресной метки и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи.
Адресная метка АМ-1 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
АМ-1 может выполнять функции управления системой пожаротушения. Для этого к ней может быть подключена одна из следующих кнопок:
- КЗ кнопка запуска системы пожаротушения при нажатии на эту кнопку происходит ручной запуск системы пожаротушения;
- КО кнопка останова системы пожаротушения при нажатии на эту кнопку происходит ручной останов системы пожаротушения;
- КУА кнопка управления автоматикой при нажатии на эту кнопку происходит отключение автоматического режима запуска системы пожаротушения.
В системе адресная метка может быть технологической при установке конфигурации 4 и 5. В этом случае сигнал с нее будет только информационный. При срабатывании АМ-1 приемно-контрольный прибор не перейдет в состояние «внимание» или «пожар», а запишет это в журнал событий (например, открытие двери в насосную станцию, включение системы кондиционирования и т.д.).
