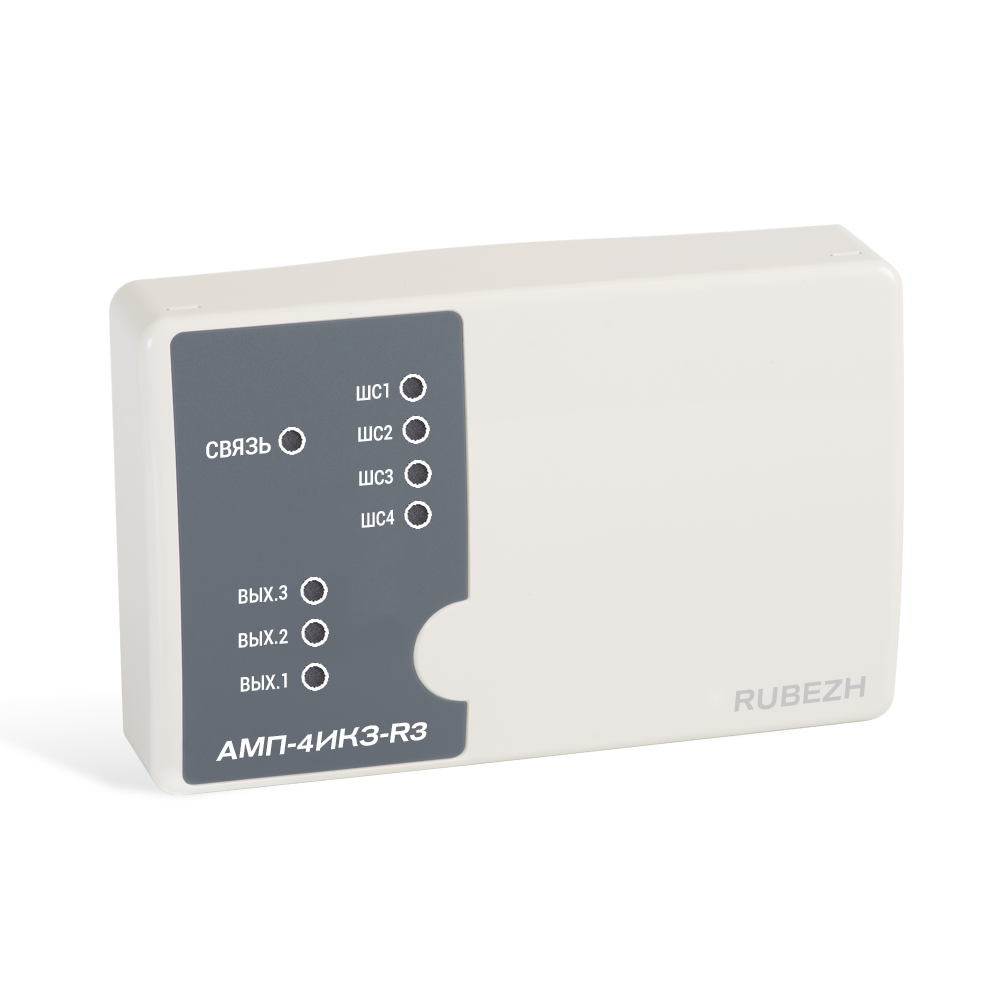

Метка адресная пожарная АМП-4ИКЗ-R3 со встроенным изолятором короткого замыкания АЛС предназначена для подключения к адресной системе неадресных пожарных, охранных извещателей, считывателя Wiegand, управления оповещением, инженерными системами и передачи информации о состоянии шлейфа с извещателями в адресный приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж, обеспечивающим в АЛС обмен в протоколе R3.

Метка адресная АМП-4ИКЗ-R3 обеспечивает:

• размыкания АЛС при КЗ и ее восстановления при устранении КЗ;
• подключение неадресных охранных, тепловых, дымовых, ручных или линейных пожарных извещателей;
• защитный сброс шлейфа для исключения ложных сработок;
• контроль исправности шлейфов сигнализации и выходных линий управления ИУ на обрыв и короткое замыкание;
• управление устройствами оповещения - световыми табло и звуковыми оповещателями;
• удаленного управления размыканием/восстановлением АЛС по команде от прибора или при помощи программного обеспечения FireSec;
• различные режимы работы питающих выходов;
• снятие/постановка охранных зон с помощью считывателя Proximity-карт, работающим в формате Wiegand, или по командам с прибора «Рубеж-2ОП» прот. R3;
• управление внешними устройствами, например электромагнитным замком, с помощью перекидного реле «сухой контакт» по командам с прибора «Рубеж-2ОП» прот. R3.

В системе адресная метка представляет собой восемь отдельных логических устройства с соответствующим количеством занимаемых адресов:

• 4 шлейфа сигнализации;
• 2 выхода с контролем целостности цепи;
• 1 выход типа «сухой контакт»;
• 1 интерфейс Wiegand.

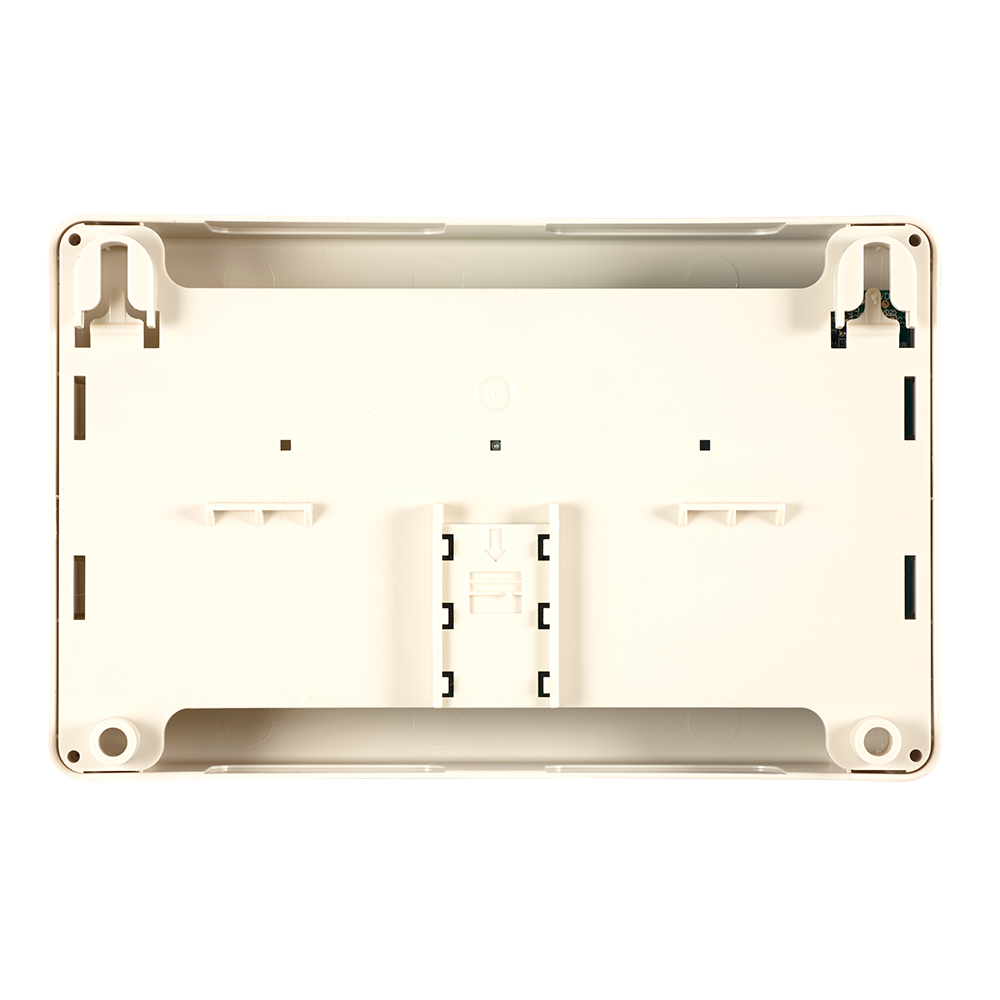

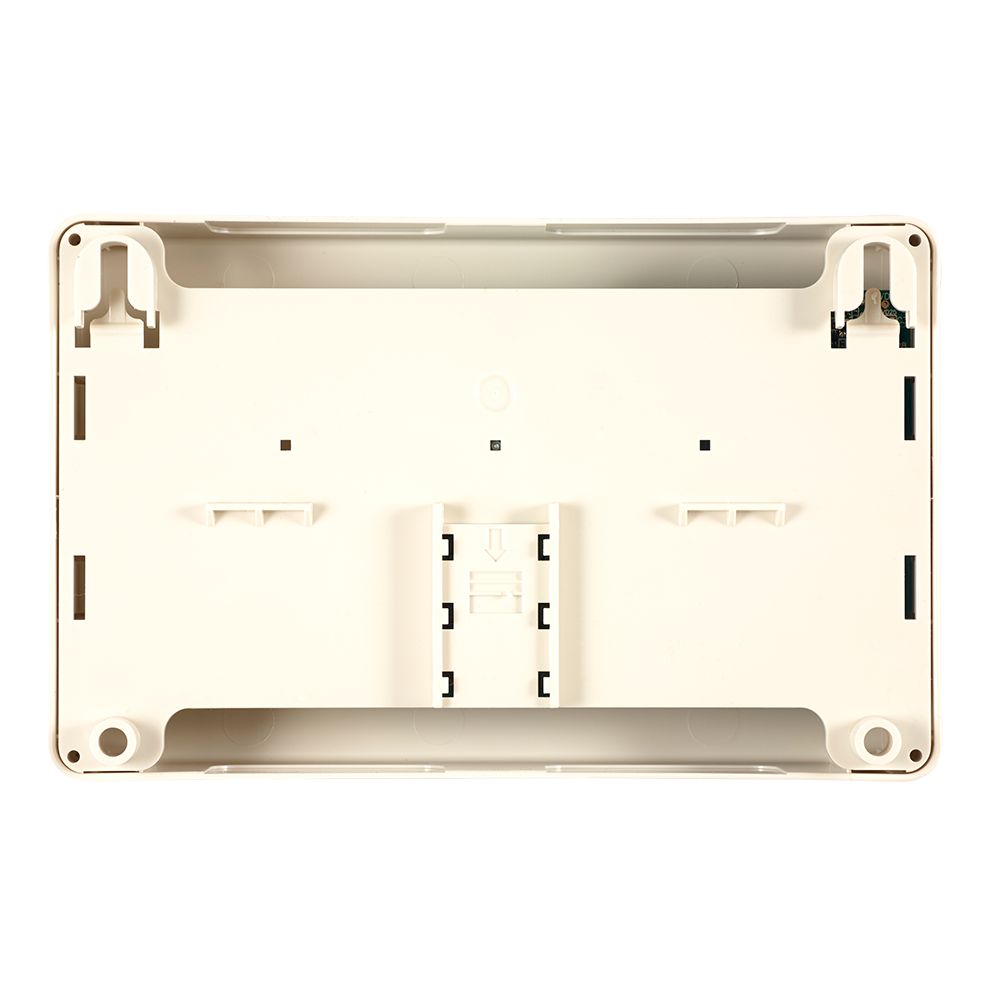

Адресная метка АМП-4ИКЗ-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки, установленной на основании изделия.

Типы шлейфов контроля тепловых и дымовых пожарных извещателей, охранных извещателей:

Пожарный тип 1 - дымовой тип шлейфа с контролем короткого замыкания и обрыва для подключения точечных дымовых извещателей, ручных извещателей, линейных извещателей. Адресная метка переходит в состояние «Пожар 1» при сработке одного извещателя в шлейфе (при включенной функции защитного сброса - при повторной сработке одного извещателя после защитного сброса). Адресная метка переходит в состояние «Пожар 2» только при срабатывании двух дымовых извещателей или одного ручного извещателя.

Пожарный тип 3 - тепловой тип шлейфа с контролем короткого замыкания и обрыва для подключения точечных тепловых извещателей. Адресная метка переходит в состояние «Пожар 1» после срабатывания одного теплового извещателя, в состояние «Пожар 2» только при сработке двух тепловых извещателей.

Охранный тип 6 - охранный тип шлейфа для подключения охранных извещателей с выходом типа «сухой контакт», НЗ или НР. Адресная метка переходит в состояние «Тревога» при сработке любого одного извещателя, либо при обрыве или КЗ шлейфа, если шлейф находится на охране, либо вскрытии корпуса.

Технологический - технологический тип шлейфа для подключения устройств с выходом типа «сухой контакт», предназначенный для выдачи информационных (не тревожных) событий, таких как открытие двери, сработка инженерного оборудование и т.п. Адресная метка переходит в состояние «Сработка 1 датчика», «Сработка 2 датчика» или «Сработка двух датчиков» при сработке соответствующего количества контактов на шлейфе.
