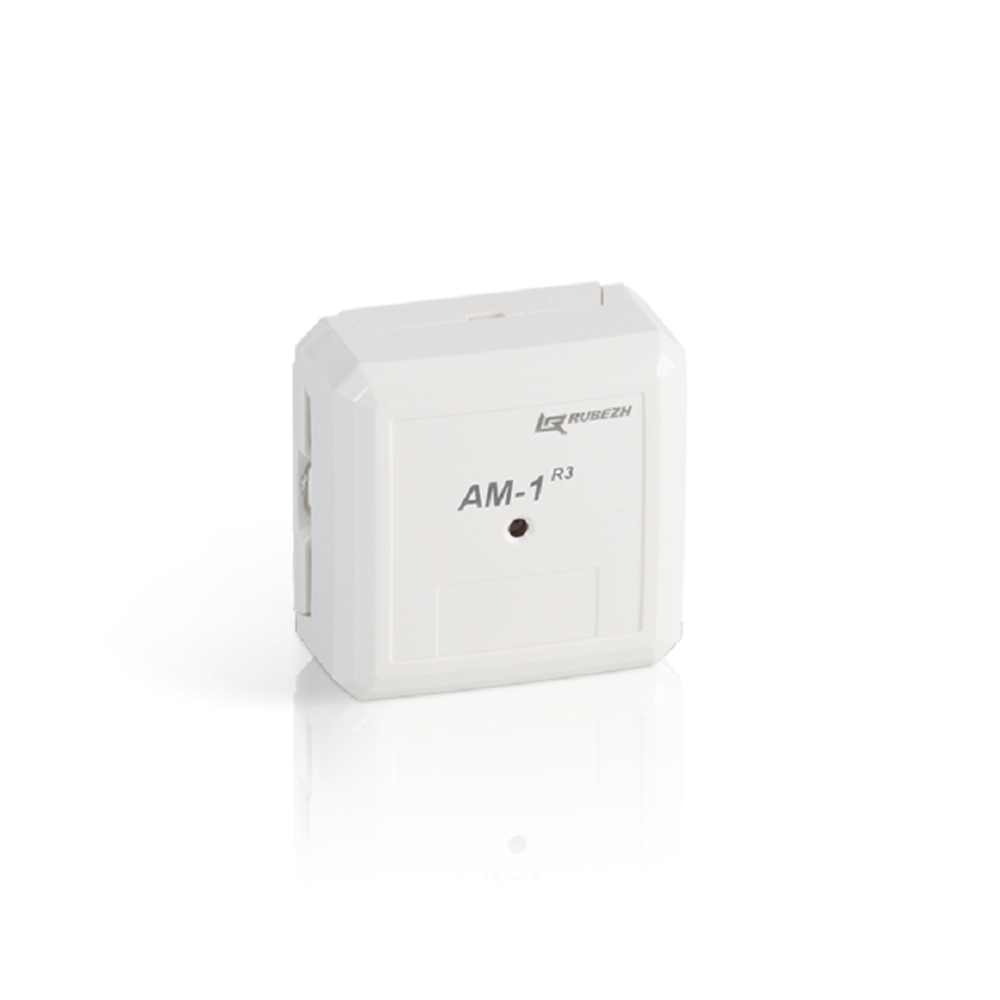

АМ-1-R3 метка адресная (новый сертификат) предназначена для получения извещений от устройств с выходом типа «сухой контакт», не питающихся от шлейфа, и передачи извещений в приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.
Паспорт
Сертификат
Адресная метка позволяет контролировать неисправности (обрыв, короткое замыкание) линии связи, соединяющей адресную метку с контролируемым устройством.
Контролируя сопротивление шлейфа сигнализации, адресная метка передает на приемно-контрольный прибор извещение о соответствующем событии (замыкании-размыкании контактов, неисправности) с указанием своего адреса.
Питание адресной метки и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи. Адресная метка АМ-1 прот. R3 и АМ-4 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Функционально адресная метка АМ-4 прот.R3 представляет собой четыре отдельных логических устройства АМ-1 прот.R3.
На плате адресной метки имеется кнопка, которая является датчиком вскрытия корпуса (используется в охранной конфигурации) и используется для адресации устройства на приемно-контрольном приборе.
В каждый шлейф адресной метки может быть подключено один или два датчика с выходом типа «сухой контакт». Параллельно каждому извещателю должен быть подключен шунтирующий резистор. Тип контактов датчиков может быть как нормально-разомкнутый, так и нормально-замкнутый. Чтобы метка правильно определяла сработку подключенных к ней датчиков, необходимо произвести начальное конфигурирование.
При конфигурировании адресной метки необходимо установить следующие параметры:
- Тип контакта датчика - 1 датчик: НЗ/НР - 2 датчик: нет/НЗ/НР
- Конфигурация: Пожарная/Охранная/Технологическая.
- Пороги перехода из одного состояния в другое в соответствии с таблицей:
|
Сопротивление,
Ом
|
Конфигурация
|
АМ-1 прот.R3
|
АМ-4 прот.R3
|
| |
Д1 Д2
НЗ НЗ
|
Д1 Д2
НЗ НЗ
|
Д1 Д2
НЗ НР
|
Д1 Д2
НР НЗ
|
Д1
НЗ
|
Д1
НР
|
Значение
АЦП
|
Пороги
|
Значение
АЦП
|
Пороги
|
|
360
|
Д/Н
|
С1,2/П2
|
С2/П1
|
С1/П1
|
Д/Н
|
С1/П1
|
42
|
72
|
52
|
82
|
|
360ꥠ
|
С1/П1
|
С2/П1
|
С1,2/П2
|
Д/Н
|
С1/П1
|
Д/Н
|
102
|
112
|
|
127
|
137
|
|
360ꪠ
|
С2/П1
|
С1/П1
|
Д/Н
|
С1,2/П2
|
С1/П1
|
Д/Н
|
151
|
161
|
|
183
|
192
|
|
360ꥠꪠ
|
С1,2/П2
|
Д/Н
|
С1/П1
|
С2/П2
|
С1/П1
|
Д/Н
|
214
|
224
|
Пожарная конфигурация: Н норма, П1, П2 Пожар 1, Пожар 2
Технологическая конфигурация: Д дежурное, С1, С2 Сработка датчика Д1, Д2, С1,2 Сработка двух датчиков Д1+Д2
"
