ИЗ-1Б-R3 (L1.42) изолятор шлейфа базовый
Назначение: изолятор шлейфа предназначен для использования в адресных линиях связи RS-R3 приемно-контрольных приборов «Рубеж-2ОП» прот.R3, «R3-Рубеж-2ОП» и контроллеров «Рубеж-КАУ2» прот.R3, «R3-Рубеж-КАУ2» и используется для размыкания части адресной линии связи при обнаружении в ней признаков короткого замыкания.
Основные особенности ИЗ-1Б-R3 (L1.42):

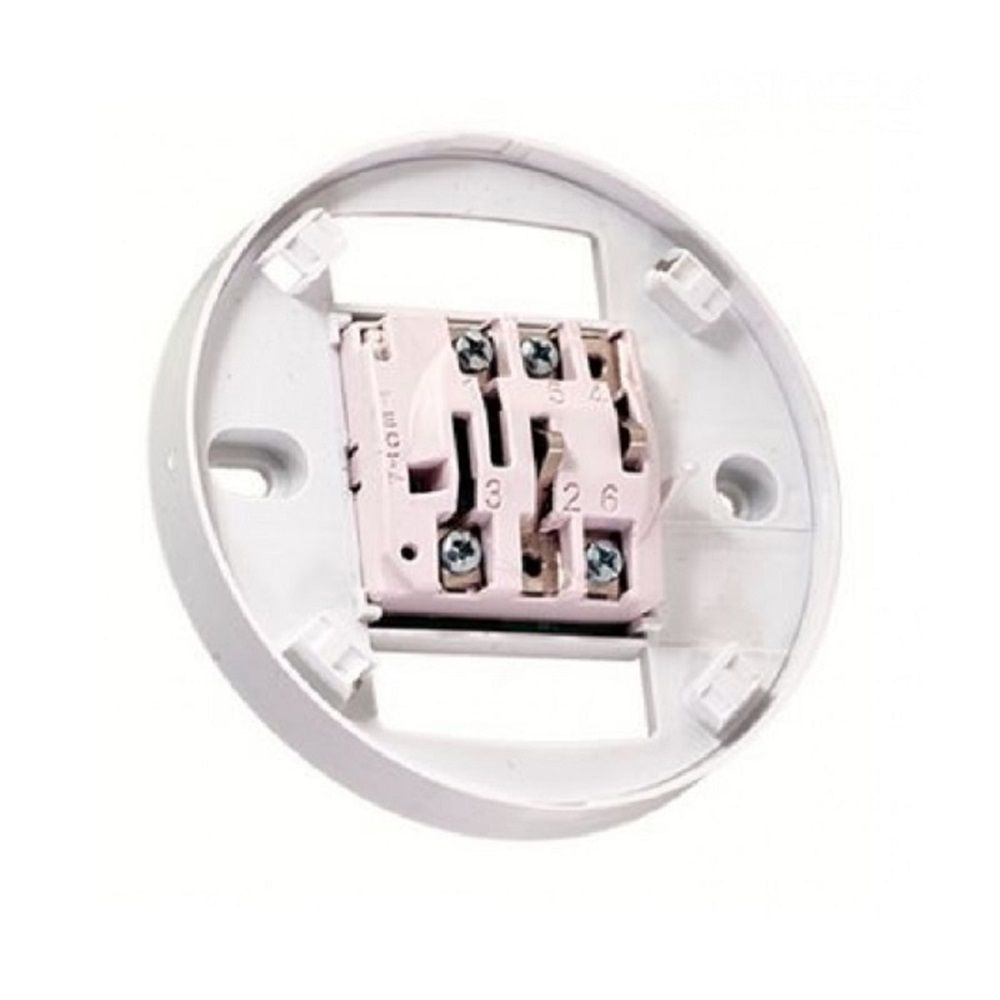

- Изолятор шлейфа конструктивно выполнен в корпусе базового основания W1.ХХ адресных извещателей и позволяет подключать в адресную линию связи извещатели ИП 212-64-R3, ИП 101-29-PR-R3 и ИП 212/101-64-PR-R3. Извещатель в комплект поставки изолятора не входит.
- Изолятор шлейфа является адресным устройством и занимает 1 адрес в АЛС. На плате изолятора размещена кнопка ТЕСТ, которая служит для тестирования связи изолятора с прибором Рубеж и определения (задания) адреса устройства в АЛС.
- Для информации о состоянии изолятора предусмотрен оптический индикатор, расположенный на плате.
- При возникновении КЗ в сегментах АЛС, подключенных к изолятору, изолятор передает информацию об этом на прибор Рубеж с указанием своего адреса и сегмента, где сработала защита. Это позволяет максимально быстро локализовать неисправный участок АЛС.
- Работа изолятора шлейфа в АЛС основана на его способности разрывать цепь, увеличивая сопротивление электрической связи между клеммами входа АЛС и клеммами выхода АЛС до 4 кОм, при обнаружении в ней признаков короткого замыкания. После устранения причин КЗ происходит автоматическое восстановление нормальной работы изолятора шлейфа.
- Электрическое сопротивление защищаемого участка АЛС между изоляторами, между изолятором и прибором, между изолятором и концом АЛС не должно превышать 50 Ом.
- Применение изоляторов шлейфа в АЛС позволяет:
- разрывать радиальную АЛС в месте установки изолятора, ближайшего к точке короткого замыкания. Это локализует участок после изолятора и оставляет работоспособным участок АЛС между прибором и сработавшим изолятором шлейфа;
- разрывать кольцевую АЛС между двумя местами установки изоляторов шлейфа. Это локализует участок между изоляторами и оставляет работоспособными остальные участки АЛС.
- при возникновении КЗ в АЛС сохранять работоспособным извещатель, установленный на изолятор, независимо от того, какой сегмент АЛС изолирует встроенный изолятор.
- При большом количестве изоляторов в адресной линии связи (более 25 шт.) рекомендуется использовать кабель сечением 0,5 мм2.
Технические характеристики:
|
Питание
|
от АЛС
|
|
Ток потребления:
в дежурном режиме, не более
в режиме срабатывании, не более
|
0,5 мА
10 мА
|
|
Время срабатывания, не более
|
0,1 с
|
|
Габаритные размеры, не более
|
Ш94Ч24,5 мм
|
|
Масса, не более
|
100 г
|
|
Рабочий диапазон температур
|
от -25 до +60°С
|
|
Степень защиты, обеспечиваемая оболочкой
|
IP20
|
