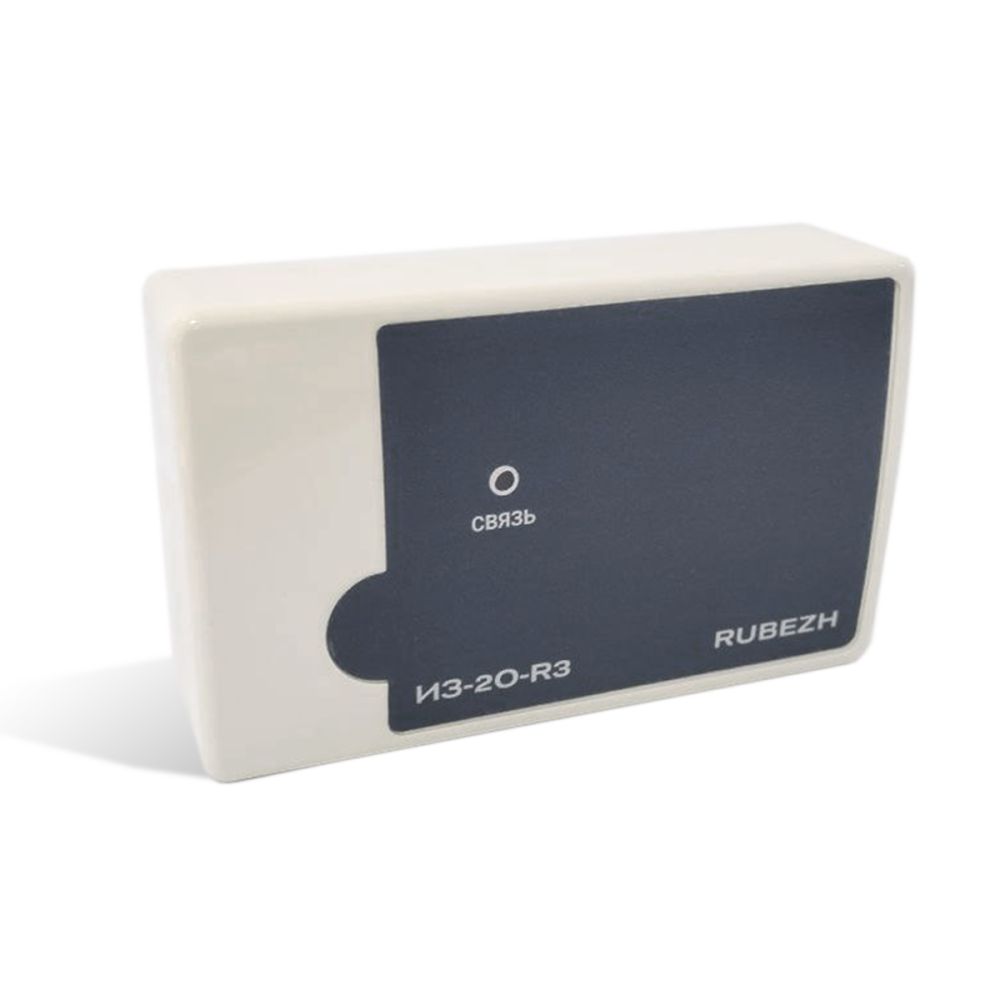

Изолятор шлейфа «ИЗ-2О-R3» предназначен для использования в адресных линиях связи RS-R3 приемно-контрольных приборов с интерфейсом R3-Link - «R3-Рубеж-2ОП».
Изолятор «ИЗ-2О-R3» выполняет функцию изолирования части адресной линии связи при обнаружении в ней признаков короткого замыкания. При устранении короткого замыкания изолятор шлейфа автоматически восстанавливает работоспособность адресной линии связи.

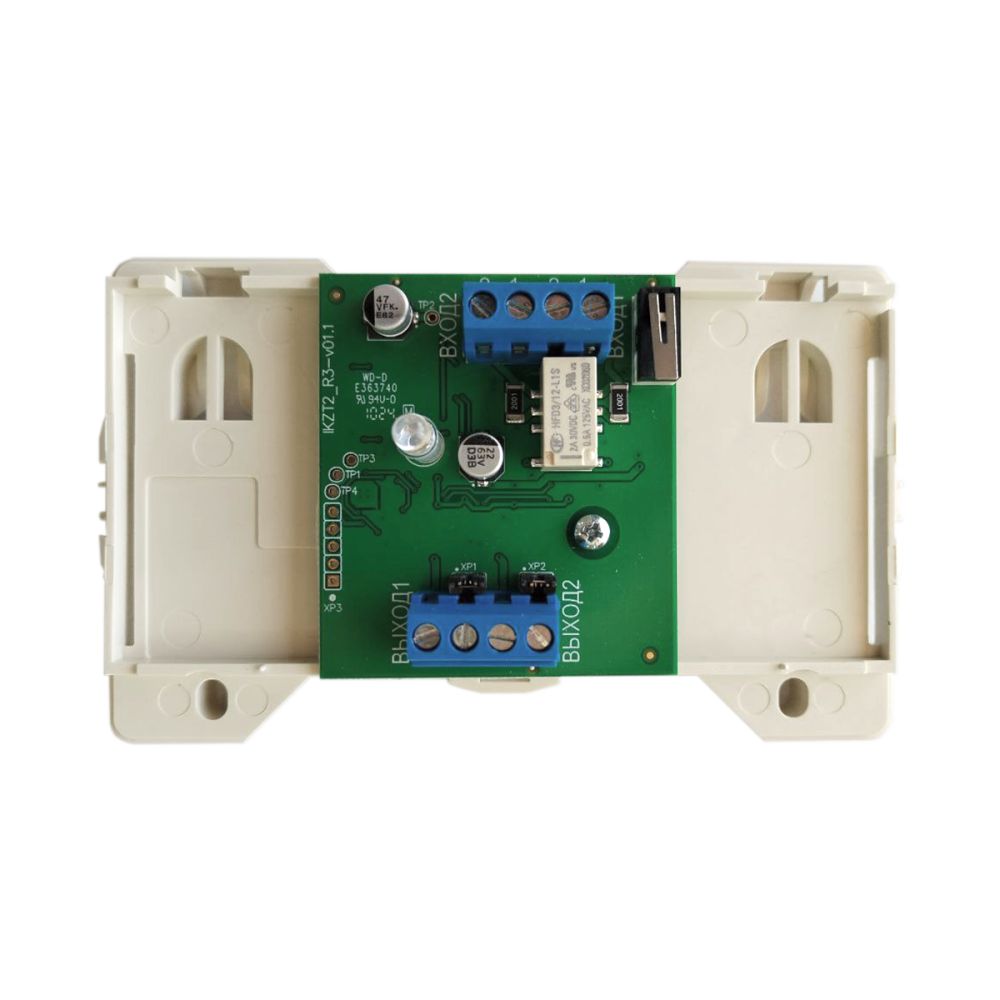

Изолятор «ИЗ-2О-R3» имеет клеммы для подключения двух ответвлений от основной адресной линии связи.
Изолятор обеспечивает защиту в случае КЗ как на основной АЛС, так и на любом из двух ответвлений. Ток нагрузки на каждом ответвлении не должен превышать более 10 мА.
В адресной линии связи занимает 1 адрес, передает информацию о своем состоянии на приемно-контрольный прибор.
Максимальное количество изоляторов шлейфа, устанавливаемых в каждую АЛС, рассчитывается исходя из количества адресных устройств в АЛС и их суммарного токопотребления.
Руководство по эксплуатации
| Параметр |
Значение |
| Питание |
от АЛС |
| Ток потребления от АЛС, мА, не более |
0.6 |
| Ток потребления от АЛС при срабатывании изолятора, мА, не более |
0.9 |
| Ток нагрузки ответвления, мА, не более |
10 |
| Степень защиты оболочки |
IP30 |
| Масса, г, не более |
200 |
| Ширина, мм, не более |
125 |
| Высота, мм, не более |
84 |
| Глубина, мм, не более |
37 |
| Средний срок службы, лет |
10 |
| Диапазон рабочих температур, °С |
от -25 до +55 |
